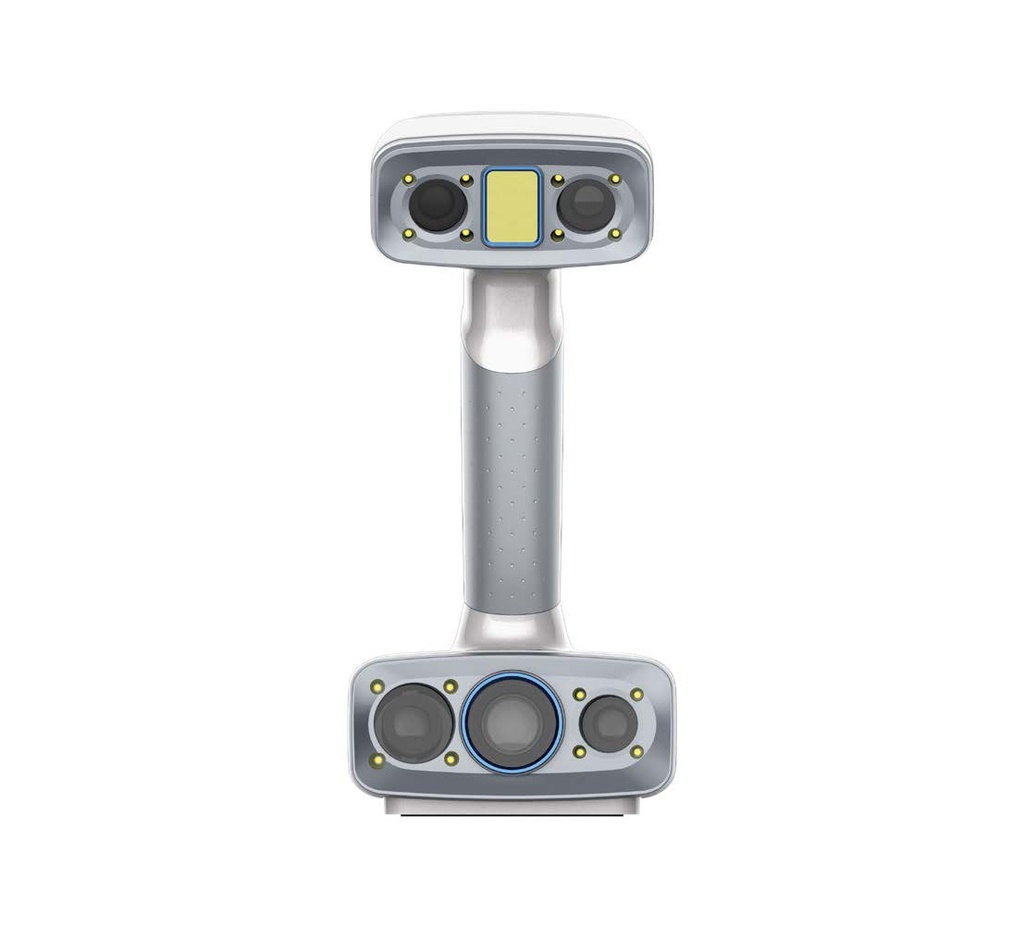

Shining EinScan H2
Der EinScan H2 verbessert sein Vorgängermodell durch
- eine Texturkamera mit einer Auflösung von 5 MP
- eine höhere Genauigkeit
- drei Infrarot-VCSEL-Projektoren für fotorealistischere Texturen
- eine bessere Datenqualität
Der Shining EinScan H2 ist ein handheld 3D Scanner, der auch Objektfarben erfasst. Der Scanner zeichnet sich durch eine hybride Lichttechnologie aus: Infrarot und LED-Streifenlicht. Jede dieser beiden Techniken hat Stärken und Schwächen. Durch ihre Kombination und die Implementierung intelligenter Scanmodi werden die Anwendungsmöglichkeiten innovativ erweitert.
Dank seines großen Scanbereichs und des einstellbaren Arbeitsabstands eignet er sich für verschiedene Szenen und Objekte, sowohl kleine als auch große, in engen oder weiten Räumen. Der EinScan H2 ist ein effizientes 3D-Scanning-Tool, das Ihren Arbeitsablauf revolutionieren kann.
1 Scanner - 2 Technologien
Hybridtechnologie: LED und VCSEL (Infrarot)
Die LED Streifenlichttechnologie projiziert schnell wechselnde Lichtmuster auf ein Objekt und errechnet aus den Hell-/Dunkelverschiebungen die Oberflächentopologie. Shining 3D hat diese Scantechnik, die die bisher nur statisch verwendet werden konnte, so modifiziert, dass sie auch im Handheld-HD-Betrieb genutzt werden kann.
Einschränkungen dieser Technik liegen u.a. bei dunklen Oberflächen, die das Streifenmuster nicht mehr gut anzeigen. Mit dem
LED-Modus können Objekte schnell und präzise gescannt werden:
- Scannt große und kleine Objekte
- Scan-Geschwindigkeit: 1,200,000 Punkte /s
- Genauigkeit: Bis zu 0.05 mm
- Punktabstand: Bis zu 0.2 mm
Hier kommt eine Stärke des Infrarot-Messverfahrens zum Tragen. Dunkle Objekte und Haare können mit dieser Technik hervorragend erfasst werden. Der Infrarot-Scanmodus ist auch für das Scannen von Gesichtern vorteilhafter als die Streifenlichttechnologie, dessen lichtstarkes und schnell flackerndes Muster unangenehm blendet. (Sowohl die LED-Lichtquelle als auch das Infrarotlicht sind augensicher (Kasse 1). Der Infrarot-Modus ist ideal für herausfordernde Scan-Anwendungen, beispielsweise:
- Dunkle Oberflächen
- 3D Body-Scan
- Outdoor-Scan
Hinweis: Glänzende, spiegelnde und transparente Objekte bleiben problematisch und müssen mit Mattierungsspray behandelt werden.
Spezialisiert auf das Scannen von Körper und Gesicht
Scannen ohne Lichtblitze mit Infrarot
Optimaler Komfort beim 3D-Scannen von Gesicht und Körper.
Verbesserter Algorithmus
zum Scannen von Haar
Entwickelt für die erfolgreiche Erfassung von hellem und
dunklem Haar.
Bewegungskompensation
im Infrarot-Modus
Erfasst menschliche Körper schnell und nahtlos,
automatischer Ausgleich leichter Bewegungen zur
Vermeidung von Ausrichtungsfehlern.
Authentische Farberfassung mit 5MP Textur-Kamera
Die eingebaute Farbkamera erfasst satte, leuchtende Farben und saubere Texturen für fotorealistische 3D-Modelle. Die Farbinformation hilft auch beim Tracking der Objektoberfläche und vereinfacht das Verrechnen von Einzelscans.
Großes Scan-Feld,
justierbarer Arbeitsabstand
Justierbarer Arbeitsabstand
Ermöglicht die Einstellung des Arbeitsabstands von 200 mm bis 1500 mm
Scan-Feld (FOV) bis zu 780mm x 900mm
Schnelles scannen großer Objekte
Scannen ohne Referenzpunkte
Scannt detailreiche geometrische Merkmale ohne Referenzpunkte.
Der schnelle Verrechnungsalgorithmus erlaubt eine hohe Scangeschwindigkeit und ist beeindruckend präzise (siehe Datenblatt im Detailreiter). Der Scanner erfasst – je nach eingestelltem Modus – bis zu 1060.000 /1.200.000 Punkte / Sek und einen Bereich von 420 x 440 mm / 780 x 900 mm. Dieser große Erfassungswinkel, die Scangeschwindigkeit und der Dualmodus machen ihn
hervorragend geeignet für Ganzkörperscans. Eine besondere Korrektur erlaubt sogar kurze, leichte Bewegungen des Objekts. Dies ist jedoch nur in begrenztem Maße möglich - grundsätzlich lassen sich bewegte oder vibrierende Objekte mit dieser Technologie nicht scannen. Die Stärken des EinScan H2 liegen bei der Erfassung großer Objekte (> 30 cm), die maximale Scanobjektgröße wird im Standard Modus mit bis zu 4 m angegeben. Im Infrarot-Scanmodus kann man bis zu 1,5 m vom Objekt entfernt stehen und damit ein sehr großes Sichtfeld erfassen. Ein ausführliches Webinar u.a. mit Tipps zu Ganzkörperscans finden Sie
hier
.
Handheld-Flexibilität
Das ergonomische Design und das geringe Gewicht von nur 731 Gramm ermöglichen es Ihnen, den Scanner überallhin mitzunehmen und erleichtern die Führung des Geräts. Das Gerät ist nicht für stationäres Scannen ausgelegt.
Einfache Bedienung
Die Software ist intuitiv und bedienerfreundlich und bietet wichtige Einstellmöglichkeiten für Anfänger und fortgeschrittene Benutzer. Zu den Ausgabedateiformaten gehören STL, OBJ, PLY, 3MF und P3. Diese Formate sind kompatibel mit den meisten gängigen 3D-Designsoftwares auf dem Markt. Durch Speichern wasserdichter Modelle können Sie eine nahtlose Verbindung zum 3D Druck herstellen.
Systemanforderungen
Um eine reibungslose Verarbeitung der Scandaten zu gewährleisten, werden an den angeschlossenen Rechner folgende Mindestanforderungen gestellt:
Empfohlene Computerkonfiguration: OS: Win10/11, 64-bit; Grafikkarte: NVIDIA GTX/RTX, > RTX2060;
Grafikspeicher: 6GB; Prozessor: >Intel I7-11700; Speicher: 64GB
Erforderliche Computerkonfiguration: OS: Win10, 64-bit; Grafikkarte: NVIDIA GTX1060;
Grafikspeicher: 4GB; Prozessor: Intel I7-8700; Speicher: 16GB
Passend zum Scanner: Die 3Dmensionals Schulungen
Optimieren Sie Ihre Digitalisierungsprozesse mit den hochmodernen 3D-Scannern von Shining 3D mithilfe unserer individuell angepassten Schulungen. Egal, ob Sie sich in den Anfängen befinden oder bereits fortgeschritten sind, bieten unsere Fachleute maßgeschneiderte Schulungspakete, die genau auf Ihre Bedürfnisse zugeschnitten sind.
Dank unserer langjährigen Erfahrung mit 3D Scannern vermitteln wir nicht nur theoretisches Wissen, sondern auch praxisnahe Fähigkeiten. Von den grundlegenden Bedienungstechniken bis hin zu fortgeschrittenen Aspekten wie Scan-Optimierung und Fehlerbehebung bietet unser Schulungsprogramm eine umfassende Einführung.
(nicht im Lieferumfang enthalten!)
Vorteile
- Handheld Scanner
- Scan-Feld (FOV) bis zu 780mm x 900mm
- Justierbarer Arbeitsabstand von 200 mm bis 1500 mm
- Hybridtechnologie
- 3 Infrarot-VCSELProjektoren
- Hohe Auflösung
- VCSEL Infrarot-Technologie für Gesichtsscans und dunkle Objekte
- LED-Streifenlicht-Technologie für höchste Präzision
- Gut geeignet für Ganzkörperscans und große Objekte bis 4m
- Authentische Farberfassung mit 5 MP Textur-Kamera
- Hohe Scan-Geschwindigkeit
Lieferumfang
- 1x SHINING 3D EinScan H2
- Transportkoffer
- 3000x Marker
- 1x Kalibrierplatte
- 1x Netzteil
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D Modelle gehören nicht zum Lieferumfang!
