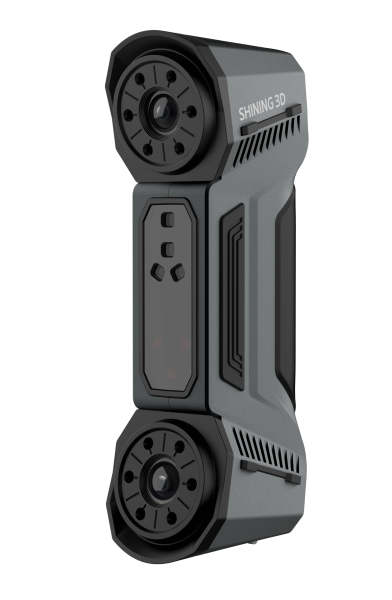

Shining3D FreeScan Combo+ 3D Scanner

Der Combo+ ist die erweiterte Version mit 50 parallelen Laserlinien (statt 26 gekreuzt/parallel beim Combo) und deutlich höherer Scangeschwindigkeit von 3.600.000 Punkten pro Sekunde. Zusätzlich ist die volumetrische Genauigkeit mit 0,02 mm nach VDI-VDE 2634-2 dokumentiert. Für höchste Ansprüche an Präzision, Geschwindigkeit und Datendurchsatz ist der Combo+ die richtige Wahl. Für den Einstieg in die messtechnische 3D-Erfassung ist der Combo eine kostengünstigere Alternative.

Die USB-3.0-Verbindung ist bewusst gewählt. In der Metrologie ist die absolut stabile Datenübertragung ohne Latenz und ohne Bandbreiten-Schwankungen wichtiger als kabellose Mobilität. Bei sehr großen Datenmengen und langen Scan-Sessions garantiert die kabelgebundene Verbindung reproduzierbare Ergebnisse. Wer kabelloses Arbeiten braucht, findet in den EinScan Rigil und Libre die passenden Alternativen.

Die VDI-VDE 2634 Blatt 2 ist die deutsche Richtlinie zur Prüfung optischer 3D-Messsysteme. Sie definiert standardisierte Prüfverfahren, mit denen die Genauigkeit eines Scanners nachvollziehbar und vergleichbar dokumentiert wird. Die 0,02 mm bedeuten, dass der Combo+ Messwerte mit einer Abweichung von maximal 0,02 mm liefert. Diese Zertifizierung macht ihn für den Einsatz in dokumentierten Qualitätsprozessen freigegeben.

Der Blue-Laser-Modus verarbeitet dunkle und reflektierende Metalloberflächen ohne Mattierungsspray. Kunststoffe, Holz, Textilien und Keramik werden zuverlässig erfasst. Der optimierte Kamerawinkel erlaubt zusätzlich Aufnahmen in tiefen Bohrungen, Hinterschneidungen und engen Zwischenräumen. Stark transparente Materialien wie klares Glas oder polierte Spiegel können weiterhin ein Mattierungsspray erfordern.

Nein. Der Combo+ ist auf reine Geometrie-Erfassung optimiert und hat keine Farbkamera. Diese bewusste Reduktion ist Teil des Metrologie-Konzepts. Wenn Sie zusätzlich Farbtextur brauchen, empfehlen wir den EinScan Libre mit 48-MP-Farbkamera.

Der Scanner unterstützt Marker-basierte Ausrichtung, Feature-basierte Ausrichtung und Hybrid-Modi, die Marker und Merkmale kombinieren. Im Infrarot-Modus ist zusätzlich markerloses Scannen möglich. Bei symmetrischen oder featurearmen Bauteilen empfiehlt sich die Marker-Ausrichtung, für die typischen industriellen Aufnahmen reicht meist die Feature-basierte Ausrichtung.

Empfohlen wird Windows 10 oder 11 Pro (64-bit), ein Intel Core i7-13650HX oder besser, 64 GB DDR5 RAM, eine NVIDIA GeForce RTX 4060 Laptop GPU oder besser mit mindestens 8 GB VRAM und USB 3.0. Die hohen Anforderungen ergeben sich aus dem Datendurchsatz von 3.600.000 Punkten pro Sekunde. Falls Sie einen passenden Metrologie-Workstation-Laptop suchen, beraten wir Sie gerne.

Der Combo+ gibt Scans in den Formaten STL, OBJ, PLY, 3MF und ASC aus. Für messtechnische Berichte lassen sich die Daten zusätzlich in gängige Inspektions-Suites wie Geomagic Control X, PolyWorks und GOM Inspect exportieren. Auch die Integration in CAD-Programme wie SolidWorks, Siemens NX und CATIA ist über die Standardformate direkt möglich.

Im Lieferumfang befinden sich der FreeScan Combo+ 3D-Scanner, ein hochwertiger Hartschalen-Transportkoffer, ein Netzteil, ein USB-Stick als Dongle, eine Kalibrierplatte, Klebepunkte (Referenzpunkte) und eine Handschlaufe. Die auf einigen Produktbildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang.

Ja. Als autorisierter Shining3D-Fachhändler bieten wir für den Combo+ sowohl Online-Einweisungen als auch On-Site-Schulungen an. Auf Wunsch übernehmen wir die Ersteinrichtung, kalibrieren den Scanner und trainieren Ihr Team an eigenen Beispielobjekten. Für den Einsatz in dokumentierten Qualitätsprozessen bieten wir zusätzliche Metrologie-Schulungen zur Rückführbarkeit und Prüfmittelfähigkeit an.

Ja. In unseren Showrooms in Köln und Göppingen können Sie den Combo+ nach Terminvereinbarung live erleben. Zusätzlich bieten wir kostenlose Musterscans auf Anfrage: Sie senden uns ein Bauteil zu, wir scannen es mit dem Combo+ und stellen Ihnen die Daten zur Verfügung, damit Sie die Präzision und Datenqualität am eigenen Anwendungsfall überprüfen können.

Ja. Wir bieten verschiedene Wartungspaketvarianten mit definierten Reaktionszeiten und Ersatzteilverfügbarkeit. Sprechen Sie uns für ein maßgeschneidertes Angebot passend zu Ihrer Auslastung an. Für den Einsatz im industriellen Qualitätsprozess bieten wir zusätzlich Kalibrierungs-Verträge an, damit die dokumentierte Genauigkeit nach VDI-VDE 2634-2 dauerhaft aufrechterhalten wird.
