Technologie: FDM / FFF |
Extruderanzahl: Dual mit Endlosfaser |
Bauraum: Geschlossen |
Bauraum X (lange Seite): 300 - 399 mm |
Bauraum Z (Höhe): 150 - 249 mm |
Ausführung: Fertig Montiert |
Hersteller: Markforged |
Modellserie: Onyx One |
Artikel-Nr.: |
EAN: |
Herstellernr.: |
Kostenloser Versand innerhalb Deutschlands ab 79,00 €
Gerne erstellen wir Ihnen ein Angbot für den Markforged Onyx Pro
Der Markforged Onyx Pro ist ein erstklassiger professioneller 3D-Drucker, der speziell auf die Prozesse des CFR-Verfahrens (Continuous Fiber Reinforcement) angepasst ist und zuverlässig stabile Teile herstellt - bis zu 10-mal stabiler als Teile aus ABS. Zusätzlich zu den üblichen Funktionen, die das FFF-Verfahren bietet, verfügt der Onyx Pro über ein modernes Faserverstärkungssystem, mit dem sich kontinuierliche Glasfasern in Ihre Teile einbringen lassen. Die Verbundwerkstoffdrucker von Markforged sind in der Lage, faserverstärkte Teile zu drucken, die so stabil sind, dass sie teilweise sogar Teile aus bearbeitetem Aluminium ersetzen können – und das zu einem unschlagbaren Preis.
Digital Forge, ein optimiertes System
3D-Druck ist komplex, da für jeden Druckvorgang hunderte Parameter justiert werden können. Dieses Maß an Freiheitsgraden wird von Bastlern geschätzt, für industrielle Workflows bringen abgestimmte Systeme jedoch erhebliche Vorteile in puncto Bediensicherheit und Ressourcenersparnis.
Markforged-Drucker sind Teil eines geschlossenen Systems, der Plattform Digital Forge. Sie funktionieren mit den eigenen, optimal aufeinander abgestimmten Filamenten und der dazugehörigen Software. Das stellt sicher, dass alle Prozesse optimiert, fehlerfrei und reproduzierbar laufen. Ein nicht zu unterschätzender Vorteil, da zeit- und kostenintensive Testreihen entfallen und die Gefahr von Bedienfehlern minimiert wird.
Endlosfaserverstärkung CFR

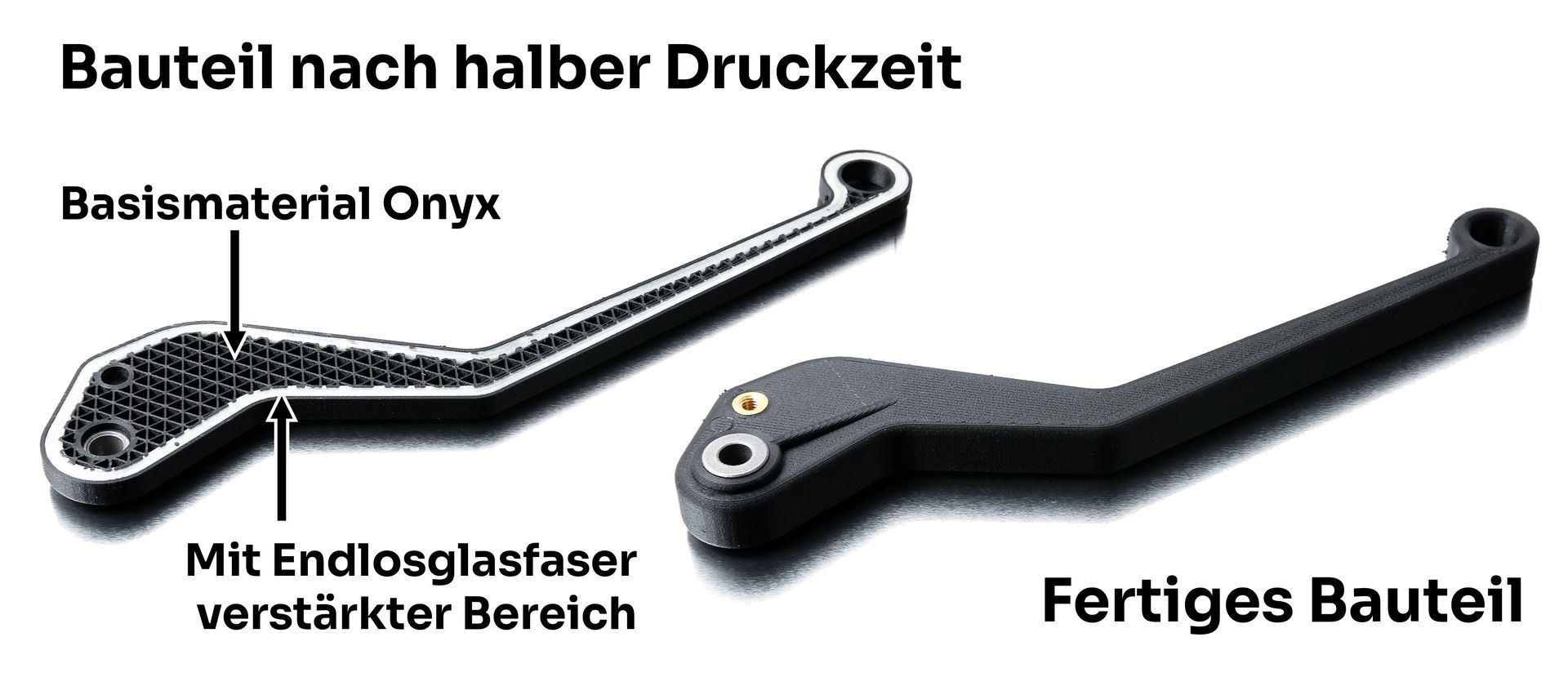

Bei dem CFR-Verfahren (Continuous Fiber Reinforcement) handelt es sich um einen Prozess, der es 3D-Druckern erlaubt, FFF-Teile gezielt mit langen Endlosfasern aus Kohlenstoff, Glasfaser oder Kevlar zu verstärken. Eine CFR-fähige Maschine verwendet zwei Extrusionssysteme: eine für herkömmliche FFF-Filamente und eine zweite für Endlosfasern in langen Strängen. Endlosfasern werden schichtweise ausgelegt und ersetzen an bestimmten Stellen das FFF-Infill. Die Menge und Richtung der Faser kann individuell an das Bauteil und dessen Anforderungen angepasst werden. Die so gefertigten Teile sind deutlich robuster (bis zu 10 mal stärker als andere FFF-Materialien) und können Funktionsteile aus Aluminium ersetzen.

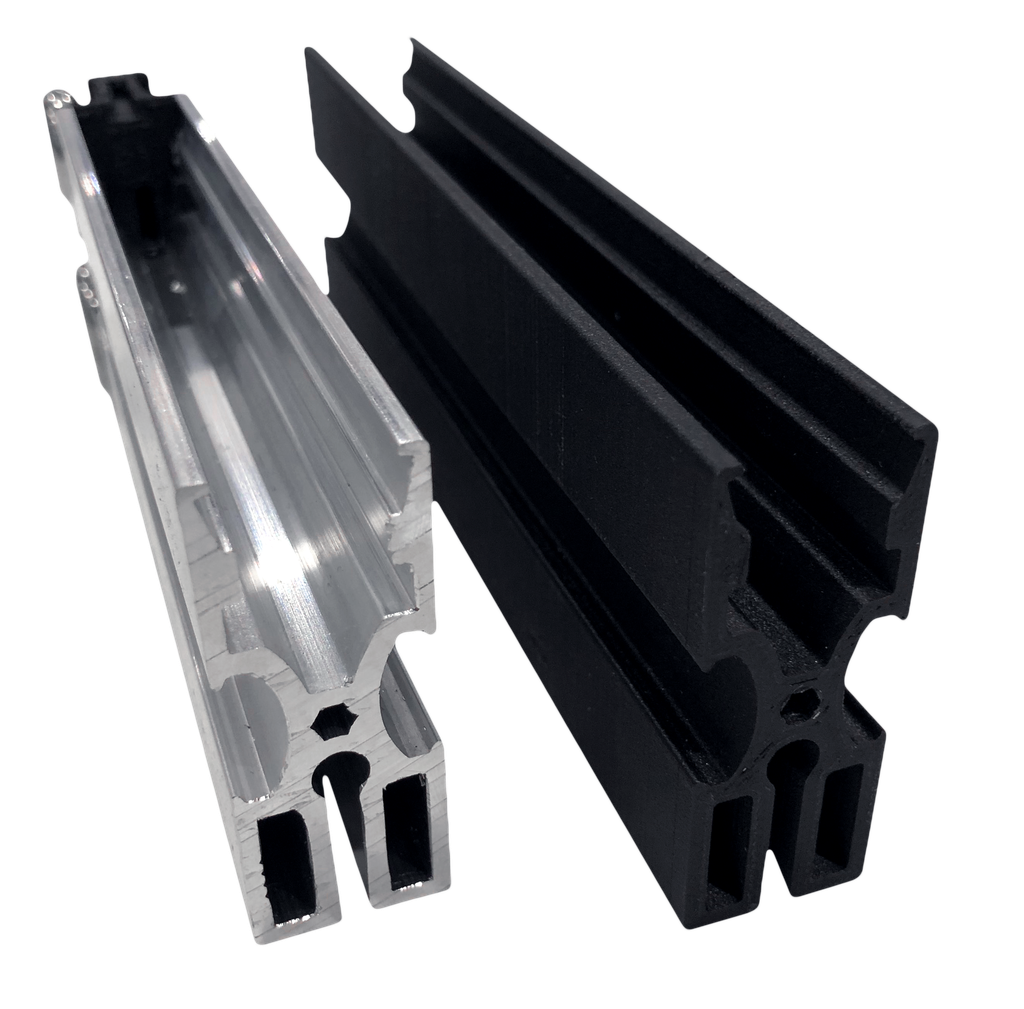

Heute ist das Schmelzschichtverfahren die am weitesten verbreitete 3D-Druck-Technologie. Das CFR-Verfahren bietet jedoch Vorteile gegenüber dem FFF-Verfahren, indem es entscheidende Schwachstellen beseitigt. Während FFF-Teile durch "schwaches" Kunststoffmaterial typischerweise limitiert sind, sind CFR-Teile so robust, dass sie in wichtigen Fertigungsprozessen sogar Aluminiumteile ersetzen können. Der Onyx Pro kann Glasfaser als Endlosfaser zur Verstärkung verarbeiten:
Bauform / Bauraum
Das extrem solide Gehäuse aus Aluminium und die präzisionsgefertigten Komponenten sorgen für höchste Zuverlässigkeit über Tausende von Druckstunden. Im geschlossenen Bauraum können Objekte von maximal 320 mm x 132 mm x 154 mm gedruckt werden.
Der Drucker ist so gebaut, dass er einfach zu bedienen und zu warten ist – von leicht zugänglichen Verschleißkomponenten (wie Düsen und Zufuhrschläuchen) bis hin zum einfachen Wechsel des Druckbettes, welches mit einer Wiederholgenauigkeit von bis zu 10 μm durch ein neues ersetzt werden kann.
Druckkopf und Druckbett

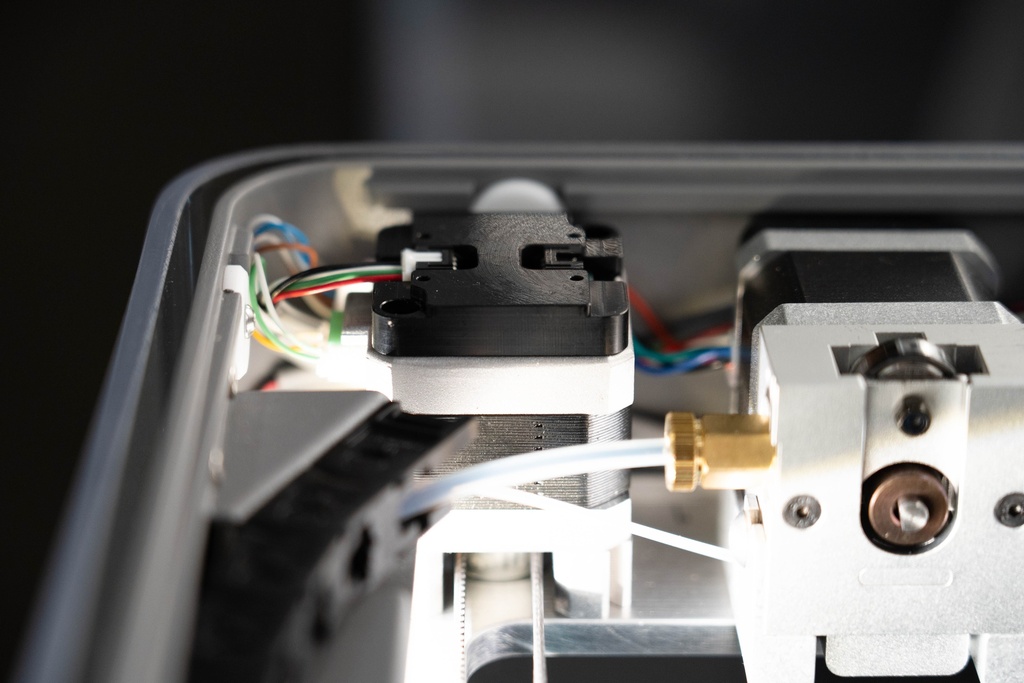

Im Extrusionssystem sind gehärtete Komponenten verbaut, um das abrasive, Filament mit seinen Mikrokohlefasern verschleißfrei und zuverlässig zu verdrucken. Die 0,4mm-Düsen drucken Standard-Schichthöhen von 100 Mikron (maximale Schichthöhen 200 Mikron).
Die Druckplattform ist präzisionsgeschliffen und sorgt so für zuverlässige Kalibrierung und Haftung. Sie kann zur einfachen Entfernung des Druckobjekts und zur Reinigung abgenommen werden.

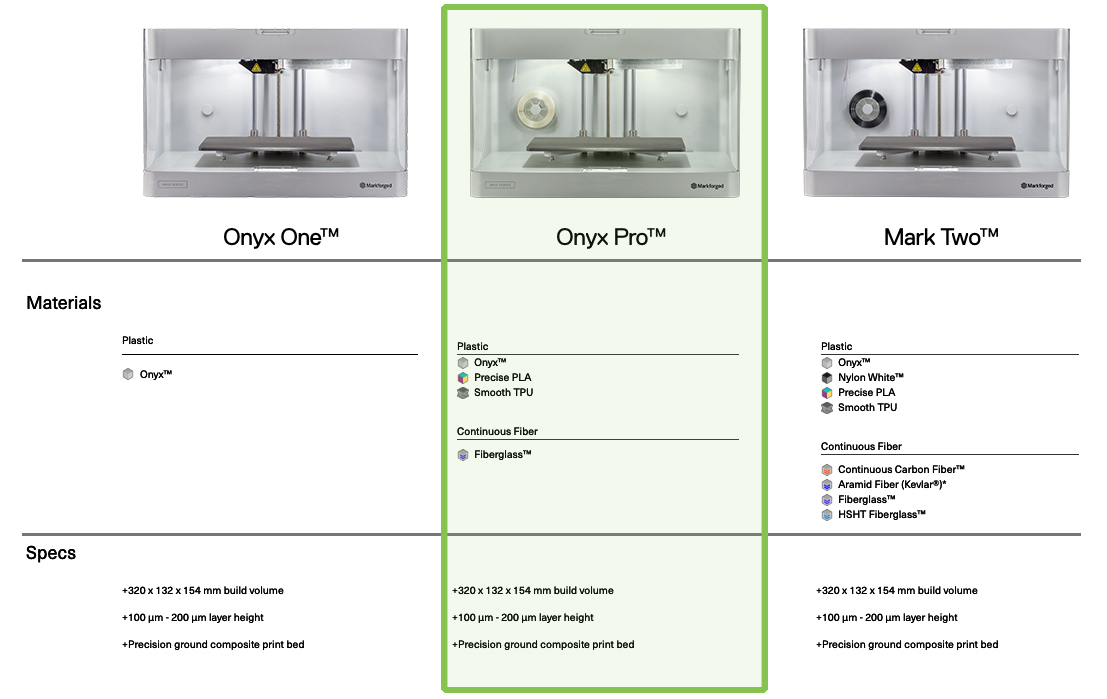

Kompatible Materialien:
Mit dem Onxy Pro können Sie drei Materialien verdrucken:
- Als Basismaterial für verstärkte Bauteile: Onyx TM
- Als Verbundmaterial zur Verstärkung: Glasfaser Endlosfaser
- Als singuläres Material: Precise PLA, TPU 95A oder Onyx TM
- Onyx TM , ein mit Mikrokohlefaser gefülltes Nylonfilament mit einer außerordentlichen Oberflächenbeschaffenheit.
- Precise PLA ist die Markforged-eigene PLA-Spezialversion. Es ist preisgünstig und eignet sich für die präzise Modellierung und Prüfung von Entwürfen.
- Smooth TPU 95A (Thermoplastisches Polyurethan) ist ein gummiartiges Material, das Ihnen die Möglichkeit gibt, flexible, stoßdämpfende Teile herzustellen.
- Glasfaser bietet hohe Festigkeit zu einem erschwinglichen Preis. Glasfaser.
Precise PLA ist neu und auf vielfachen Kundenwunsch im Markforged Material Portfolie aufgenommen worden. Es ist die Markforged-eigene Spezialversion des beliebten Prototyping-Kunststoffs Polymilchsäure (kurz PLA). Markforged nennt es “Precise PLA”, weil es PLA in der gewohnten “Markforged Qualität” ist. Precise PLA basiert auf dem gebräuchlichsten 3D-Druck-Prototyping-Material, lässt sich ohne Warping (Verformung) drucken und ist in 8 Farben erhältlich. Größter Vorteil: Es ist preisgünstig. Der einfach zu druckender Kunststoff eignet sich für die präzise Modellierung und Prüfung von Entwürfen und u.a. für:
- Bauteil-Prototypen
- Passformprüfungen
- Farbcodierte Indikatoren
Markforged Smooth TPU 95A
(Thermoplastisches Polyurethan) ist ein gummiartiges Material, das Ihnen die Möglichkeit gibt, flexible, stoßdämpfende Teile herzustellen. Es ist ein hochflexibles und weiches Material, das sich um ein Vielfaches seiner ursprünglichen Form dehnen kann, bevor es versagt.
TPU ist eines der wenigen elastischen Materialien, die mit einem FFF-3D-Drucker gedruckt werden können. Da es sich um ein weiches, flexibles Filament handelt, ist TPU in der Branche als ein sehr anspruchsvolles Material für den Druck bekannt. Dank hervorragender Material- und Systemtechnik können die Drucker von Markforged dieses elastomere Material jetzt mit hervorragender Oberflächengüte und Zuverlässigkeit drucken, ohne die sonst bei TPU verbreiteten Oozing- und Stringing-Probleme.
TPU besitzt neben der gummiartigen Elastizität eine ausgezeichnete Abrieb- und Reißfestigkeit. Es ist beständig gegen Öle, Fette und eine Vielzahl von Lösungsmitteln. und hat einen hohen Bruchdehnungskoeffizient, sowie gute thermische Stabilität. Anwendungsbeispiele für Markforged TPU 95A :
- Dichtungen und Dichtungsringe
- Stoßdämpfer
- Antriebsriemen
- Schutzabdeckungen
- Räder und Laufflächen
- Faltenbälge
- Einlegesohlen
Bitte beachten Sie: Für den Druck mit TPU 95A sind besondere Zusatzroutinen erforderlich, um zuverlässig und reproduzierbar, optimale Qulität zu erzeugen. Sie benötigen dazu das Composite Purge Kit .
Weitere Features
Der Onyx Pro hat eine Out-of-Plastic-Erkennung, das bedeutet, der Drucker pausiert, wenn ein Sensor erkennt, dass kein Kunststoff zur Extrusion gefördert wird. Das Filament kann dann nachgeladen werden und der Druck an gleicher Stelle fortgesetzt werden. Das spart Zeit und Kosten.
Bedienung und Software
Die eigene Slicing-Software
Eiger
ist im Preis enthalten und cloudbasiert. Eiger ist eine integrierte, vernetzte Plattform, die Sie schnell vom CAD zum funktionalen Teil bringt. Der browserbasierte Workflow ist sicher, schnell und intuitiv. Sie können Teile mit einem einzigen Klick für den Druck vorbereiten oder tief in die Teileeinstellungen eindringen, um Ihr Endprodukt zu optimieren. Mit einer sicheren Teilebibliothek können Sie Engineering-Projekte jeder Größe dynamisch verwalten – komplett mit Versionierung. Eiger-Teiledateien werden sicher gespeichert und können überall versioniert, bearbeitet und gedruckt werden. Mit Eiger haben Sie einen einzigen Ort, um alle Ihre Drucker in Echtzeit zu verwalten, egal an welchem Ort der Welt sich diese befinden.
Eiger-Software-Updates werden automatisch an Ihr Unternehmen weitergeleitet, wodurch neue Funktionen freigeschaltet und die Druckerleistung kontinuierlich verbessert wird. Der Support ist vollständig in die Software integriert und kann direkt von den Teile- und Druckerseiten aus aufgerufen werden. Die Netzanbindung kann per WiFi oder Ethernet erfolgen.
Eiger integriert alle Markforged-3D-Drucker nahtlos, sodass Sie in einem Workflow Builds erstellen, Teile drucken und Drucke überwachen können. Sollten Sie Ihre 3D-Druckerwerkstatt um weitere Markforged-Drucker erweitern, sind Sie mit der Drucksoftware schon vertraut.
Sicherheit:
Mit dem Wissen um die hohen Anforderungen an die Sicherheit von Softwareumgebungen liefert Markforged branchenführende und zertifizierte Sicherheit für ihre additive Werkzeugkette, so u.a.:
- Cloud Security Alliance Zertifikat: CSA Star Stufe1,
- ISO/IEC 27001,
- 2-Faktor-Authentifizierung,
- Org-Admin-Zugang,
- Single Sign-on
Ein Whitepaper zum Thema Sicherheit, Videos und Sicherheitszertifikate finden Sie hier . Für Produktionsumgebungen, die keine Verbindungen zu Cloud-Diensten erlauben, gibt es eine komplett eigenständige Offline Version .
Optional: 4 Subscriptions (Basic, Essential, Advanced oder On-Prem):
- Verschiedenen Software Optionen
- Support
- Training
Passend zum Erfolg: Die 3Dmensionals Schulungen
Optimieren Sie Ihre Prozesse mit den hochmodernen Druckern von Markforged mithilfe unserer maßgeschneiderten Schulungen. Egal, ob Sie noch am Anfang stehen oder bereits fortgeschritten sind, unsere Experten bieten individuelle Schulungspakete an, die genau auf Ihre Bedürfnisse zugeschnitten sind.
Dank unserer umfangreichen Praxiserfahrung im Bereich 3D Druck vermitteln wir theoretisches Wissen und insbesondere auch praxisnahe Fähigkeiten. Von den grundlegenden Bedienungstechniken bis hin zu fortgeschrittenen Aspekten wie Slicing und Fehlerbehebung bieten unsere Schulungen eine eingehende Einführung. Wählen Sie zwischen persönlichen Schulungen vor Ort oder flexiblen Online-Optionen, um Ihr Know-how bequem und effektiv zu erweitern.
Wählen Sie eine Option:
(nicht im Lieferumfang enthalten!)
Vorteile
- Extrem belastbare Bauteile mit verstärkten Bereichen aus Glasfasern druckbar
- Geschlossenes Plattform-System aus Drucker, Druckmaterial und Software
- Alle Komponenten aufeinander abgestimmt
- Einfache und sichere Bedienung
- Kein Testen von Profilen und Einstellungen
- Reproduzierbare Ergebnisse in Engineering Qualität
- Gehärtetes Druckkopfsystem für kohlefasergefülltes Filament
- Materialkompatibilität: OnyxTM-Filament (Nylon mit Mikrokohlefaser-Füllung)
- Bauteile mit optimaler Oberflächenqualität
- Filamentende-Erkennung
- Wifi + Ethernet
- Robuster Aluminiumrahmen
- Druckraum 320 mm x 132 mm x 154 mm
- Geschlossener Bauraum
- Abnehmbares Druckbett
- Sicherheitszertifizierte Software
- Optionale Offline Lizenz erhältlich
Lieferumfang
- 1x Markforged Onyx Pro Desktop 3D-Drucker
- 1x Haftstift
- 2x Leveling Shims zur Druckbettausrichtung
- 3x Hex Keys
- 1x Drybox
- 1x Drybox Plug
- 1x Spachtel
- 1x Drehmomentschlüssel für Düse
- 1x Lube Anti-Seize
- 1x USB-Kabel
- 1x Seitenschneider
- 1x Ethernet
- 1x Bürste zum Düse reinigen
- 5x PTFE Fiber Nozzle Tube
- 3x Fiber Nozzle
- 3x Plastic Nozzle
- 1x Pinzette
