Reverse Engineering – Praxisorientierte Schulung

Reverse Engeneering bezeichnet die Generierung von Konstruktionsplänen aus einem bestehenden 3D-Objekt und ist oft der Arbeitsschritt, der dem 3D-Scannen nachgeschaltet ist. Prinzipiell können die Daten, die ein 3D-Scanner generiert in ein CAD-Programm importiert und bearbeitet werden. Da sie aber ganz anders aufgebaut sind als herkömmliche Konstruktionsdaten, können sie nur sehr eingeschränkt weiterverarbeitet werden.

Eine Kugel z.B. ist nach einem 3D-Scan eine Menge aus tausenden oder sogar Millionen von Datenpunkten, die mit ihrer Position die Oberfläche beschreiben. Im CAD Programm ist eine Kugel aber durch ihren Mittelpunkt und einen Radius definiert. Um diese Parameter aus der gescannten Punktwolke zu extrahieren gibt es Reverse Engeneering Software. Die Software generiert die Daten nicht vollautomatisch, sondern man markiert Kanten, Punkte, Flächen und definiert Eigenschaften wie Parallelen, Radien oder auch Freiformflächen usw.. So können auch komplexe Bauteile entschlüsselt werden.

Die Schulung richtet sich an Konstrukteure, Entwickler, Messtechniker und alle Anwender, die aus Scan-Daten präzise und hochwertige CAD-Modelle erstellen möchten.

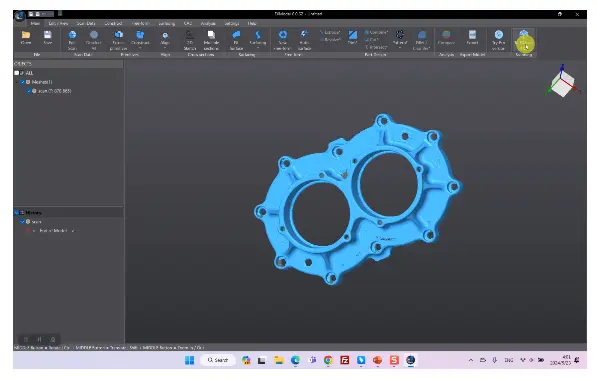

Reverse Engineering mit ExModel

Reverse Engeneering Programme sind in der Regel sehr komplex. In dieser praxisnahen Schulung lernen Sie, wie Sie mit der leistungsstarken Software EXModel Bauteile effizient digitalisieren, analysieren und für die Weiterverarbeitung im CAD aufbereiten. Reverse Engineering wird damit zu einem strukturierten und nachvollziehbaren Prozess – von der Punktwolke bis zum fertigen Modell.

Features von ExModel:

Mühelose Interaktion

EXModel ist nahtlos in die SHINING 3D-Scansoftware integriert. Nach dem Scannen können Sie die Mesh-Daten mit einem einzigen Klick an EXModel übertragen, was den Übergang vom Scan zur Konstruktion noch einfacher macht.

Mesh-Bearbeitung

Die EXModel-Werkzeuge zur Netzbearbeitung sind einfach zu bedienen und erleichtern die Reduzierung der Datengröße bei gleichbleibender Genauigkeit. Sie können ganz einfach Löcher ausfüllen und Mesh-Ausreißer entfernen, um auf einfache Weise wasserdichte Meshes für den 3D-Druck oder das Reverse Engineering zu erstellen.

Primitive Extraktion

EXModel rekonstruiert schnell Ebenen, Zylinder, Kegel und Kugeln. Sie können auch Referenzgeometrien wie Linien und Punkte erstellen, um Meshes mit dem Weltkoordinatensystem oder anderen Scans auszurichten.

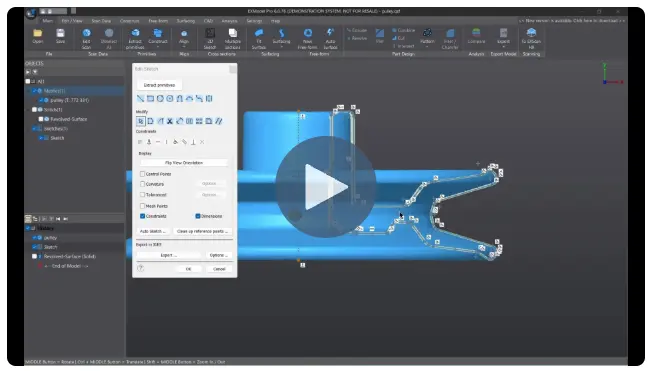

Beschränktes 2D-Skizzieren

Verwenden Sie die Bemaßungs- und Begrenzungswerkzeuge in EXModel Pro, um genaue Skizzen wie in jedem anderen CAD-Paket zu erstellen. Interaktives Schneiden ermöglicht es Anwendern, Referenzpunkte für 2D-Skizzen zu extrahieren. Gleichzeitig kann die interaktive Erstellung mit Welt- oder CAD-Ebenen zusammenarbeiten oder sogar Oberflächen von ausgerichteten Kurven schneiden. Für noch mehr Leistung und Effizienz können Anwender mehrere Schnittflächen gleichzeitig erstellen.
(In EXModel Pro)

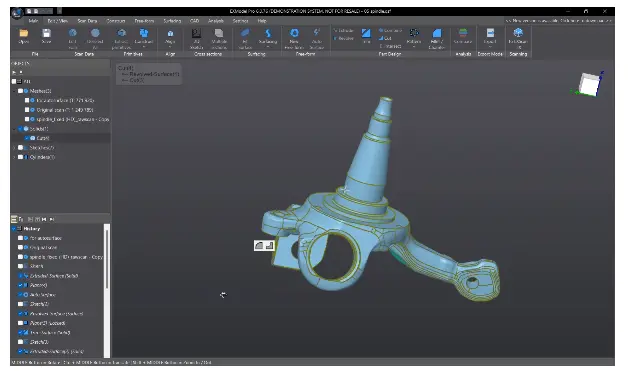

3D-Skizzieren & Fläche füllen

dem Mesh und erstellen Sie überlagerte Kurven für die spätere Verwendung, einschließlich gefüllter Flächen, freier Formen aus 3D-Skizzen oder anderer CAD-Flächenmanipulationen. Sie können auch begrenzte Flächen aus 3D-Skizzen erstellen und die besten Basisformen für Ihre Referenzdaten erhalten, um genauere Ergebnisse zu erzielen.
(In EXModel Pro)

Freiformmodellierung und automatische Oberflächengestaltung

Die EXModel-Werkzeuge zur Mesh-Verarbeitung sind einfach zu bedienen und machen es leicht, die Datengröße zu reduzieren und gleichzeitig die Genauigkeit zu erhalten. Sie können ganz einfach Löcher ausfüllen und Mesh-Ausreißer entfernen, um auf einfache Weise wasserdichte Meshes für den 3D-Druck oder das Reverse Engineering zu erstellen.

Hybride Modellierung

Die Software ist nicht nur parametrisch für Standard-Features, sondern ermöglicht auch die Erstellung von CAD-Modellen durch eine Mischung aus Freiform- und prismatischen Features. Die Benutzer haben die Flexibilität, Freiformflächen bei Bedarf zu überarbeiten und zu modifizieren, so dass die Ergebnisse problemlos rekonstruiert werden können.
(In EXModel Pro)

Inhalte der Schulung:

• Einführung in die Benutzeroberfläche und Workflows von EXModel
• Import und Aufbereitung von Scan- und Messdaten
• Bearbeitung von Punktwolken und Mesh-Daten
• Erstellung von Flächen und parametrischen CAD-Modellen
• Optimierung der Modellqualität für Konstruktion und Fertigung
• Best Practices für effizientes Reverse Engineering im industriellen Einsatz

Ihr Nutzen:

• Schneller Einstieg in professionelle Reverse-Engineering-Prozesse
• Praxisnahe Übungen an realen Bauteilen
• Effiziente Methoden zur Rekonstruktion komplexer Geometrien
• Direkte Anwendbarkeit im Arbeitsalltag

Nach der Schulung sind Sie in der Lage, Scan-Daten strukturiert aufzubereiten und daraus präzise CAD-Modelle für Konstruktion, Dokumentation oder Reproduktion zu erstellen.

Flexibel und Individuell

Selbstverständlich gehen wir individuell auf Ihr Tempo und Ihre Fragen ein.
Senden Sie uns vorab Ihre Daten zu, dass können wir auf an Ihren Bauteilen arbeiten und Ihre speziellen Fragestellungen behandeln

Online

Der Schulung wird von unseren erfahrenen Trainern und Trainerinnen durchgeführt. Sie sehen die Programmoberfläche bildschirmfüllend bei sich auf dem Monitor und können so allen Schritten gut folgen.

Die Terminvereinbarung erfolgt individuell, nach Ihren Wünschen. Dazu setzt sich unser Trainer mit Ihnen in Verbindung und eventuelle Fragen zur Organisation können vorab geklärt werden. Sie erhalten rechtzeitig einen Link zu Ihrer Online-Schulung und zum Download von Zoom. Die Software ist für Sie kostenlos und Sie benötigen keinen Account.
