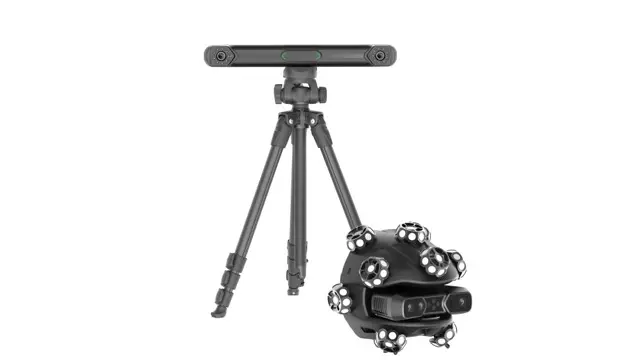

Shining3D EinScan Trak 3D-Scanner

Markerfreies Tracking auch am Objekt

Das Aufkleben von Trackingmarkern auf Objekte ist zeitaufwendig und bei empfindlichen Oberflächen, etwa bei Oldtimern, Kunstobjekten oder Kulturgütern, oft nicht möglich oder nicht erwünscht. Der EinScan Trak löst dieses Problem mit einem vollständig markerfreien System: Im Tracking-Modus übernimmt der Tracker die Positionsverfolgung des Scanners selbst, ohne dass Marker am Objekt befestigt werden müssen. Im Handscanner-Modus nutzt das System Shining3Ds Blue-Laser-Markerfreitechnologie, die bei geometrisch reich strukturierten Oberflächen die Oberflächenmerkmale direkt zur Orientierung heranzieht. Das spart erhebliche Vorbereitungszeit und macht den Einsatz auch dort möglich, wo eine Markierung verboten oder unerwünscht ist.

Kabelloser Betrieb mit Hybrid-Leapfrog-Funktion

Der EinScan Trak verbindet sich über ein integriertes Wi-Fi-6-Modul und ein eigenständiges LAN automatisch beim Start, ganz ohne manuelle Konfiguration. Der Akku hält bis zu 5,5 Stunden im Tracking-Modus und bis zu 3,5 Stunden im Handscanner-Modus. Austauschbare Akkus ermöglichen darüber hinaus einen unterbrechungsfreien Dauerbetrieb.

Die Hybrid-Leapfrog-Funktion erlaubt es, den Tracker während des Scanvorgangs beliebig umzupositionieren, ohne die Tracking-Kontinuität zu verlieren. Das erweitert den nutzbaren Scanbereich für große Objekte erheblich. Mit bis zu 2.900.000 Punkten pro Sekunde und einem Scanbereich von bis zu 4 Metern Reichweite erfasst das System auch ausgedehnte Objekte zügig und vollständig.

Hohe Auflösung bis 0,05 mm

Im Scanmodus "Lokale Auflösung" wechseln Sie innerhalb eines einzigen Scans zwischen verschiedenen Auflösungsstufen und passen den Bereich gezielt an, in dem Sie mehr Details benötigen. Das erlaubt es, ein großes Objekt zunächst grob zu erfassen und anschließend gezielt an kritischen Stellen mit bis zu 0,05 Millimeter Auflösung nachzuschärfen, ohne den gesamten Scan wiederholen zu müssen.

Stabile Erfassung auch auf schwierigen Oberflächen​

Dunkle, glänzende oder metallische Oberflächen stellen für viele 3D-Scanner eine Herausforderung dar und erfordern oft aufwendige Oberflächenvorbereitung. Der EinScan Trak ist darauf ausgelegt, auch schwarze Materialien, Hochglanzlacke, reflektierende Metalloberflächen und Felgen zuverlässig zu erfassen, mit minimalem Datenverlust und ohne zwingenden Einsatz von Mattierungsspray. Das System arbeitet sowohl in Innenräumen als auch unter Außenbedingungen mit einer Beleuchtungsstärke von bis zu 110.000 Lux stabil. Das Gehäuse aus hochfestem Carbonfaser-Verbundwerkstoff sorgt dabei für robuste Transportfähigkeit bei gleichzeitig niedrigem Gewicht.

Großer Arbeitsbereich​

Das Tracking-Volumen des EinScan Trak beträgt 15 Kubikmeter. Das maximale Sichtfeld (Field of View) liegt bei 4.796 × 4.174 Millimetern in 4 Metern Entfernung zum Tracker und lässt sich bis dorthin im Tracking-Modus nutzen, vorausgesetzt es besteht eine freie optische Achse zwischen Tracker und Scanner. Damit deckt der Trak auch großformatige Objekte wie komplette Fahrzeugkarosserien in einem durchgängigen Arbeitsbereich ab.​

5-MP-Texturkamera für realistische Farberfassung

Zusätzlich zur reinen Geometrieerfassung verfügt der Handscanner-Modus über eine 5-Megapixel-Farbkamera, die Texturdaten in hoher Auflösung aufzeichnet. Damit lassen sich Scans nicht nur geometrisch, sondern auch optisch originalgetreu dokumentieren, was insbesondere für Kulturgutdigitalisierung, Designprüfungen und die visuelle Qualitätskontrolle von Bauteilen relevant ist, bei denen Farbe und Oberflächenbeschaffenheit Teil der Dokumentation sein sollen.

Sicher und kompakt verstaut

Das komplette EinScan Trak System wird in einem stabilen Transportkoffer mit den Maßen 40 × 35 × 75 Zentimetern und einem Gewicht von unter 5 Kilogramm geliefert. Damit lässt sich der Scanner problemlos zu Kundenterminen oder wechselnden Einsatzorten mitnehmen, ohne dass der Transport zur Belastung wird.

Ein Zahlenschloss sichert das Equipment zuverlässig ab, während die integrierten Rollen den Transport über längere Distanzen deutlich erleichtern, etwa auf Messen oder dem Weg zum Kunden. Im Inneren schützt eine passgenaue, stoßsichere Verpackung den Scanner und das Zubehör vor Erschütterungen. Zusätzlich sorgt ein robuster Tragegriff dafür, dass der Koffer auch dort bequem transportiert werden kann, wo Rollen nicht praktikabel sind, etwa auf Treppen oder unebenem Untergrund.

So vereint die Transportlösung des EinScan Trak Sicherheit, Mobilität und praktische Handhabung in einem kompakten Gesamtpaket. Anwender profitieren dabei nicht nur von einem zuverlässigen Schutz für sensible Messtechnik, sondern auch von einer spürbaren Zeitersparnis im Arbeitsalltag, da das System jederzeit einsatzbereit verstaut und ohne großen Aufwand transportiert werden kann.

Softwareintegration: Messen und Reverse Engineering

Der EinScan Trak ist direkt in Shining3Ds Software-Ökosystem eingebunden. Mit EXMeasure steht eine professionelle Messsoftware zur Verfügung, die GD&T-Analysen (unter anderem Ebenheit, Parallelität, Zylinderform), Farbabstandskarten sowie automatisierte Messberichte unterstützt. Für das Reverse Engineering integriert sich das System in EXModel: Die Software verarbeitet Scannetze zu CAD-fähiger Geometrie und unterstützt Freiformmodellierung, automatische Flächenrückführung und merkmalsbasierte Rekonstruktion, vom Scandatensatz bis zum fertigungsreifen CAD-Modell in einem durchgängigen Workflow.
