Shining3D EinScan Trak
Kabelloser 3D-Scanner mit Dual-Modus und markerfreiem Tracking
EinScan Trak ist das erste kabellose, markierungsfreie Tracking-System der EinScan-Serie, das professionelle Datenqualität mit einer intuitiven und effizienten Bedienung verbindet. Es verfügt über ein Handgerät, das sich schnell abnehmen lässt und dann als eigenständiger, kabelloser Laserscanner eingesetzt werden kann.
Neu: Markierungsfreies Trackingsystem
Bisher erforderte das Scannen großer Objekte das Aufkleben von Markern direkt auf der Oberfläche – zeitaufwendig und bei empfindlichen oder wertvollen Objekten oft nicht möglich. Der EinScan Trak löst dieses Problem durch ein optisches Tracking-Verfahren, das aus der industriellen Hochpräzisions-Messtechnik stammt und bislang teureren Systemen vorbehalten war: Retroreflektierende Marker am Scanner selbst werden von einem stationären Tracker kontinuierlich erfasst, sodass Position und Orientierung des Scanners in Echtzeit bekannt sind – das Objekt bleibt vollständig unberührt. Was den EinScan Trak dabei besonders auszeichnet, ist die Kombination aus diesem Tracking-Prinzip mit einem abnehmbaren Handscanner und einem deutlich niedrigeren Einstiegspreis als vergleichbare Messtechniksysteme. Auch im eigenständigen Handscanner-Modus ohne Tracker-Setup ist markierungsfreies Scannen möglich.
Mit drei Lasermodi, flexiblen Formfaktoren und vielseitigen Scanmodi bietet der EinScan Trak eine tragbare, professionelle 3D-Digitalisierungslösung, die mehrere separate Systeme in einem vereint. Konzipiert für anspruchsvolle Anwendungen in der Industrie, im Automotive-Bereich, im Reverse Engineering sowie in der Kulturgutdigitalisierung.
Tracking und Handheld
Zwei Arbeitsmodi

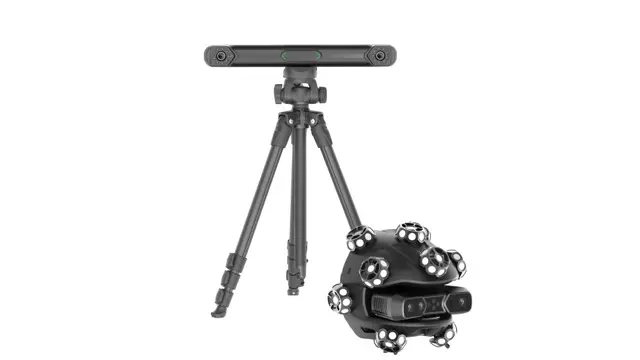

Im Tracking-Modus arbeitet der sphärische Scanner kabellos mit dem optischen Tracker zusammen und ermöglicht eine schnelle Flächenerfassung für mittelgroße bis große Objekte – etwa Fahrzeugkarosserien, Boote oder Industriebauteile: Der Tracker (im Vordergrund , links auf dem Stativ) verfolgt dabei die exakte Position des Scanners (Handheld, rechts im BIld) anhand der retroreflektiven Marker, die aussen auf der Kugelförmigen Verkleidung des Hand-Scanners angebracht sind. Klebemarker am Objekt werden nicht benötigt!
Nutzen SIe den Tracking Mode für große und Objekte und High Speed Scans
Abkoppelbar in Sekunden
Einsatz ohne Tracking-SetUp
Wird größere Reichweite oder Flexibilität benötigt, lässt sich der Scanner in Sekunden abkoppeln und als eigenständiger kabelloser Handscanner verwenden – ohne zusätzliches Tracker-Setup. So deckt ein einziges System sowohl die Groberfassung großer Flächen als auch die Detailaufnahme schwer zugänglicher Bereiche wie tiefer Hohlräume oder enger Kanäle ab.
Nutzen SIe den Scanner Mode für schwer zugängliche Bereiche und Details
Markerfreies Tracking
kein Aufkleben, kein Vorbereiten
Das Aufkleben von Trackingmarkern auf Objekte ist zeitaufwendig und bei empfindlichen Oberflächen – etwa bei Oldtimern, Kunstobjekten oder Kulturgütern – oft nicht möglich.
Der EinScan Trak löst dieses Problem mit einem vollständig markerfreien System: Im Tracking-Modus übernimmt der Tracker die Positionsverfolgung des Scanners, ohne dass Marker am Objekt befestigt werden müssen. Im Handscanner-Modus nutzt das System SHINING 3Ds Blue-Laser-Markerfreitechnologie, die bei geometrisch reich strukturierten Oberflächen die Oberflächenmerkmale direkt zur Orientierung heranzieht. Das spart erhebliche Vorbereitungszeit und macht den Einsatz auch dort möglich, wo Markierung verboten oder unerwünscht ist.
Kabelloser Betrieb
und Hybrid-Leapfrog-Funktion
Der EinScan Trak verbindet sich über ein integriertes WLAN-6-Modul und ein eigenständiges LAN automatisch beim Start – ohne manuelle Konfiguration.
Der Akku hält bis zu 5,5 Stunden im Tracking-Modus und bis zu 3,5 Stunden im Handscanner-Modus; Wechselakkus ermöglichen einen unterbrechungsfreien Dauerbetrieb.
Die Hybrid-Leapfrog-Funktion erlaubt es, den Tracker während des Scannens beliebig umzupositionieren, ohne die Tracking-Kontinuität zu verlieren – das erweitert den nutzbaren Scanbereich für große Objekte erheblich. Mit bis zu 2.900.000 Punkten pro Sekunde und einem Scanbereich von bis zu 4 Metern Reichweite erfasst das System auch ausgedehnte Objekte zügig und vollständig.
Drei Laser-Modi für unterschiedliche Anforderungen
Der EinScan Trak verfügt über drei spezialisierte Laserscanning-Modi, die sich je nach Aufgabe gezielt einsetzen lassen.
19+19
Die gekreuzten Laserlinien (19+19) ermöglichen maximale Scangeschwindigkeit bei hoher Flächenabdeckung – ideal für schnelle Ersterfassungen großer Objekte.
7
Sieben parallele Laserlinien sind auf die präzise Erfassung scharfer Kanten, feiner Konturen und kleiner Bauteilmerkmale ausgelegt, wie sie im Reverse Engineering und bei Maßprüfungen gefordert werden.
Single
Eine einzelne Laserlinie erweitert die Zugänglichkeit auf tiefe Bohrungen, schmale Kanäle und innenliegende Strukturen, die mit konventionellen Methoden nur schwer erfassbar sind.
Hohe Auflösung
Ultrapräzises Scanning bis zu 0,05mm
Im Scanmodus „Lokale Auflösung“ wechseln Sie innerhalb eines Scans zwischen verschiedenen Auflösungen und passen Sie den Bereich an, in dem Sie mehr Details wünschen.
Stabile Erfassung
auch auf schwierigen Oberflächen und im Außenbereich
Dunkle, glänzende oder metallische Oberflächen stellen für viele 3D-Scanner eine Herausforderung dar und erfordern oft aufwendige Oberflächenvorbereitung. Der EinScan Trak ist darauf ausgelegt, auch schwarze Materialien, Hochglanzlacke, reflektierende Metalloberflächen und Felgen zuverlässig zu erfassen – mit minimalem Datenverlust und ohne zwingenden Einsatz von Mattierungsspray. Das System arbeitet sowohl in Innenräumen als auch unter Außenbedingungen mit einer Beleuchtungsstärke von bis zu 110.000 Lux stabil. Das Gehäuse aus hochfestem Carbonfaser-Verbundwerkstoff sorgt für robuste Transportfähigkeit bei gleichzeitig niedrigem Gewicht.
Großer Arbeitsbereich
15 m³
Das Field of VIew (FOV) beträgt in 4m Entfernung noch 4800 mmm x 4170 mm und kann bis dorthin im Tracking Modus genutzt werden.
(Voraussetzung ist ein freie optische Achse zwischen Tracker und Scanner).
5-MP-Texturkamera
für realistische Farberfassung
Der EinScan Trak ist direkt in SHINING 3Ds Software-Ecosystem eingebunden. Mit EXMeasure steht eine professionelle Messsoftware zur Verfügung, die GD&T-Analysen (Ebenheit, Parallelität, Zylinderform u. a.), Farbabstandskarten sowie automatisierte Messberichte unterstützt. Für das Reverse Engineering integriert sich das System in EXModel: Die Software verarbeitet Scannetze zu CAD-fähiger Geometrie und unterstützt Freiformmodellierung, automatische Flächenrückführung und merkmalsbasierte Rekonstruktion – vom Scandatensatz bis zum fertigungsreifen CAD-Modell in einem durchgängigen Workflow.
Softwareintegration
Messen und Reverse Engineering
Der EinScan Trak ist direkt in SHINING 3Ds Software-Ekosystem eingebunden. Mit EXMeasure steht eine professionelle Messsoftware zur Verfügung, die GD&T-Analysen (Ebenheit, Parallelität, Zylinderform u. a.), Farbabstandskarten sowie automatisierte Messberichte unterstützt. Für das Reverse Engineering integriert sich das System in EXModel: Die Software verarbeitet Scannetze zu CAD-fähiger Geometrie und unterstützt Freiformmodellierung, automatische Flächenrückführung und merkmalsbasierte Rekonstruktion – vom Scandatensatz bis zum fertigungsreifen CAD-Modell in einem durchgängigen Workflow.
Sicher und kompakt verstaut
40 x 35 x 75 cm - <5kg
Das komplette System wird sicher verpackt in einem stabilen Koffer geliefert.
- Abschliessbar mit Zahlenschloss
- Rollbar
- Stoßsicher
- Mit Griff
- Bequem zu transportieren.
Harwarekonfiguration
Folgende Hardwarekonfiguration wird die Verarbeitung der Scandaten mit der Shining Software empfohlen:
Empfohlen Minimal
Graphic-Karte NVIDIA GeForce RTX 4060 or above NVIDIA GeForce RTX 3060
VRAM ≥ 8 GB ≥ 6 GB
RAM ≥64GB， DDR5 Dual channel ≥32GB， DDR5 Dual channel
Prozessor 13th Gen lntel® Core™ i7-13650HX or above 13th Gen lntel® Core™ i7-13650HX /
or AMD Ryzen9 8945HS or above AMD Ryzen7 7000 series with Radeon Graphics
System Windows 11 Windows 11
Vorteile
- Kabellos & Standalone
- Markerfreies Scannen möglich
- Mit und ohne Tracking-Mode nutzbar
- 3 verschiedenen Laser-Modi
- Auflösung bis 0,05mm
- FOV bis 4800 x 4170 mm, in 4m Entfernung
- 5MP HD Texture
- Einfache, automatische WLAN-Verbindung
- Keine Stromversorgung nötig - mit austauschbarem Akku
- In stabilem Transportkoffer
Lieferumfang
- 1x SHINING EinScan Trak 3D-Scanner
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
Technische Daten
|
Parameter |
Tracking Mode |
Handheld Scanner Mode |
|
Work Mode |
Tracking Mode |
Handheld Scanner Mode |
|
Scan Mode |
Laser |
Laser |
|
Lichtquelle |
19+19 gekreuzte Laserlinien / 7 parallele Linien / Einzellinie |
19+19 gekreuzte Laserlinien / 7 parallele Linien / Einzellinie |
|
Volumetrische Genauigkeit |
Bis zu 0,1 mm |
Bis zu 0,1 mm |
|
Auflösung |
0,05 – 10 mm |
0,05 – 10 mm |
|
Scangeschwindigkeit |
2.630.000 Punkte/s |
2.630.000 Punkte/s |
|
Arbeitsabstand |
800 – 4.000 mm |
100 – 500 mm |
|
Max. Sichtfeld (FOV) |
4796 × 4174 mm @ 4000 mm |
547 × 463 mm @ 500 mm |
|
Tracking-Volumen |
15 m³ |
/ |
|
Ausrichtungsmodus |
Tracking / Global Marker |
Marker / Global Marker / Feature |
|
Kameraauflösung |
Tracker-Kameras: 5 MP × 2 |
Tiefenkameras: 2 MP × 2; Texturkamera: 5 MP × 1 |
|
Ausgabeformate |
STL, OBJ, PLY, 3MF, ASC |
STL, OBJ, PLY, 3MF, ASC |
|
Laserklasse |
Klasse 2 |
Klasse 2 |
|
Betriebstemperatur |
-10 °C bis +40 °C |
-10 °C bis +40 °C |
|
Zertifizierungen |
CE, FCC, ROHS, WEEE, FDA, SRRC, IP50 |
CE, FCC, ROHS, WEEE, FDA, SRRC, IP50 |
|
Min. PC-Anforderungen |
Windows 10/11 (64-bit); GPU: NVIDIA GeForce RTX 3060; VRAM: 6 GB+; RAM: 32 GB DDR5 Dual-Channel; USB 3.0, LAN; CPU: Intel Core i7-13650HX o. AMD Ryzen 7 7735H |
Windows 10/11 (64-bit); GPU: NVIDIA GeForce RTX 3060; VRAM: 6 GB+; RAM: 32 GB DDR5 Dual-Channel; USB 3.0, LAN; CPU: Intel Core i7-13650HX o. AMD Ryzen 7 7735H |
|
Stromversorgung |
Tracker: 5.400 mAh × 2; Scanner: 5.400 mAh × 2 – Laufzeit: 5,5 Std. |
Akku: 5.400 mAh × 1 – Laufzeit: 3,5 Std. |
|
Schnittstelle |
USB Type-C × 2 |
USB Type-C × 1 |
|
Abmessungen |
Tracker: 462 × 8 × 54 mm |
Handscanner: 199 × 193 × 172 mm / Sphärisch: 244 × 186 × 238 mm |
|
Gewicht |
1,02 kg |
Sphärisch: 1,46 kg / Handscanner: 0,48 kg |
