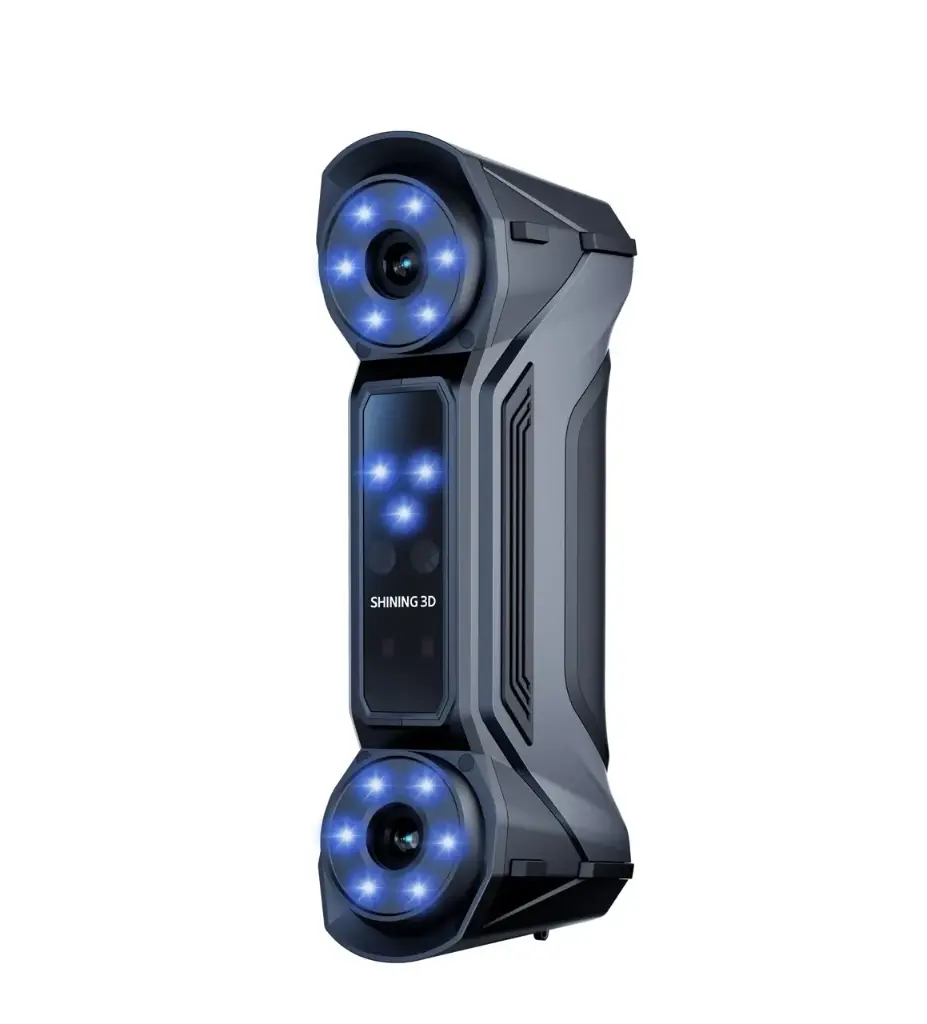

Shining3D FreeScan Combo+ Wireless 3D Scanner
| Technologie: 3D Scanner |
| Scanverfahren: Handheld |
| Hersteller: Shining3D |
| Artikel-Nr.: | SHWSH0114 |
| EAN: | 6970163089867 |
| Herstellernr.: |
Kostenloser Versand innerhalb Deutschlands ab 79,00 €
Breitwiesenstr. 28,
70565 Stuttgart
Deutschland
E-Mail: sales@shining3d.com
Das sind die gesetzlichen Vertreter des Herstellers in der EU. Sie stellen sicher, dass das Produkt alle geltenden Sicherheitsvorschriften erfüllt.
Shining3D FreeScan Combo+
Der FreeScan Combo+ ist ein kabelgebundener Metrologie-Handheld-3D-Scanner mit hybrider Lichtquelle. 50 blaue Laserlinien und ein Infrarot-VCSEL-Modul arbeiten in einem kompakten Gehäuse zusammen. Mit einer volumetrischen Genauigkeit von 0,02 mm nach VDI-VDE 2634-2 und einer Scangeschwindigkeit von bis zu 3.600.000 Punkten pro Sekunde ist er auf industrielle Reverse-Engineering- und Qualitätssicherungs-Aufgaben ausgelegt. Trotz seiner Metrologie-Klasse wiegt er nur 620 g.
Typische Einsatzfelder: messtechnische Inspektion, Reverse Engineering in der industriellen Fertigung, Qualitätskontrolle im Werkzeug- und Formenbau, Automotive-Prototypenbau und universitäre Metrologie-Forschung.
Merkmale:
- Drahtlos und flexibel
- Zertifizierte messtechnische Genauigkeit
- Integrierte Videophotogrammetrie (VPG)
- Schnelleres Scannen
- Leicht und kompakt
- Vielseitiges Dual-Light-Scannen
- Mehrere Scan-Modi
- Prüfungsfähiger Workflow
- Wi-Fi-7-Protokoll der nächsten Generation
- Geprüfte Genauigkeit (ISO 10360)

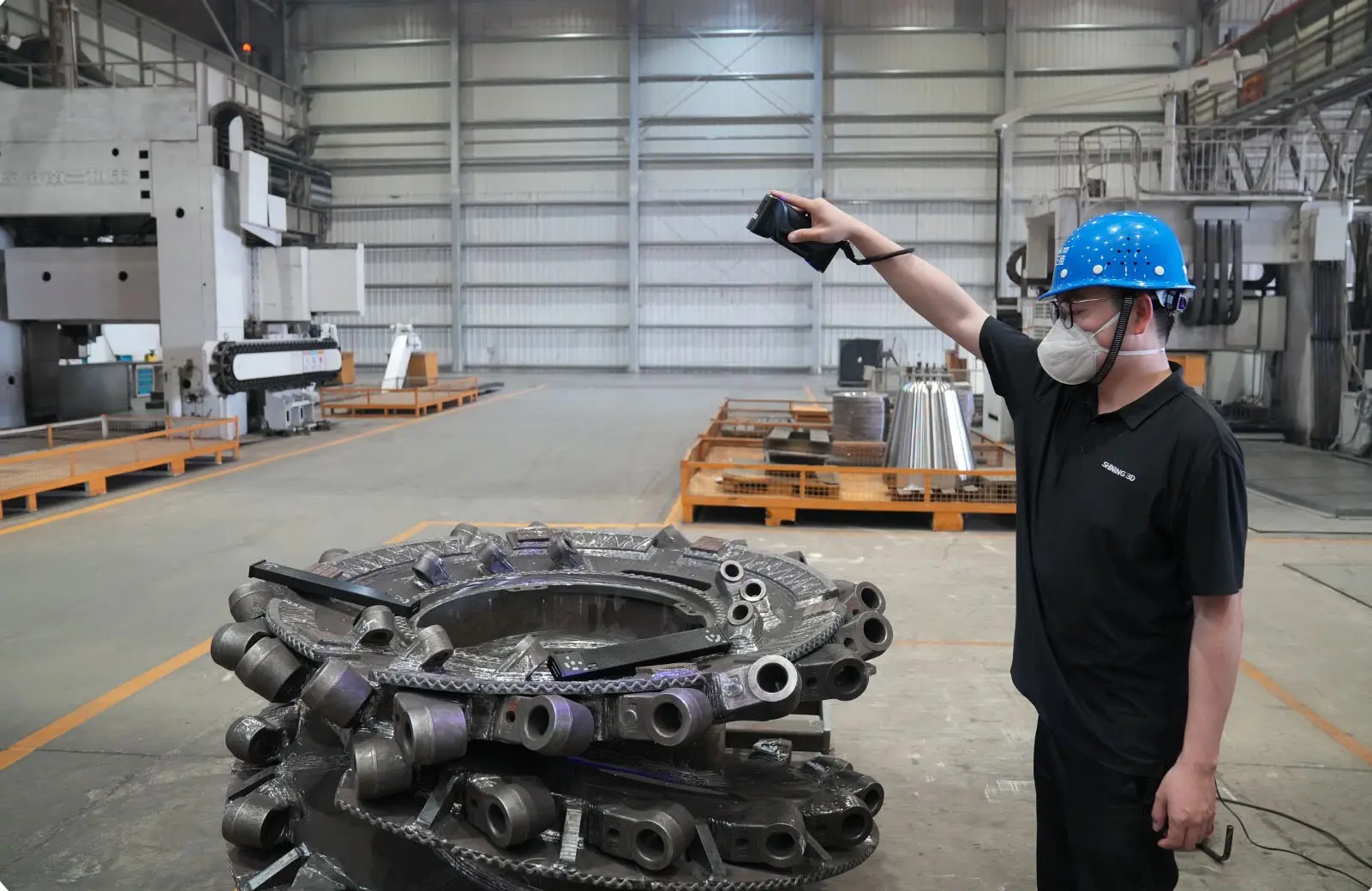

Drahtlos mit zuverlässiger Datenübertragung
Dank der Wi-Fi 7-Technologie der nächsten Generation und fortschrittlicher Anti-Interferenz-Technologie ermöglicht Free Scan Combo+ Wireless eine schnelle und stabile drahtlose Datenübertragung in Fabrikhallen, beengten Arbeitsbereichen und im Außenbereich.

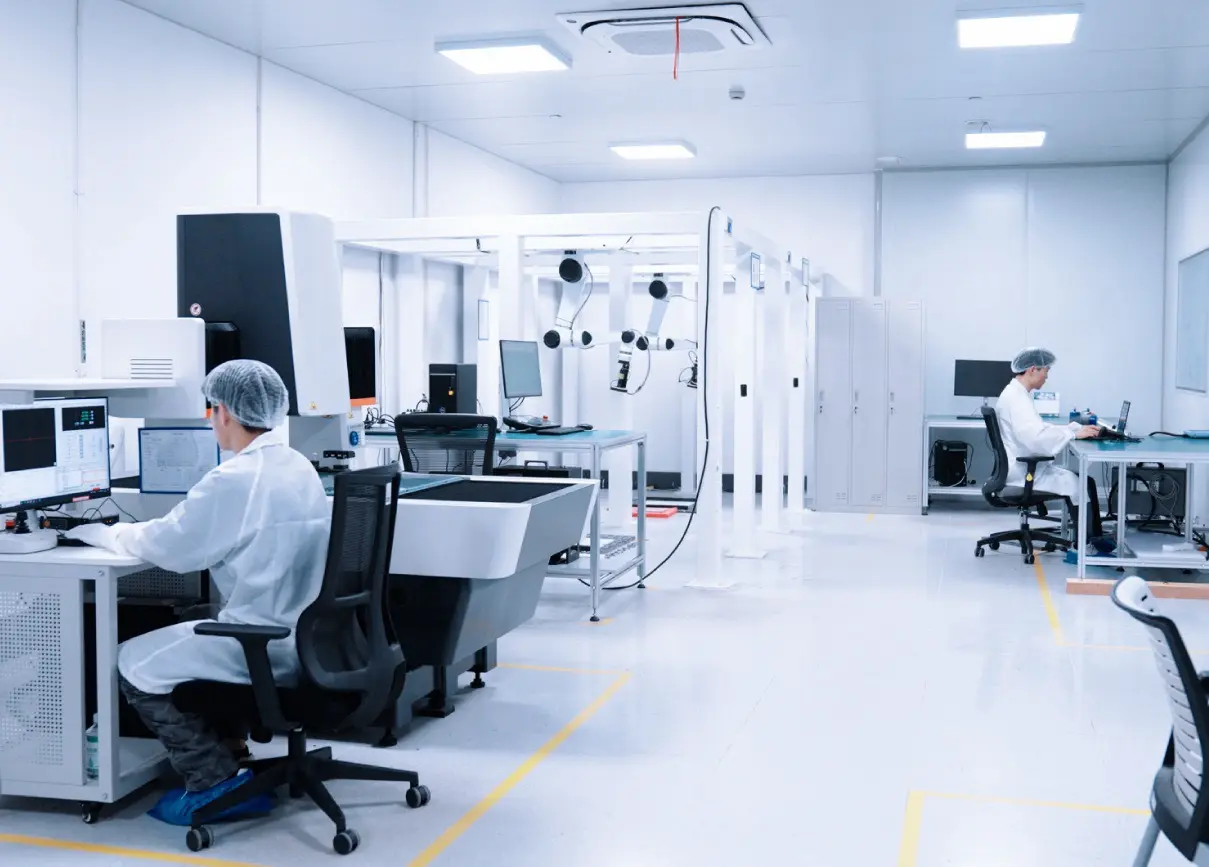

Zertifizierte und rückverfolgbare Genauigkeit
Jeder FreeScan Combo+ Wireless wird im SHINING 3D Accuracy Lab kalibriert , das nach ISO/IEC 17025 akkreditiert ist.
Die Messleistung wird gemäß der international anerkannten Norm ISO 10360 überprüft, wodurch zuverlässige und rückverfolgbare Ergebnisse in messtechnischer Qualität gewährleistet werden.

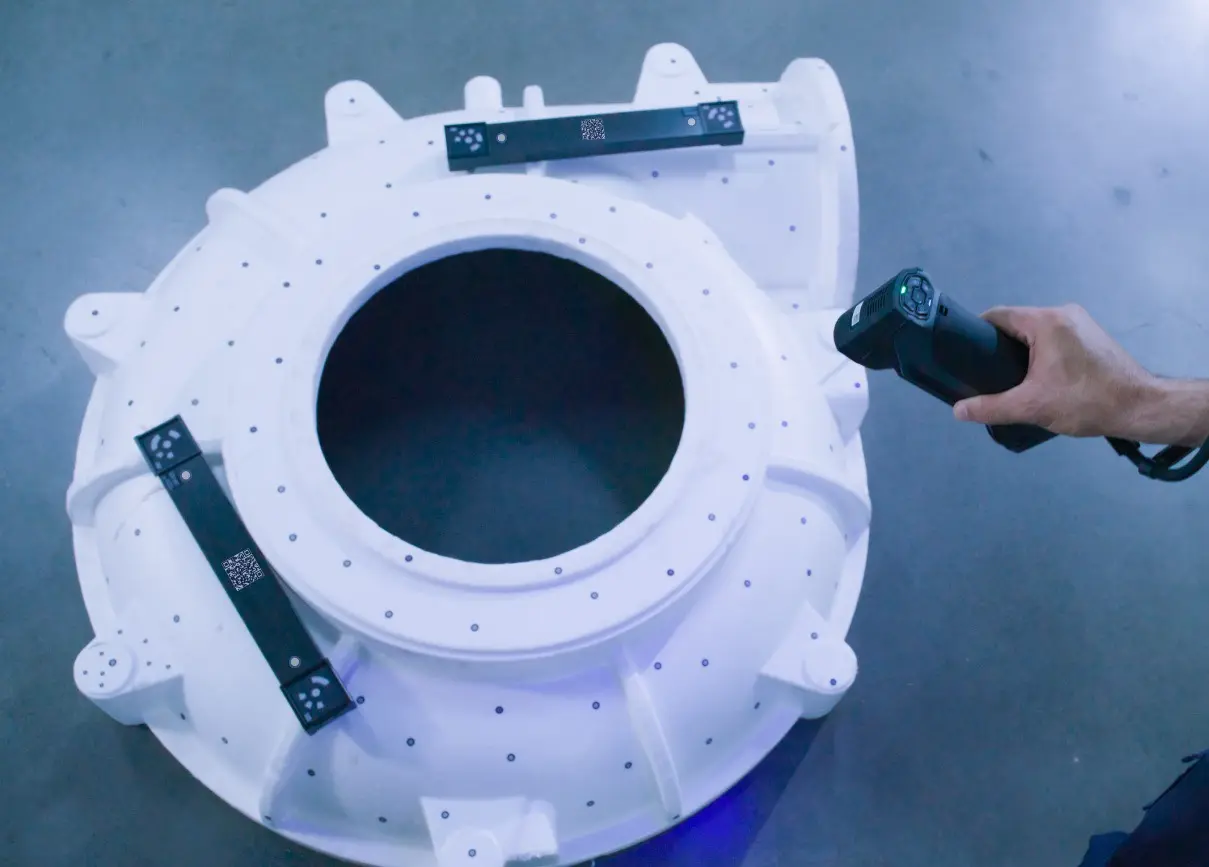

Integrierte Videophotogrammetrie (VPG)
Die integrierte, patentierte Videophotogrammetrie (VPG) optimiert während des Scanvorgangs kontinuierlich die räumliche Position der Referenzmarker, wodurch kumulative Fehler minimiert und eine zuverlässige Volumengenauigkeit gewährleistet wird – selbst bei großen Bauteilen.
Volumetrische Genauigkeit bis zu 0,02 mm + 0,015 mm/m
Reduzierter kumulativer Fehler
Ideal für großflächige Messungen

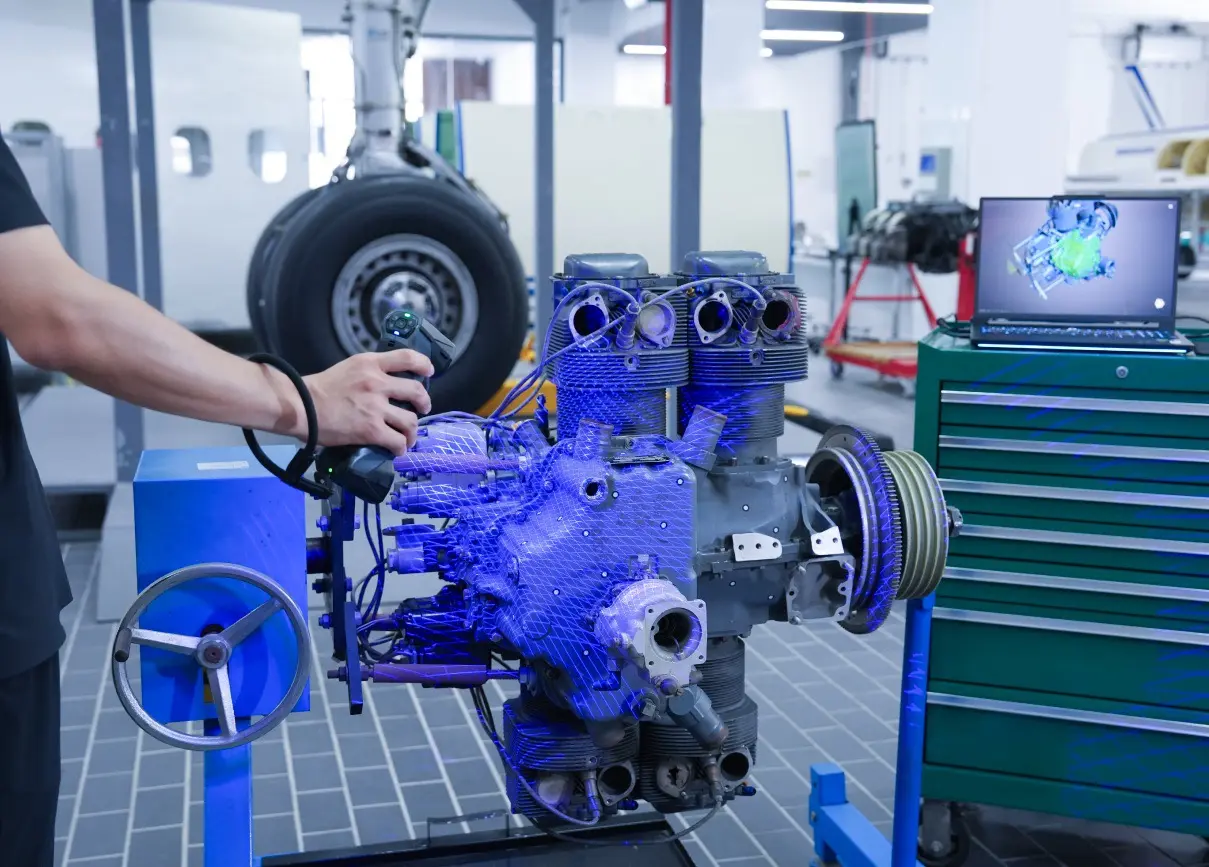

Schneller und effizienter denn je
Jeder Scanmodus ist auf höhere Produktivität optimiert. Der Hochgeschwindigkeits-Scanmodus verfügt nun über 93 blaue Laserlinien für die schnelle Erfassung großer Flächen, während der Detail-Scanmodus auf 25 parallele Laserlinien erweitert wurde, um filigrane Details mit höherer Effizienz zu erfassen. In Kombination mit einer Scan-Bildrate von bis zu 180 FPS ermöglicht FreeScan Combo+ Wireless eine schnellere Datenerfassung ohne Einbußen bei der Datenqualität.

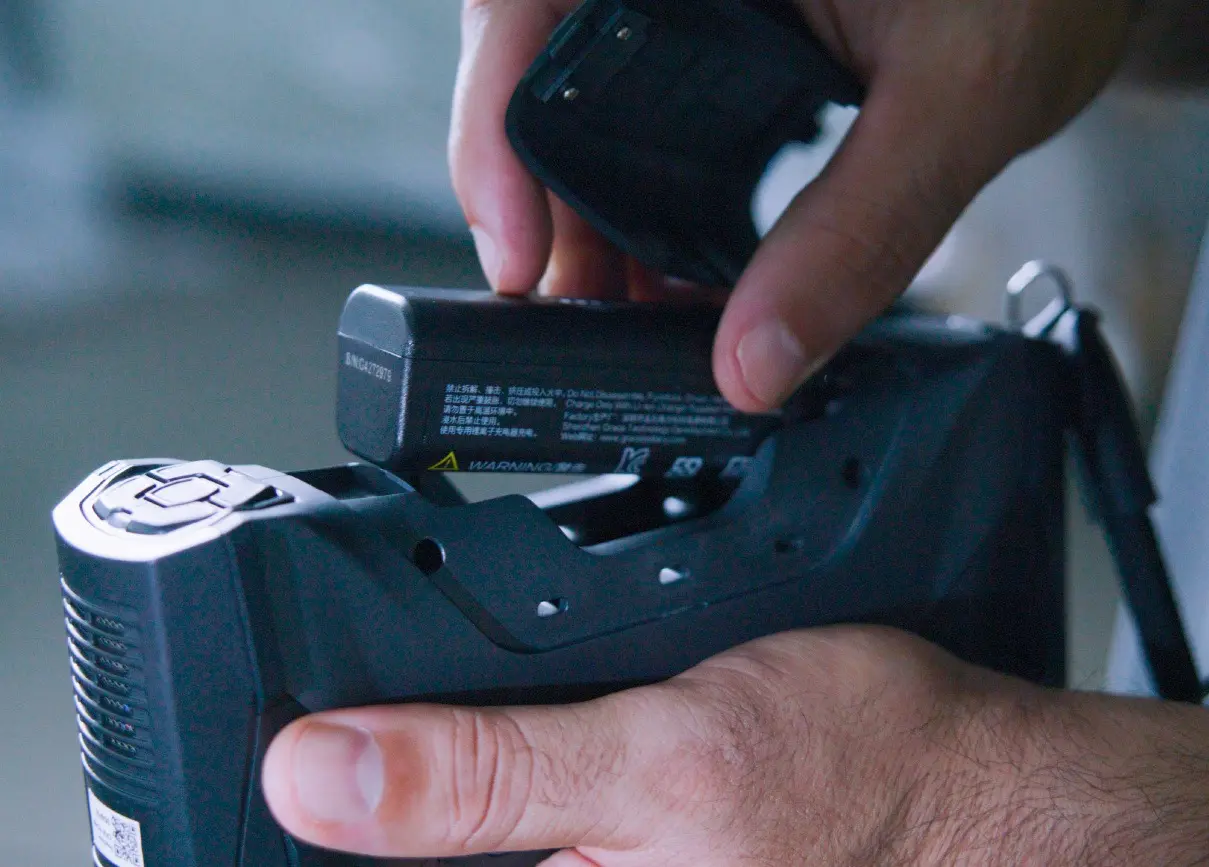

Lange Betriebszeit, minimale Ausfallzeiten
Die integrierte, patentierte Videophotogrammetrie (VPG) optimiert während des Scanvorgangs kontinuierlich die räumliche Position der Referenzmarker, wodurch kumulative Fehler minimiert und eine zuverlässige Volumengenauigkeit gewährleistet wird – selbst bei großen Bauteilen.
Volumetrische Genauigkeit bis zu 0,02 mm + 0,015 mm/m
Reduzierter kumulativer Fehler
Ideal für großflächige Messungen

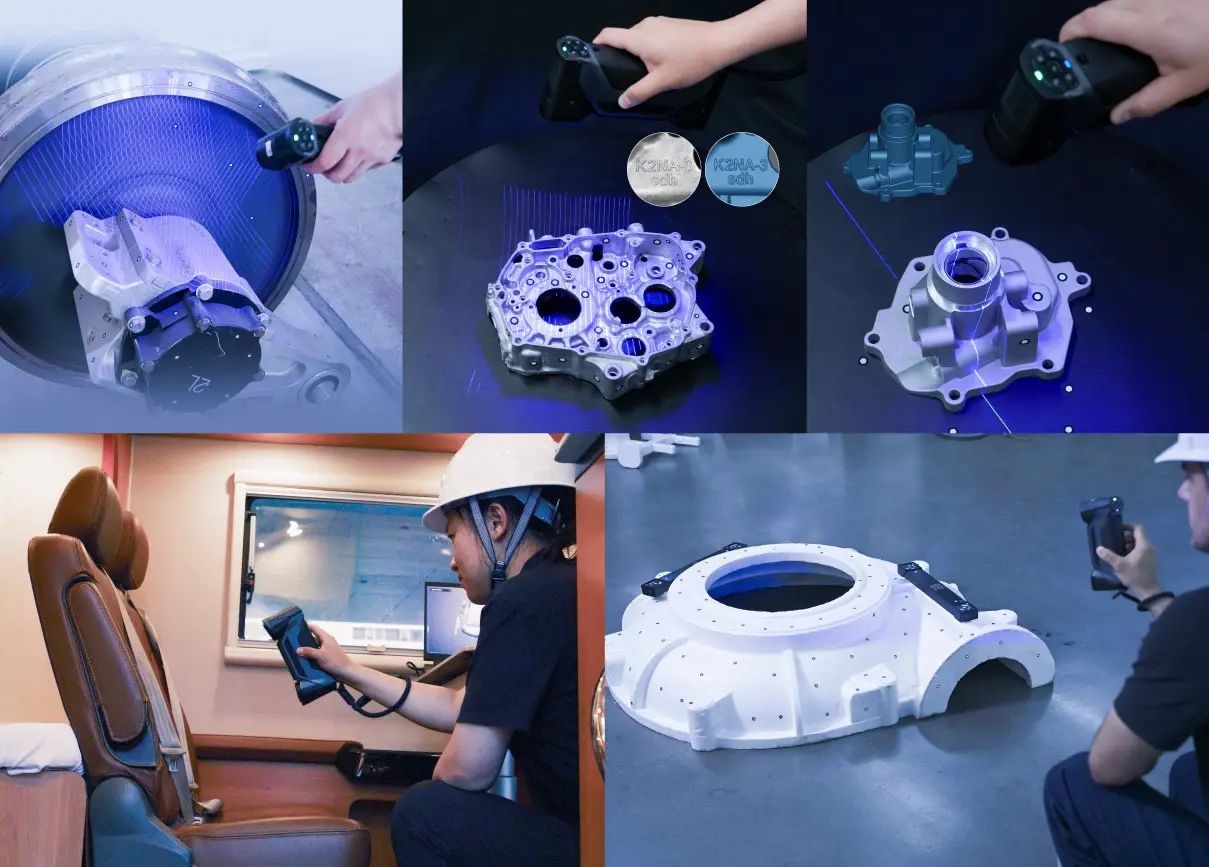

Vielseitige Scanmodi
- Hochgeschwindigkeits-Scanmodus mit 93 Laserlinien für Gesamtabtastungen
- Detaillierter Scanmodus mit 25 parallelen Laserlinien zur Erfassung feiner Details
- Tiefentastungsmodus mit 1 einzelnen Laserlinie
- IR-Schnellmodus für schnelle Scans ohne Marker
- VPG-Scanmodus mit optimierter Gesamtgenauigkeit für großflächige Messungen

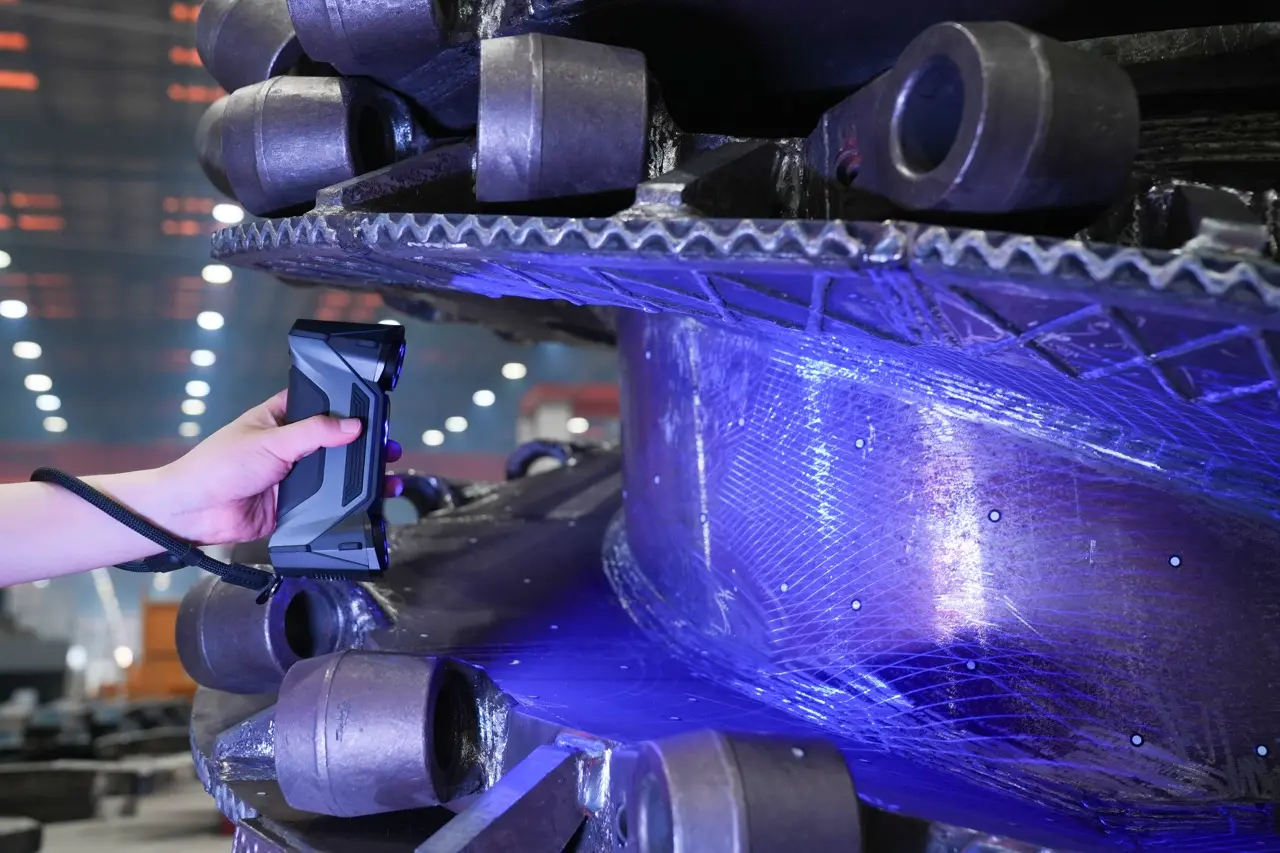

Kompakt und leistungsstark
Mit einem Gewicht von nur 550 g überzeugt der FreeScan Combo+ Wireless durch sein ergonomisches, kompaktes und leichtes Design, das das 3D-Scannen bequem und einfach macht.
Dank des optimierten Kamerawinkels eignet er sich besonders gut für den Einsatz in engen, komplexen Umgebungen und ermöglicht eine schnelle Datenerfassung entlang von Fugen.

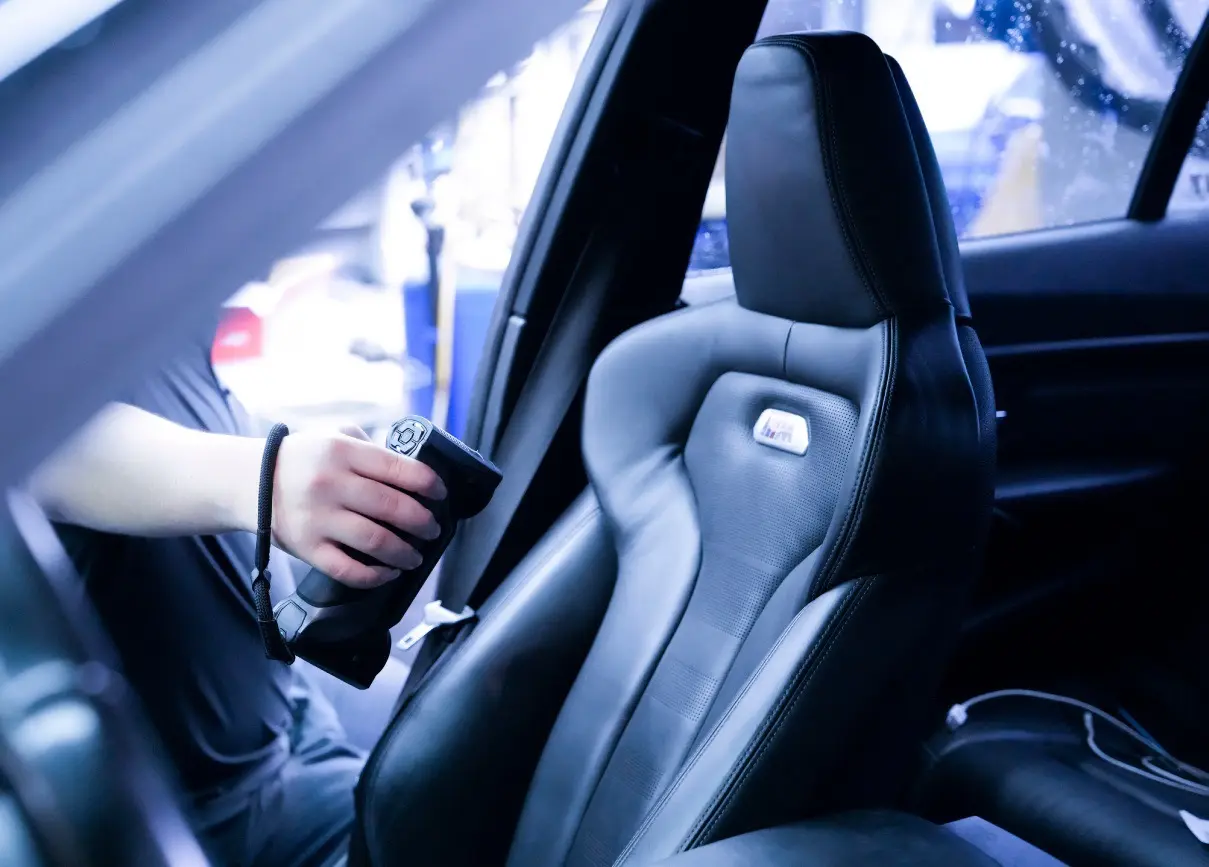

Markerloses Infrarot-Scannen
Der Infrarot-Scanmodus minimiert den Aufwand für die Oberflächenvorbereitung, da weniger Markierungen erforderlich sind. Er eignet sich ideal für mittelgroße Teile und optimiert den Scan-Workflow, während gleichzeitig eine zuverlässige Geometrieerfassung für Reverse Engineering und industrielle Anwendungen gewährleistet bleibt.

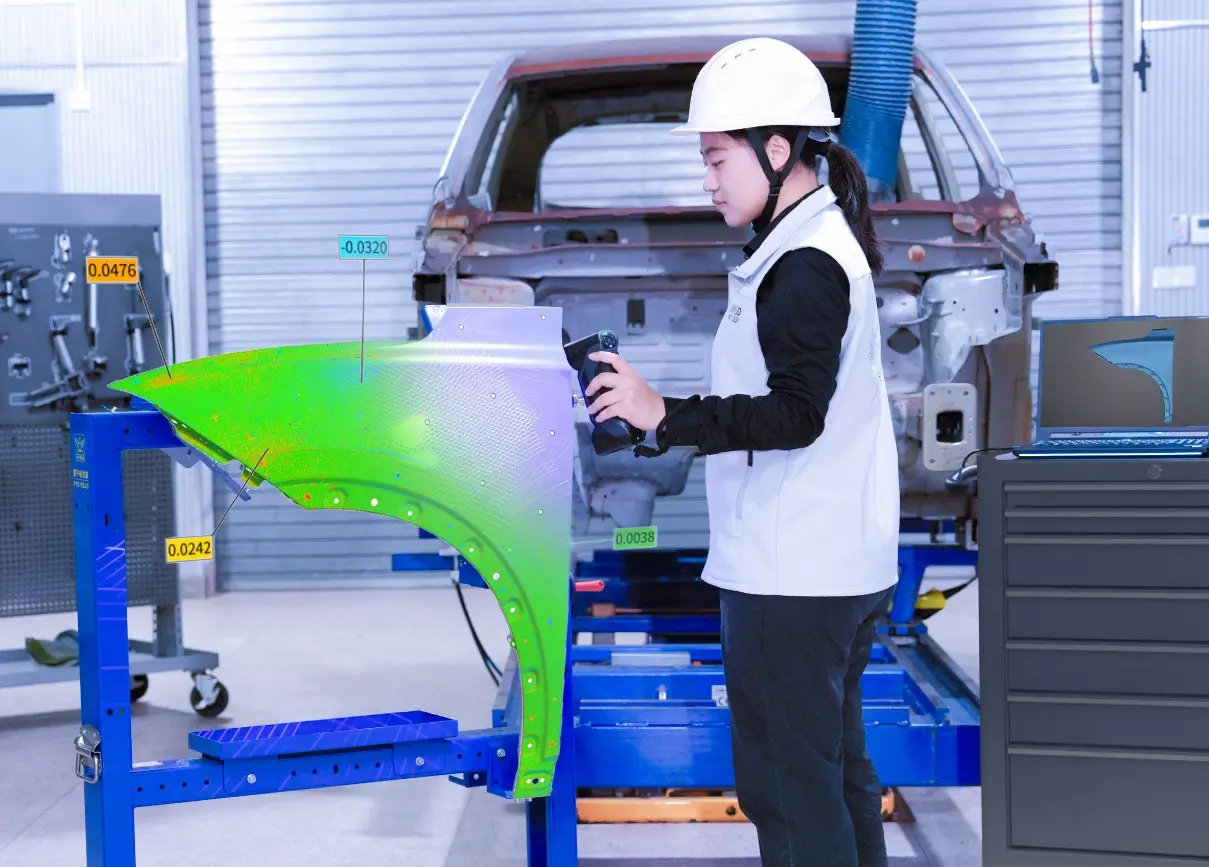

Prüfungsbereiter Arbeitsablauf
Übertragen Sie Scandaten mit einem einzigen Klick direkt in SHINING3D Inspect, um Maßprüfungen, GD&T-Analysen, Farbkarten und automatisierte Berichte zu erstellen – und schaffen Sie so einen nahtlosen Arbeitsablauf von der Datenerfassung bis zur Qualitätskontrolle.
PC-Konfiguration (empfohlen):
- Betriebssystem: Windows 10 Pro 64-bit oder Windows 11 Pro 64-bit
- Prozessor: Intel® Core™ Ultra 9 Processor 275HX oder besser
- RAM: 64 GB DDR5 Dual-Channel oder mehr
- Grafikkarte: NVIDIA GeForce RTX 5080 Laptop GPU oder besser
- VRAM: 12 GB oder mehr
- Interface: USB 3.0
FreeScan Combo+ im Vergleich
Der Combo+ ist ausschließlich auf die Geometrie-Erfassung optimiert. Er verzichtet bewusst auf eine Farbkamera und auf ein integriertes Recheneinheit-Display zugunsten von Kompaktheit und Präzision. Wer neben der Geometrie auch Farbe und Textur braucht, ist beim EinScan Libre richtig. Wer kabellosen Metrologie-Betrieb sucht, beim EinScan Rigil.
Häufig gestellte Fragen
Ja. Der FreeScan Combo+ Wireless ist ein Scanner mit zwei Lichtquellen, und die Infrarotlichtquelle kann genutzt werden, um Werkstücke mit vielen Merkmalen schnell zu scannen, ohne dass Markierungen auf der Oberfläche erforderlich sind.
Im Lieferumfang des FreeScan Combo+ Wireless sind zwei validierte Maßstäbe enthalten, die mit der Video-Fotogrammetrie-Technologie von SHINING 3D integriert sind, um Marker in Echtzeit zu überprüfen. Diese Maßstäbe können mehrfach wiederverwendet werden, um die Gesamtgenauigkeit bei Scans großer Objekte zu verbessern.
① Direkter Anschluss über das Netzkabel
② Austauschbare Akkus
③ Stromversorgung über Powerbank
Ja, der FreeScan Combo+ Wireless ist mit einer blauen Laserquelle ausgestattet, die sich besonders gut für schwarze und reflektierende Oberflächen eignet.
Nein. Die drahtlose Verbindung dient ausschließlich der Datenübertragung und hat keinen Einfluss auf die Genauigkeit.
Ja. Der Scanner liefert Prüfberichte und Kalibrierungszertifikate, die auf die internationalen Normen ISO 10360 rückführbar sind (vorbehaltlich der tatsächlich ausgestellten Zertifikate). Alle Kalibrierungs- und Verifizierungsverfahren werden im akkreditierten Accuracy Lab von SHINING 3D durchgeführt, das gemäß den Anforderungen der Norm ISO/IEC 17025 arbeitet.
Dieser 3D-Scanner ist mit den meisten gängigen Softwareprogrammen kompatibel. Für das Reverse Engineering lässt er sich mit EXModel und Geomagic Design X verwenden. Für die Prüfung unterstützt er Geomagic Control X, PolyWorks Inspector und SHINING3D Inspect und ermöglicht so reibungslose Arbeitsabläufe bei der CAD-Modellierung und der Qualitätskontrolle.
Ja, SHINING3D Inspect ist eine modulare, optimierte 3D-Prüfsoftware mit PTB-zertifizierter Messfunktion, die effizientes Scannen, Analysieren und Erstellen von Berichten in Desktop-, gerätebasierten und automatisierten Arbeitsabläufen ermöglicht. Wenn Sie die Software ausprobieren möchten, reichen Sie einfach einen Antrag ein, um einen Testzugang zu erhalten.
Technische Spezifikationen im Überblick
- Hochgeschwindigkeits-Scan: 93 Laserlinien (Combo+ Wireless) 50 Laserlinien (Combo Wireless)
- Detaillierter Scan: 25 parallele Laserlinien
- Tiefe Löcher scannen: 1 Laserlinie
- VPG: Unterstützt (keine codierten Marker erforderlich)
- Scan-Genauigkeit: 0,02 mm
- Volumetrische Genauigkeit: 0.02 + 0.03 mm/m
- Volumetrische Genauigkeit mit VPG: 0,02 mm + 0,015 mm/m
- Scan-Geschwindigkeit: Bis zu 9.106.000 Punkte/s (Combo+ Wireless) / Bis zu 7.344.000 Punkte/s (Combo Wireless)
- Max. SichtfeldLaser: 580 × 650 mm; IR: 830 × 700 mm
- Punktabstand: 0,01 bis 10 mm
- Konnektivität: Drahtloser und kabelgebundener Modus
- Gewicht: 550 g
- Zertifizierungen: CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
- Abnahmetest: ISO 10360 (geprüft im nach ISO/IEC 17025 akkreditierten Genauigkeitslabor
Rechnungskauf für Unternehmenskunden
Für Unternehmen und öffentliche Einrichtungen bieten wir flexible Zahlungsmöglichkeiten wie den Rechnungskauf an. Dadurch lassen sich Beschaffungsprozesse einfacher abwickeln und Investitionen effizient planen.
Gerne unterstützen wir Sie auch bei individuellen Anforderungen rund um Angebote, Zahlungsziele oder größere Projektanfragen.
Vorteile
- Schnell
- Präzise
- Vielseitige Scan-Modi
- Kompakt und leicht
- Benutzerfreundliche Scan-Software
- Effiziente Integration von Scandaten
- Ergonomisches Design
- Hohe messtechnische Genauigkeit
- Ermöglicht messtechnische Inspektionen, Reverse Engineering und mehr
- Spart Zeit und erhöht die Produktivität
Lieferumfang
- 1x SHINING FreeScan Combo+ Wireless 3D Scanner
- 1x in einem hochwertigen Hartschalen-Transportkoffer
- 1x Netzteil
- 2x VPG-Maßstäbe
- 1x USB-Stick für Dongle
- 1x Kalibrierplatte
- 1x Klebepunkte (Referenzpunkte)
- 1x Handschlaufe
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
