Shining 3D FreeScan Trak Nova+
![youtube - [Video]](/web/image/product.image/14033/image_128/youtube%20-%20%5BVideo%5D?unique=fa48c55)
| Technologie: 3D Scanner |
| Hersteller: Shining3D |
| Modellserie: FreeScan |
| Artikel-Nr.: | NEU00207 |
| EAN: | |
| Herstellernr.: |
Kostenloser Versand innerhalb Deutschlands ab 79,00 €
Breitwiesenstr. 28,
70565 Stuttgart
Deutschland
E-Mail: sales@shining3d.com
Das sind die gesetzlichen Vertreter des Herstellers in der EU. Sie stellen sicher, dass das Produkt alle geltenden Sicherheitsvorschriften erfüllt.

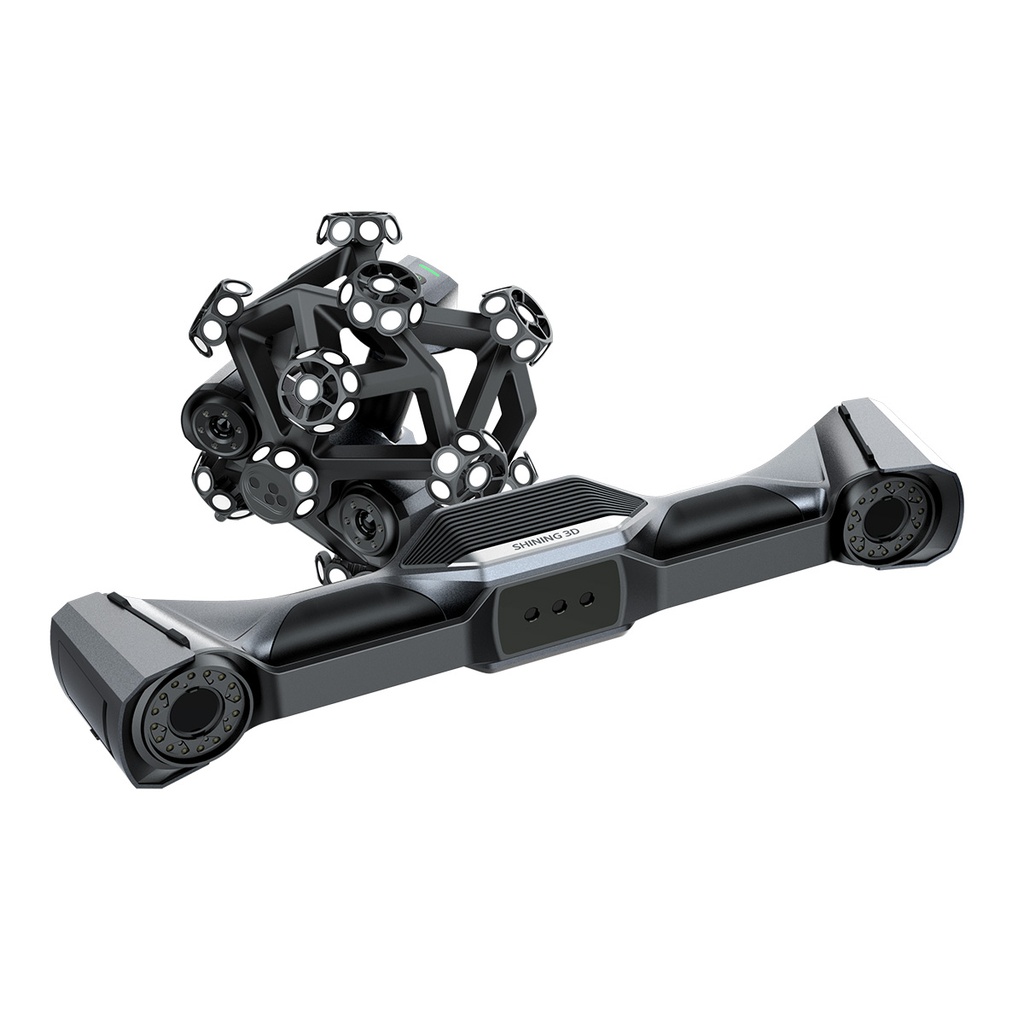

Shining 3D FreeScan FreeScan Trak Nova+
Drahtloses multifunktionales dynamisches Tracking- und Scanning-System
- All-In-One Scanning System
- Abnehmbarer Handheld-Scanner
- Dynamisches Tracking
- Integrierte Videophotogrammetrie (VPG)
- Vollständig Kabellos
- Mühelos Tragbar
Klein in der Form, groß in der Leistung.
Von Baumaschinen bis zum Schienenverkehr, von der Luftfahrt bis zum Energiesektor, die FreeScan Trak Nova-Serie wurde entwickelt, um die vielfältigen Anforderungen von Branchen zu erfüllen, die bei der präzisen und effizienten Großteilevermessung auf extreme Mobilität, Produktivität und Flexibilität setzen.

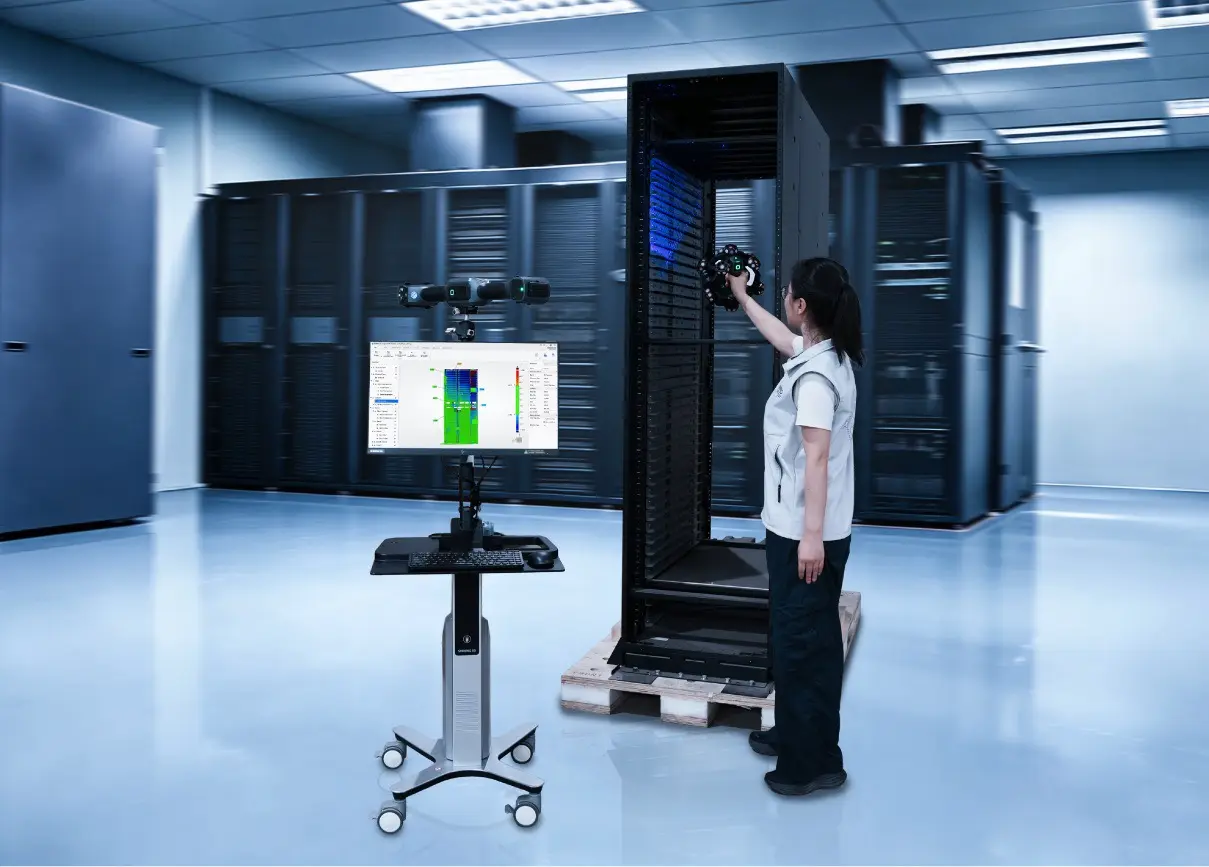

Dynamischer Tracking-Scan: Kompakt und wendig
Echtzeit-Tracking ermöglicht schnelles, flexibles und markierungsfreies 3D-Scannen. Dank seines kabellosen und kompakten Designs eignet sich das System hervorragend zum Scannen von engen Räumen und gewährleistet effiziente und präzise Messungen.

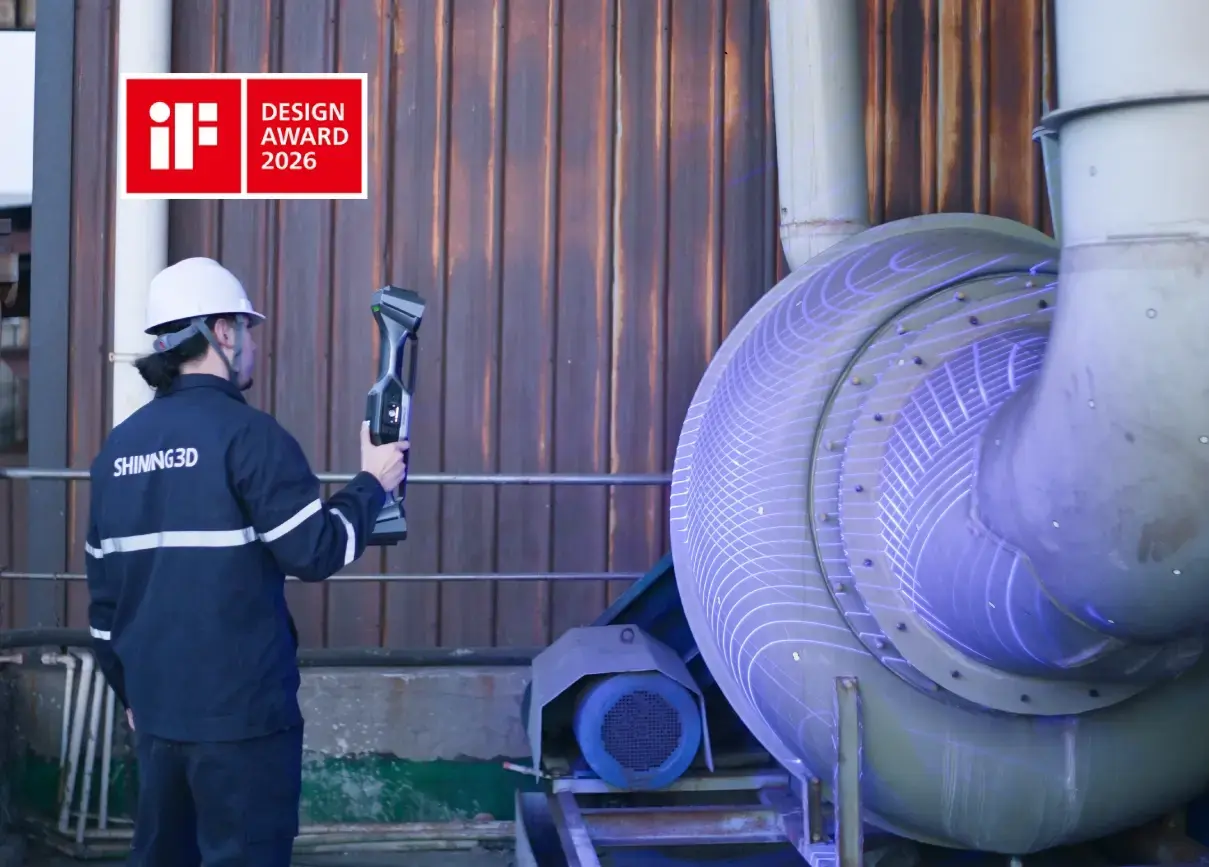

Flexibles & Teilbares System
FreeScan Trak Nova wurde für sein innovatives Design mit dem iF Design Award 2026 ausgezeichnet. Es umfasst einen abnehmbaren Handscanner. Der Tracker FreeScan UE Nova dient auch als handgeführter Laserscanner mit dem größten FOV auf dem Markt und bietet so eine unvergleichliche Effizienz und Flexibilität.
- Großflächiger Scanbereich mit 2,6 × 2,2 m FOV
- Extrem schnelle Scangeschwindigkeit
- Geprüft in unserem nach ISO 17025 akkreditierten Präzisionslabor gemäß den Normen VDI/VDE 2634 Teil 3 und ISO 10360.

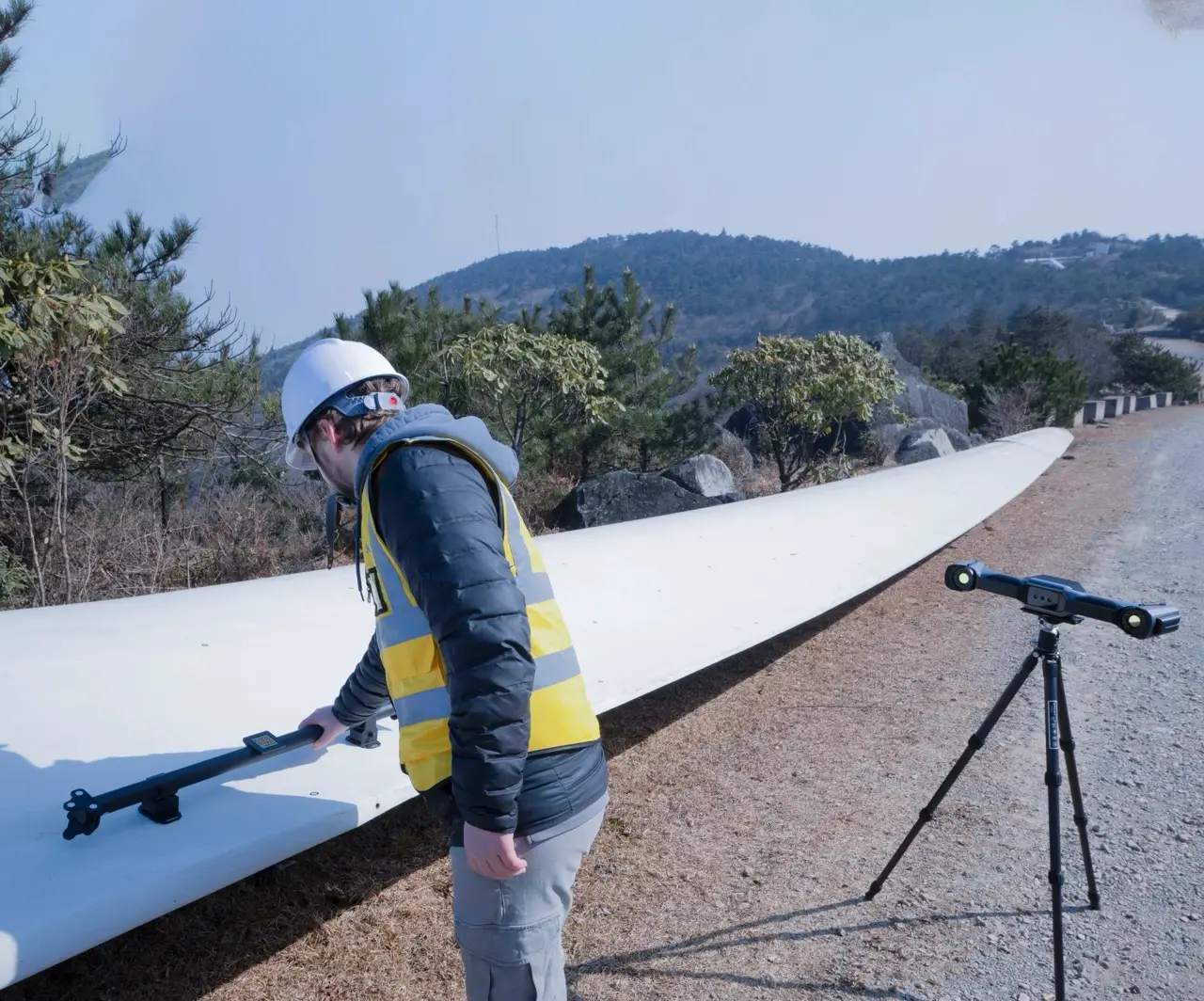

Video-Photogrammetrie (VPG)
Die FreeScan Trak Nova-Serie verfügt über die patentierte Video-Photogrammetrie (VPG) von SHINING 3D, die kodierte Marker überflüssig macht. Durch die Integration der Photogrammetrie-Technologie mit einem Kalibrierungsstab ermöglicht es die Verifizierung von Markern in Echtzeit durch Videoaufnahmen. Dies gewährleistet eine konsistente volumetrische Genauigkeit und rationalisiert den Einrichtungsprozess für ein effizientes Scannen von großen Objekten.

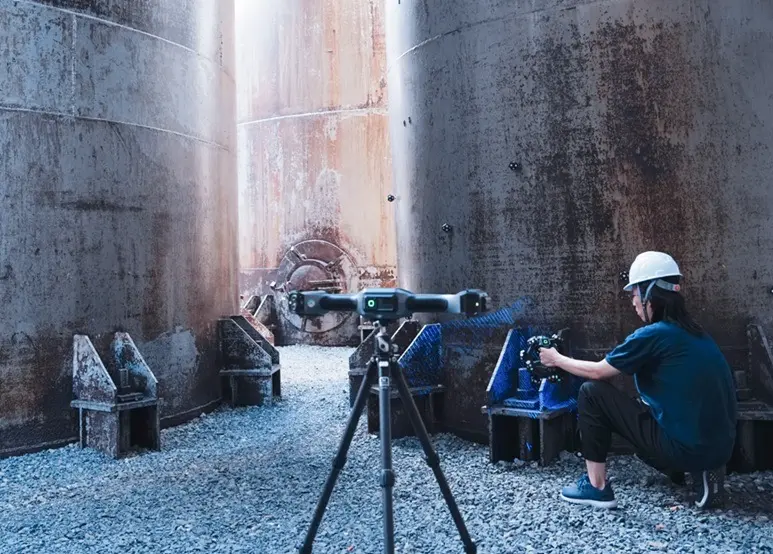

Für mehr Produktivität entwickelt
Die FreeScan Trak Nova+ erreicht Scan-Geschwindigkeiten von bis zu 7.600.000 Punkten pro Sekunde und ermöglicht so die schnelle Erfassung hochwertiger 3D-Daten – bei gleichbleibend hoher Detailtreue.
Frei zum Scannen, gebaut für Leistung
Integrierte drahtlose Module: Größere Freiheit beim Scannen großer Objekte oder in engen Räumen, ohne die Einschränkungen durch Kabel oder externe Geräte. Diese nahtlose Integration ermöglicht die Übertragung von Scandaten in Echtzeit und gewährleistet hohe Bildraten und eine stabile Datenübertragung.
Eingebaute Computermodule: Mit fortschrittlichen Computermodulen sorgen sowohl der Tracking-Scanner als auch der Weitbereichsscanner für eine schnelle und effiziente Verarbeitung.
Einfach zu tragen, leicht zu transportieren
Alles, was Sie brauchen, ist in einem tragbaren Koffer untergebracht. Die leichte Kohlefaserstruktur sorgt für Stabilität und zuverlässige Leistung in jeder Umgebung.
TE Nova: 1.2 kg
UE Nova: 1.6 kg

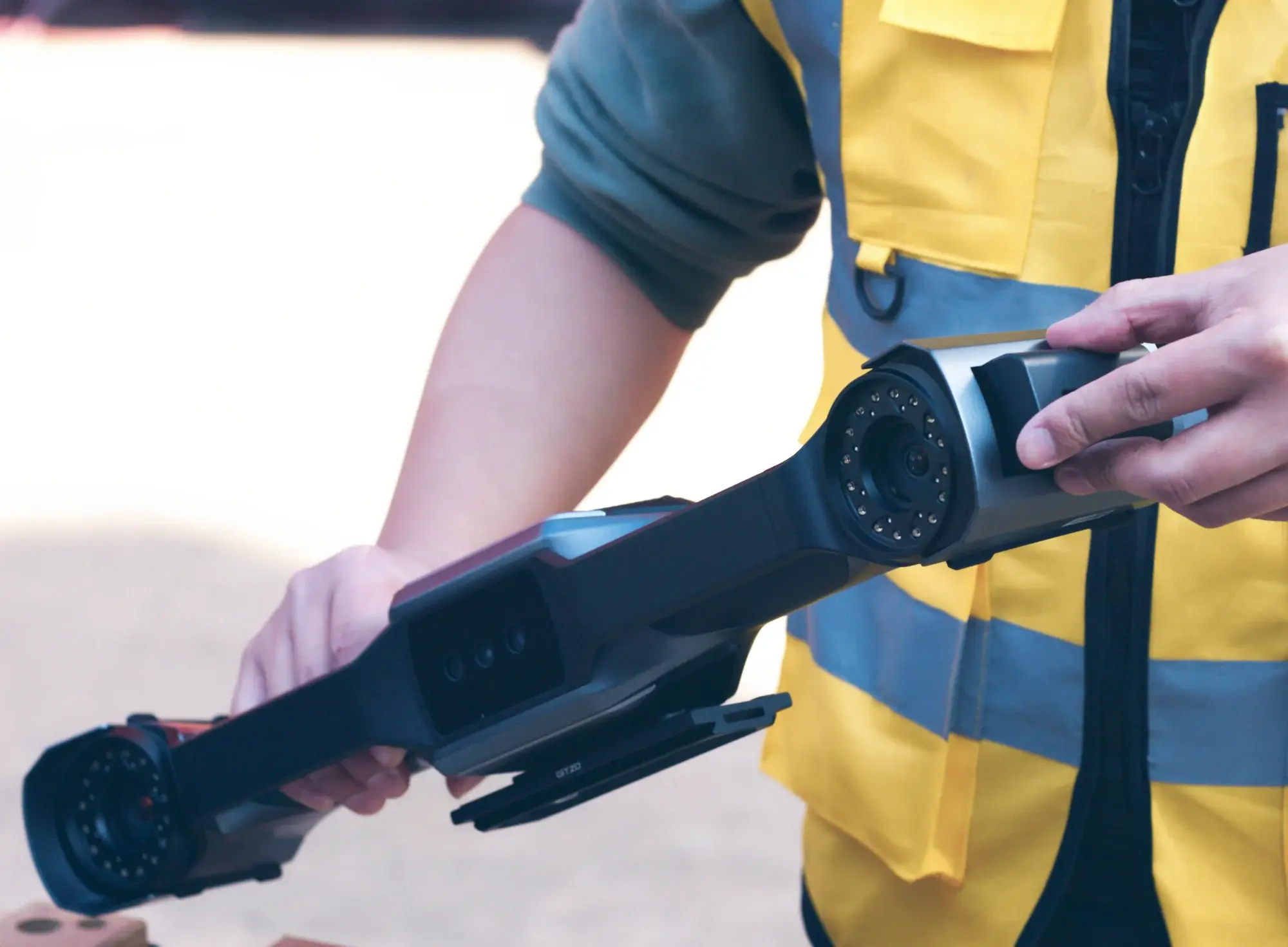

Immer in Bewegung mit austauschbaren Akkus
Die FreeScan Trak Nova-Serie ist mit herausnehmbaren Batterien ausgestattet, die eine längere Scanzeit ermöglichen. Sie können die Batterien einfach austauschen, um Ihren Arbeitsablauf nicht zu unterbrechen, selbst bei langen Projekten oder an abgelegenen Orten.

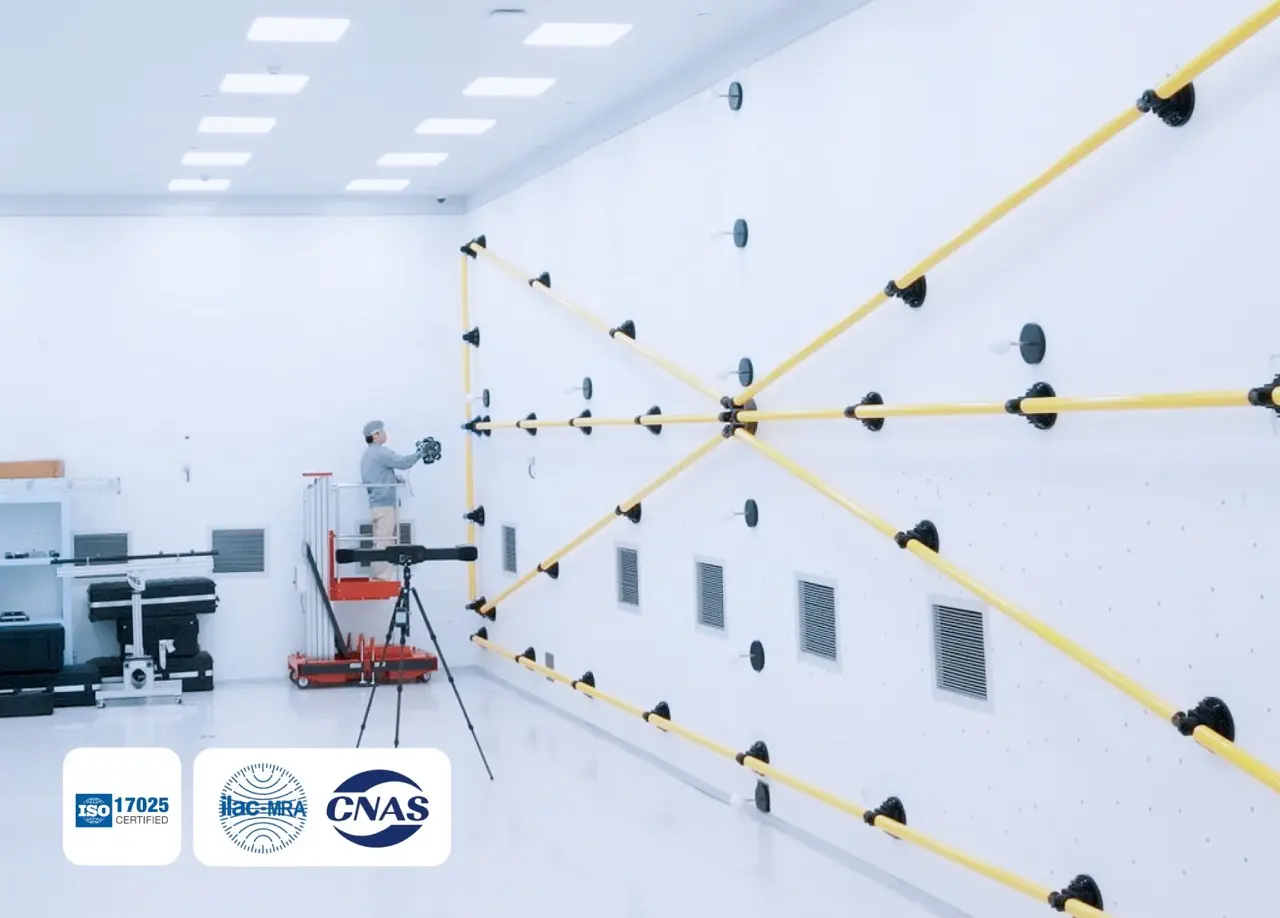

Zertifizierte messtechnische Genauigkeit
Verifizierte Normen: Strenge Abnahmeprüfungen gemäß VDI/VDE 2634 und ISO 10360.
Akkreditiertes Labor: Kalibriert in unserem ISO/IEC 17025-Genauigkeitslabor.
Vollständige Rückverfolgbarkeit: Unser integriertes Kontrollsystem gewährleistet, dass jede Messung international rückverfolgbar ist.

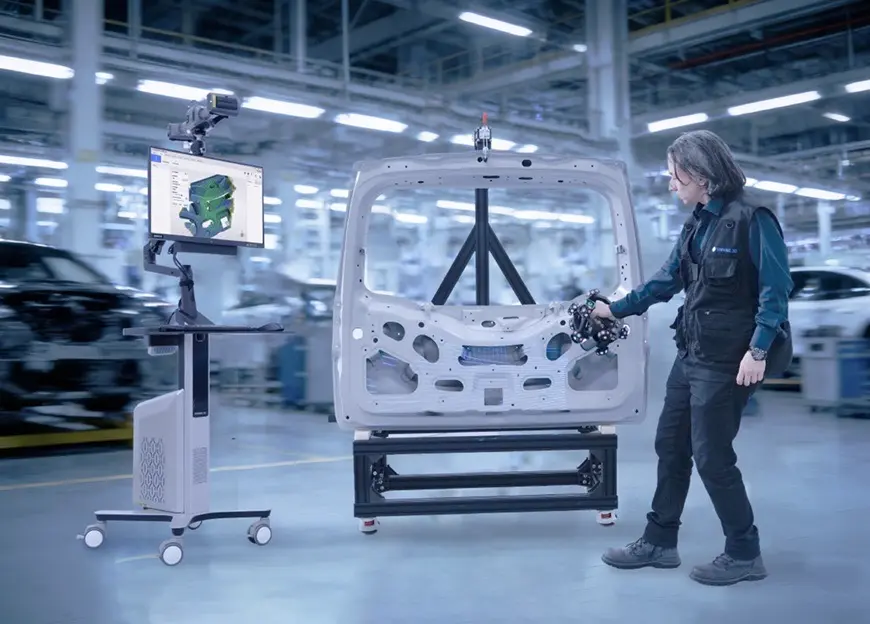

Mobile Workstation
Die mobile All‑in‑One‑Workstation für die FreeScan Trak Nova-Serie vereint Hochleistungscomputer und integrierte Stromversorgung – für flexibles, kabelloses 3D‑Scannen und Prüfung vor Ort.
FreeScan Trak Software
Mehrere Scan-Modi Datenfusion
Das System kombiniert nahtlos Weitbereichs-Laserscanning für die Erfassung der Gesamtstruktur mit dynamischem Tracking für detaillierte lokale Merkmale, wodurch eine breite Abdeckung und feine Details in einen einheitlichen Datensatz integriert werden.
Intelligente Auflösung
Passt die Netzauflösung automatisch an die Krümmung des Objekts an und sorgt so für klarere und detailliertere Merkmale.
KI-gestützte Merkmalserkennung
Die intelligente Begrenzungserkennung ermöglicht eine schnelle und präzise Messung von rundenLöchern, rechteckigen Löchern und Schlitzen und gewährleistet eine hochwertigeund hochgenaue Datenerfassung.
SHINING3D Inspektionsmodul
Integriertes, von der PTB zertifiziertes SHINING3D Inspect-Modul für eine zuverlässige und qualitativ hochwertige Prüfung.

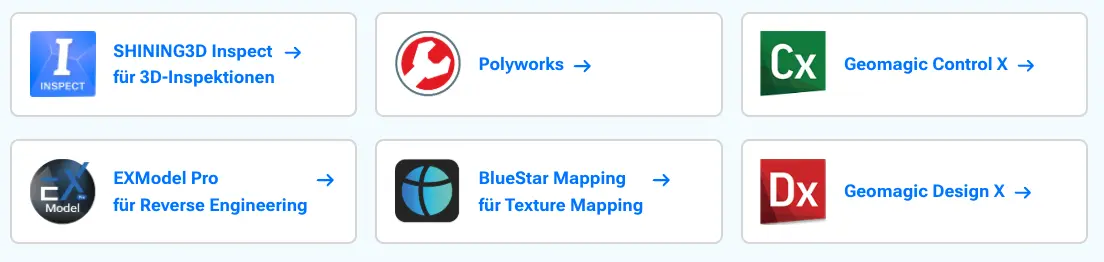

Kompatible Software
Empfohlene Computerkonfiguration:
OS: Windows 10 Pro (64-bit) / Windows 11 Pro (64-bit)
Processor: Intel Core i7 or i9 (13th/14th Gen HX) or above; Intel Core Ultra 9 285HX or above
Graphics card: NVIDIA GeForce RTX 5080 Laptop GPU or above
VRAM: 16G or above; RAM: 64G or above
Anwendungen
Maschinen und andere Transportmitte
FreeScan UE Nova-Serie zeichnet sich in diesem Bereich durch sein großes Sichtfeld von bis zu 2,6 x 2,2 m und 50 blaue Laserlinien aus, die ein effizientes Scannen von großen Maschinen wie Baggern und Bulldozern ermöglichen. In Kombination mit TE Nova-Serie bildet er ein dynamisches Tracking-System, das auch in instabilen Umgebungen eine hohe Genauigkeit gewährleistet und damit ein ideales Werkzeug für umfassende technische Aufgaben wie Simulationsanalysen, Verschleißerkennung und Reparaturen darstellt.
Energie, Schwerindustrie und öffentliche Versorgungsbetriebe
Das dynamische Tracking-System bietet vielseitige Arbeitsmodi (Nah, Standard, Fern), um verschiedene Entfernungen und Bedingungen zu berücksichtigen. Darüber hinaus ermöglicht das markerlose Scannen eine präzise Datenerfassung innerhalb eines 3,5-Meter-Tracking-Bereichs. Das kabellose und tragbare Design ermöglicht flexibles Scannen in schwer zugänglichen Bereichen ohne Kabelzwang. Dank all dieser Eigenschaften eignet sich das Gerät hervorragend für die Erfassung großer Anlagen wie Kraftwerke und Windparks.
Automobilindustrie
Im Automobilsektor kann der vielseitige Trak Nova-Serie sowohl flache Oberflächen als auch komplexe Details genau scannen. Die Kombination aus Agilität, leichtem Design und garantierter Genauigkeit beim 3D-Scannen macht ihn ideal für die Erfassung einer Vielzahl von Fahrzeugteilen - von Motorhauben, Türverkleidungen und Spoilern bis hin zu komplizierten Innenräumen, die oft schwierig zu navigieren sind.
Museen, Kunst und Kulturgüter
Die FreeScan Trak Nova-Serie erfasst komplizierte Details mit hoher Genauigkeit und eignet sich daher perfekt zum Scannen empfindlicher Artefakte. Das kompakte und leichte Design des Scanners ermöglicht eine einfache Nutzung über einen längeren Zeitraum und ist damit ideal für Künstler und Restauratoren, die an detaillierten und anspruchsvollen Projekten arbeiten.
FAQ
Im kabellosen Modus kann TE Nova-Serie bis zu 2,5 Stunden betrieben werden, während UE Nova-Serie etwa 1 Stunde durchhält. Beide Geräte verwenden austauschbare Standardbatterien, die ein kontinuierliches Scannen ohne Unterbrechungen ermöglichen.
Ja, für den Betrieb im kabellosen Modus ist ein WLAN-Router erforderlich. SHINING 3D legt dem Lieferumfang einen Router bei. Falls Sie jedoch Ihren eigenen Router verwenden möchten, empfehlen wir für optimale Leistung einen Wi-Fi-6-Router. unterbrechungsfreies, kontinuierliches Scannen ermöglichen.
Nein. Die kabellose Verbindung dient ausschließlich der Datenübertragung und hat keinen Einfluss auf die Messgenauigkeit.
Die volumetrische Genauigkeit bezeichnet die Messpräzision eines Scanners über seinen gesamten Messvolumenbereich hinweg, nicht nur die Genauigkeit einzelner Punkte. Sie ist eine entscheidende Kennzahl für die Inspektion großer Bauteile, da sie widerspiegelt, wie Messabweichungen mit zunehmender Entfernung akkumulieren.
Das System nutzt die patentierte videobasierte Photogrammetrie-Technologie von SHINING 3D, um die Gesamtgenauigkeit zu erhöhen. Der UE Nova unterstützt eine maximale Photogrammetrie-Arbeitsdistanz von 3,5 Metern und ermöglicht so die effiziente Erfassung und Generierung globaler Markerdaten für verbesserte Präzision.
Ja. Der Scanner liefert Prüfberichte und Kalibrierzertifikate, die auf internationale Normen wie VDI/VDE 2634 und ISO 10360 rückführbar sind (abhängig von den tatsächlich ausgestellten Zertifikaten). Alle Kalibrier- und Verifizierungsverfahren werden im akkreditierten Accuracy Lab von SHINING 3D durchgeführt, das nach den Anforderungen der ISO/IEC 17025 arbeitet
Nein. Die FreeScan Trak Nova-Serie nutzt fortschrittliche Tracking-Technologie und kann die meisten Teile markerlos scannen. Bei sehr großen Oberflächen können Marker jedoch empfohlen werden, um eine optimale Genauigkeit sicherzustellen.
3D-Scanning erfasst die vollständige 3D-Geometrie eines Bauteils in einer einzigen Messung. Im Vergleich zu manuellen Werkzeugen ermöglicht es eine 100-prozentige Oberflächeninspektion, reduziert Bedienfehler und erkennt Formabweichungen, die bei Einzelpunktprüfungen oft übersehen werden. Gegenüber Koordinatenmessgeräten ist es schneller und liefert umfassendere Daten, insbesondere bei komplexen oder Freiformflächen.
Service Optionen
Standardgarantie
Bei Kauf jedes Shining Scanners ist die Standardgarantie enthalten
- Gültig für 1 Jahr
Darin enthalten
- Reparaturkosten für Material oder Herstellungsfehler (ohne Versandkosten)
- Technischer Support: per E Mail Support / ggf. per TeamViewer
- Zugriff auf die Self Service Wissensdatenbank
- Software-Updates
Diese Standard-Garantie ist (nur beim Kauf) erweiterbar auf 2 Jahre
Optional: Peace-of-Mind Care Package
Das „Peace of Mind" Care Package von SHINING 3D ist eine umfassende Garantieerweiterung für professionelle 3D-Scanner-Anwender, die auf hohe Betriebssicherheit und minimale Ausfallzeiten angewiesen sind. Es erweitert die Standardgarantie deutlich und kombiniert priorisierten Service, Unfallschutz und regelmäßige Kalibrierung zu einem Rundum-Sorglos-Paket.
Darin enthalten
- Alle Standardgarantie-Leistungen (s.o.)
- Jährliche Rezertifizierung und Kalibrierung für dauerhaft präzise Messergebnisse
- Leihgerät bei Reparaturen über 7 Arbeitstage
- Unfallschadenschutz: bis zu 2 Schadensfälle pro Jahr, Selbstbeteiligung ab 500 €
- Priorisierter Telefonsupport auf Deutsch, Englisch und Spanisch
- Kostenfreier Hin- und Rückversand im Servicefall (ausgenommen Zoll- und Einfuhrabgaben bei internationalem Versand)
Bitte kontaktieren Sie uns für die Terms of Use mit den detaillierten Garantie und Service-Bedingungen
Vorteile
- Flexibles & teilbares System
- Kompaktes und agiles dynamisches Tracking
- Kabelloses und leichtes Design
- Integrierte Video-Photogrammetrie (VPG)
- Geprüfte Genauigkeit (VDI/VDE 2634 & ISO 10360)
Lieferumfang
- FreeScan Trak Nova+ Haupteinheit
- Abnehmbarer FreeScan UE Nova Handscanner
- Kalibrierstange für VPG
- Tragbarer Transportkoffer
- Akkus und Ladegerät
- Daten- ind Netzkabel
- Bedienungsanleitung
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
Technische Daten
- Hochgeschwindigkeits-Scannen: Enthalten 62 Laserlinien
- Detailliertes Scannen: 25 Laserlinien
- Scannen von tiefen Taschen: 1 einzelne Linie
- Volumetrische Genauigkeit: 0.062 mm (12 m³)
- Volumetrische Genauigkeit mit VPG: 0.046 + 0.012 mm/m (Verlängerungsvolumen)
- VPG: Enthalten (keine kodierten Marker erforderlich)
- FOV Indicator pf FOV: ENTHALTEN
- Tiefenschärfe: 380 mm (170 ~ 550 mm)
- Zertifizierungen: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50,TELEC, TiSAX
- Flexibles FOV: bis zu 2600 x 2200 mm
- Verbindung: Wireless & Wired mode (Fiber optic)
- Gewicht: 1.2 kg
- Abnahmetests: VDl/VDE 2634 Teil3 (zertifiziert in einem nach ISO 17025 zertifizierten Genauigkeitslabor)
