Shining 3D FreeScan Trak ProW+
| Technologie: 3D Scanner |
| Hersteller: Shining3D |
| Modellserie: FreeScan |
| Artikel-Nr.: | NEU00157 |
| EAN: | |
| Herstellernr.: |
Kostenloser Versand innerhalb Deutschlands ab 79,00 €
Breitwiesenstr. 28,
70565 Stuttgart
Deutschland
E-Mail: sales@shining3d.com
Das sind die gesetzlichen Vertreter des Herstellers in der EU. Sie stellen sicher, dass das Produkt alle geltenden Sicherheitsvorschriften erfüllt.

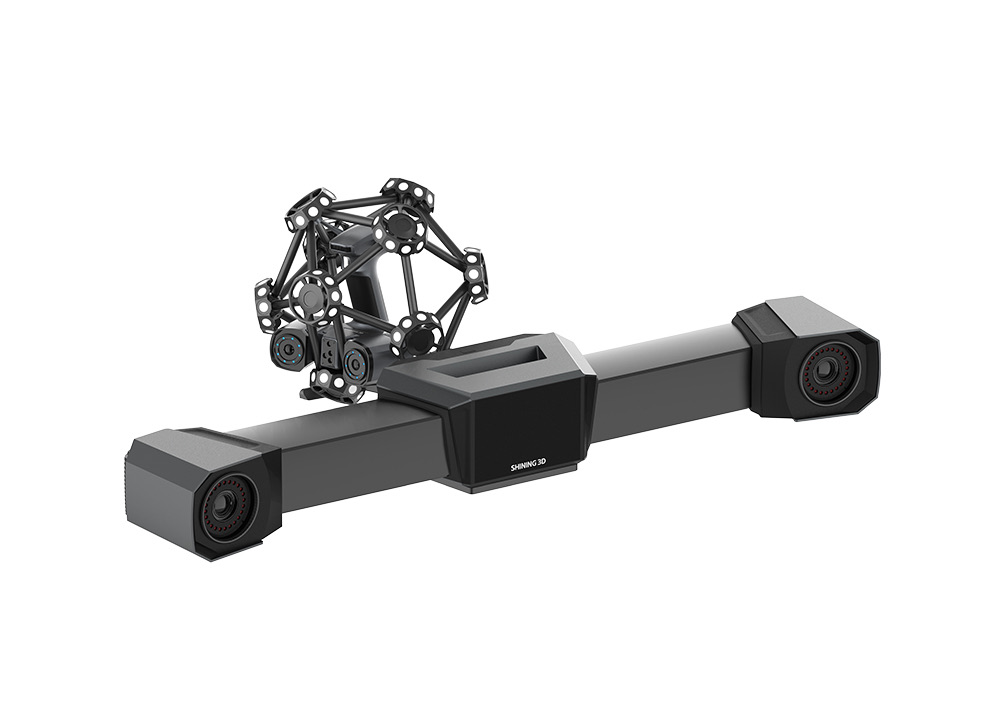

FreeScan Trak ProW+
Drahtloses dynamisches 3D-Tracking- und Scanning-System mit erweiterter Reichweite
Intelligenter tracken, weiter expandieren
Der FreeScan Trak ProW+ verfügt über einen erweiterten Tracking-Bereich und ein großes Scan-Volumen, was ihn zu einer idealen Lösung für umfangreiche 3D-Messaufgaben macht. Durch den kabellosen Betrieb und die Unterstützung einer Powerbank kann er uneingeschränkt mobil einsetzbar sein.
Keine Marker erforderlich: Der Tracker verfolgt den 3D‑Scanner dynamisch anhand seiner Tracking‑Referenzen – so entfällt das manuelle Anbringen von Markierungen auf dem gescannten Objekt.
Schnelleres Scannen: FreeScan Trak ProW+ ermöglicht schnelle und reibungslose Scanaufgaben mit einer Scangeschwindigkeit von bis zu 7.600.000 Punkten/s.
Außergewöhnliche Genauigkeit: FreeScan Trak ProW+ liefert höchstpräzise Scanergebnisse gemäß VDI/VDE 2634 und ISO 10360.
3 Modi für vielseitige Einsatzmöglichkeiten: Der 3D Scanner verfügt über 3 Scan-Modi: Hochgeschwindigkeitsscannen, detailliertes Scannen, Scannen von tiefen Löchern.

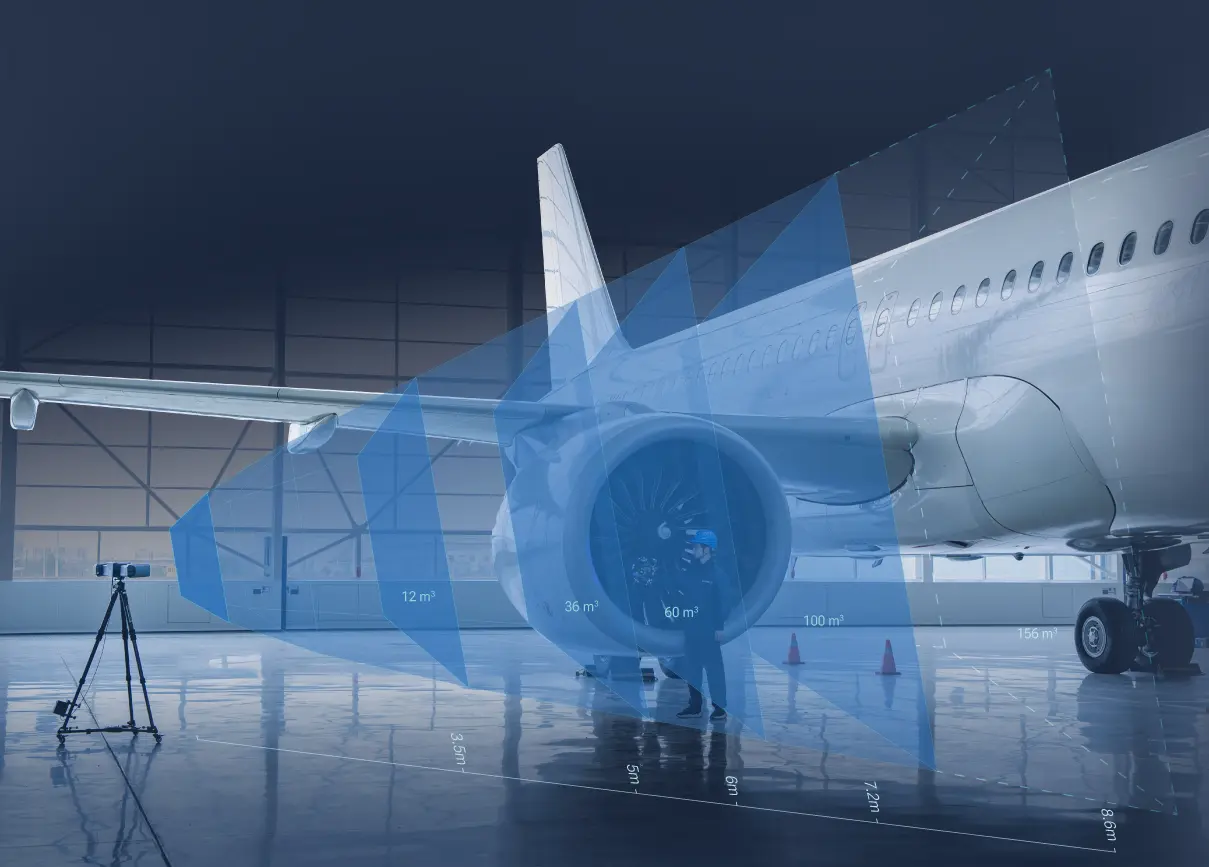

Ultra-Weiter Messbereich
FreeScan Trak ProW+ zeichnet sich durch ein bahnbrechendes Design mit einer ultralangen Verfolgungsdistanz von 8,6 m aus und erweitert das Verfolgungsvolumen einer einzelnen Station auf 156 m³, wodurch der Bedarf an Leapfrog* beim Scannen großer Objekte erheblich reduziert wird.
*(1) Leapfrog: Bezieht sich auf die Technik, das Messgerät zu verlagern, um sein Arbeitsvolumen zu erweitern. Dabei werden Referenzgeometrien (Artefakte) in einer Position gemessen, dann wird das Gerät neu positioniert und dieselben Referenzgeometrien werden erneut gemessen. Diese Referenzpunkte stellen eine Verbindung zwischen der neuen Geräteposition und dem ursprünglichen Koordinatensystem her, so dass die Messungen konsistent in demselben Referenzrahmen angegeben werden können.
Kabelloses Scannen, wo immer Sie hingehen
Der FreeScan Trak ProW+ vereint integrierte Recheneinheit und Wireless‑Module – für ein vollständig kabelloses Scanerlebnis mit Echtzeit‑Datenverarbeitung und stabiler drahtloser Übertragung. Ein intuitives integriertes Display zeigt jederzeit alle relevanten Geräteinformationen an und gewährleistet so effizientes, zuverlässiges und nahtloses Scannen – wo auch immer der Einsatz Sie hinführt.

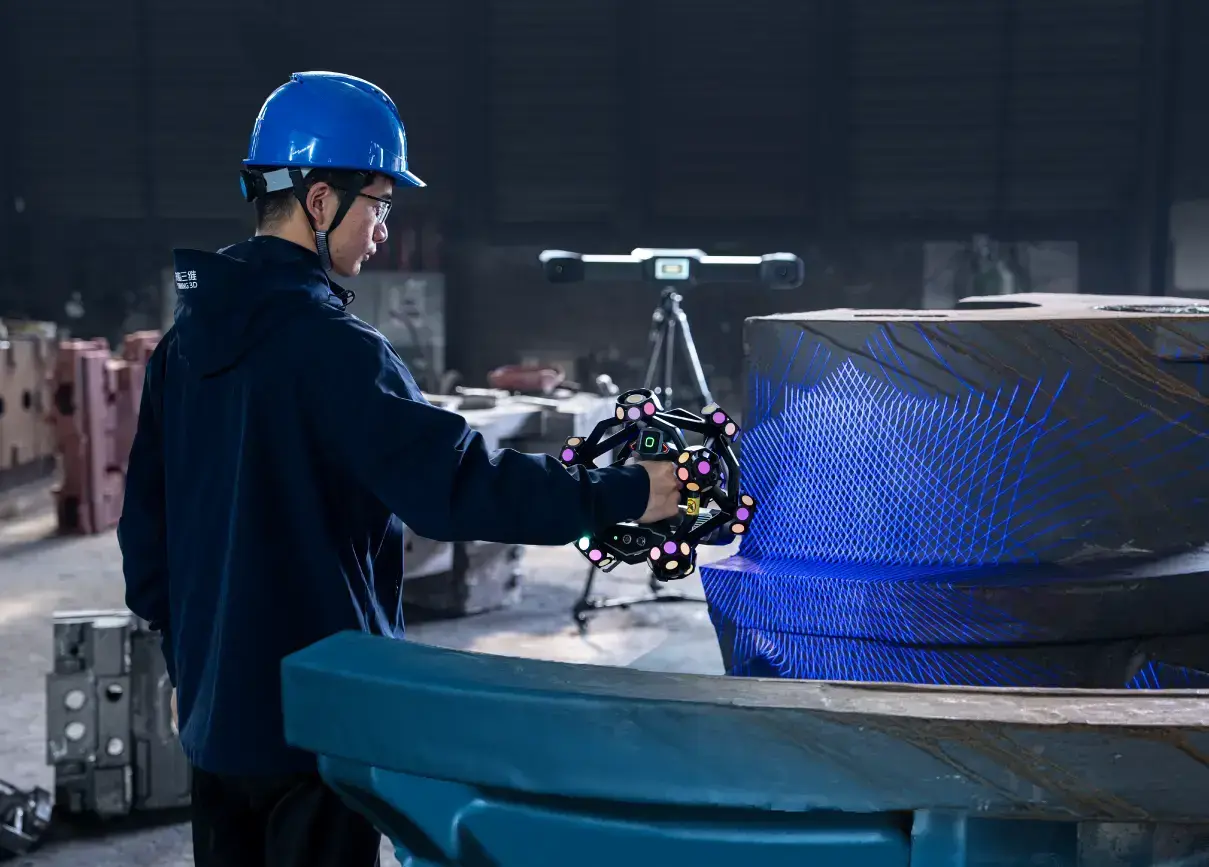

Keine Markierungen erforderlich,
Schnelles Scannen
Der Tracker ermöglicht die Echtzeit‑Erkennung und ‑Positionierung des Scanners – so werden Referenzmarkierungen überflüssig.
Dies steigert die Scan‑Effizienz und optimiert den Arbeitsablauf, bei gleichzeitiger schneller Datenerfassung mit der Scan‑Geschwindigkeit von bis zu 7.600.000 Punkten/s.

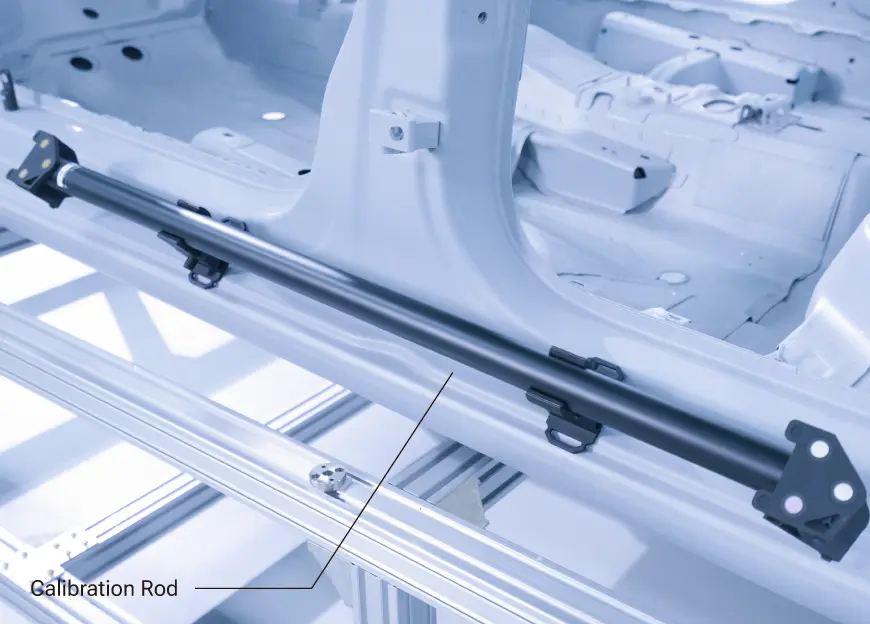

Video-Photogrammetrie (VPG)
FreeScan Trak ProW+ verfügt über die patentierte videobasierte Photogrammetrie von SHINING 3D, die kodierte Ziele überflüssig macht. Durch die Integration der Photogrammetrie-Technologie mit einem Kalibrierungsstab ermöglicht sie die Echtzeit-Verifizierung von Markern durch Videoaufnahmen. Dies gewährleistet eine konsistente volumetrische Genauigkeit und rationalisiert den Einrichtungsprozess für ein effizientes Scannen von großen Objekten.

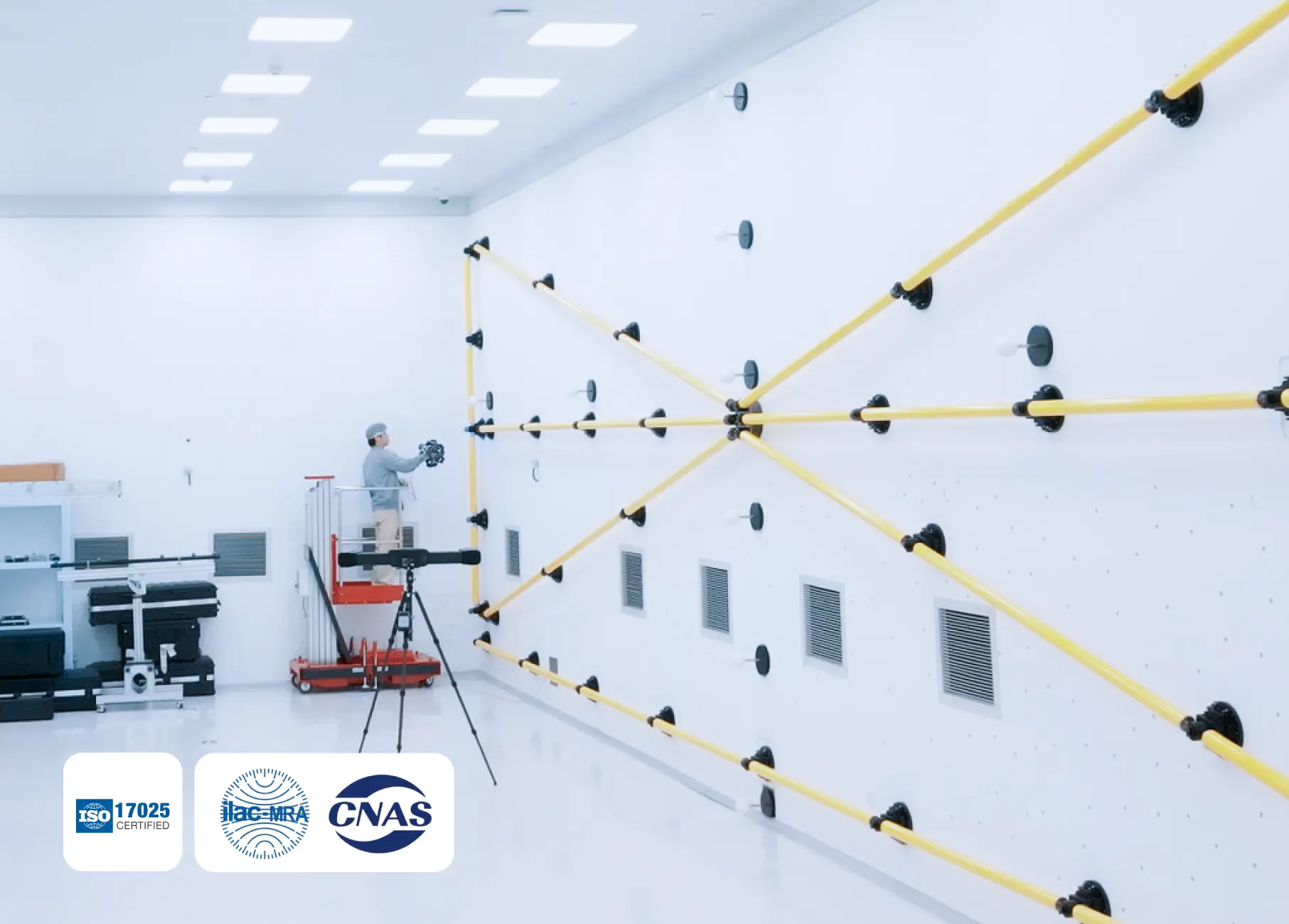

Zertifizierte messtechnische Genauigkeit
- Verifizierte Normen: Strenge Abnahmeprüfungen gemäß VDI/VDE 2634 und ISO 10360.
- Akkreditiertes Labor: Kalibriert in unserem ISO/IEC 17025-Genauigkeitslabor.
- Vollständige Rückverfolgbarkeit: Unser integriertes Kontrollsystem gewährleistet, dass jede Messung international rückverfolgbar ist.

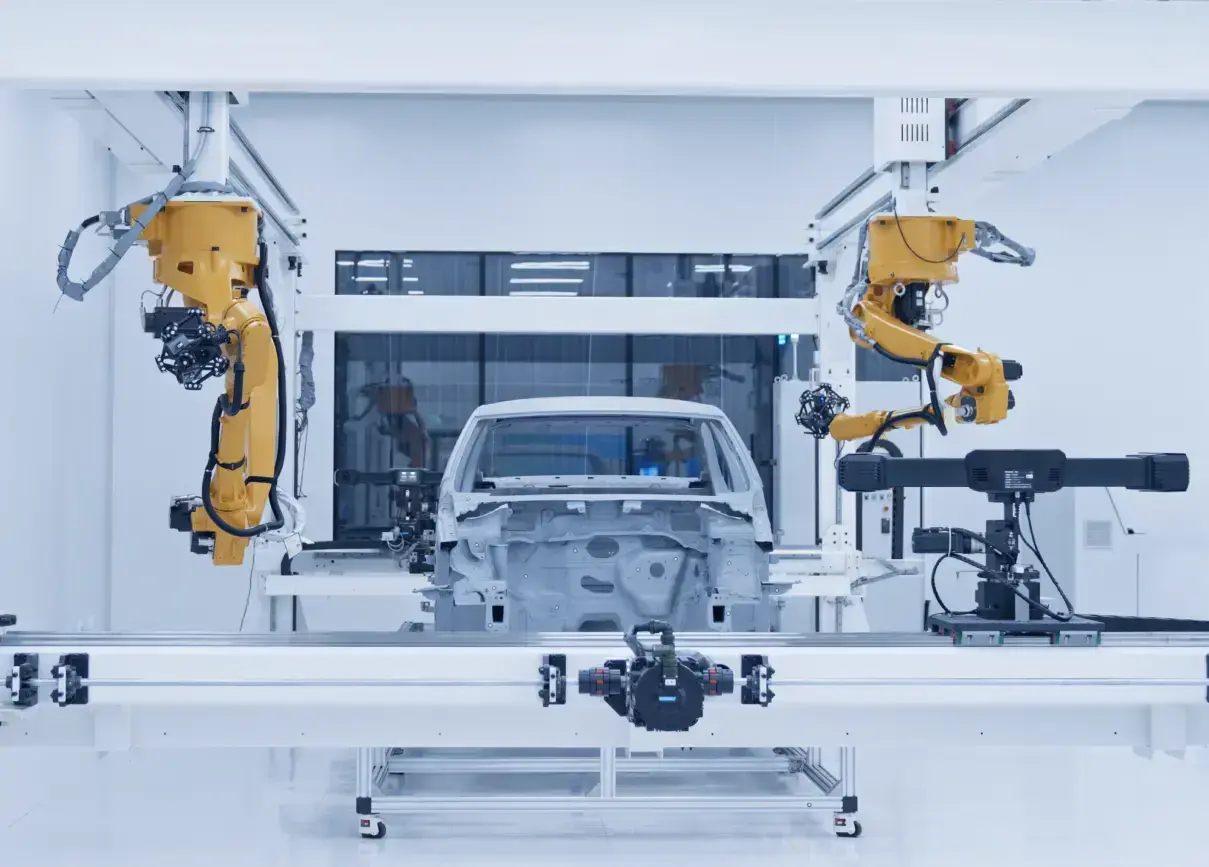

Individuelle Messlösungen
SHINING 3D bietet flexible, maßgeschneiderte Lösungen für unterschiedlichste Scan‑Anforderungen. Dazu gehört beispielsweise eine kollaborative Lösung mit mehreren Systemen, die den Scan‑Bereich erheblich erweitert und auch die Anforderungen extrem großer Objekte problemlos erfüllt. Durch die Zusammenarbeit mehrerer Geräte lässt sich ein größerer Bereich abdecken – für ein effizientes, flexibles und genaues Vollfeld‑Scanning.

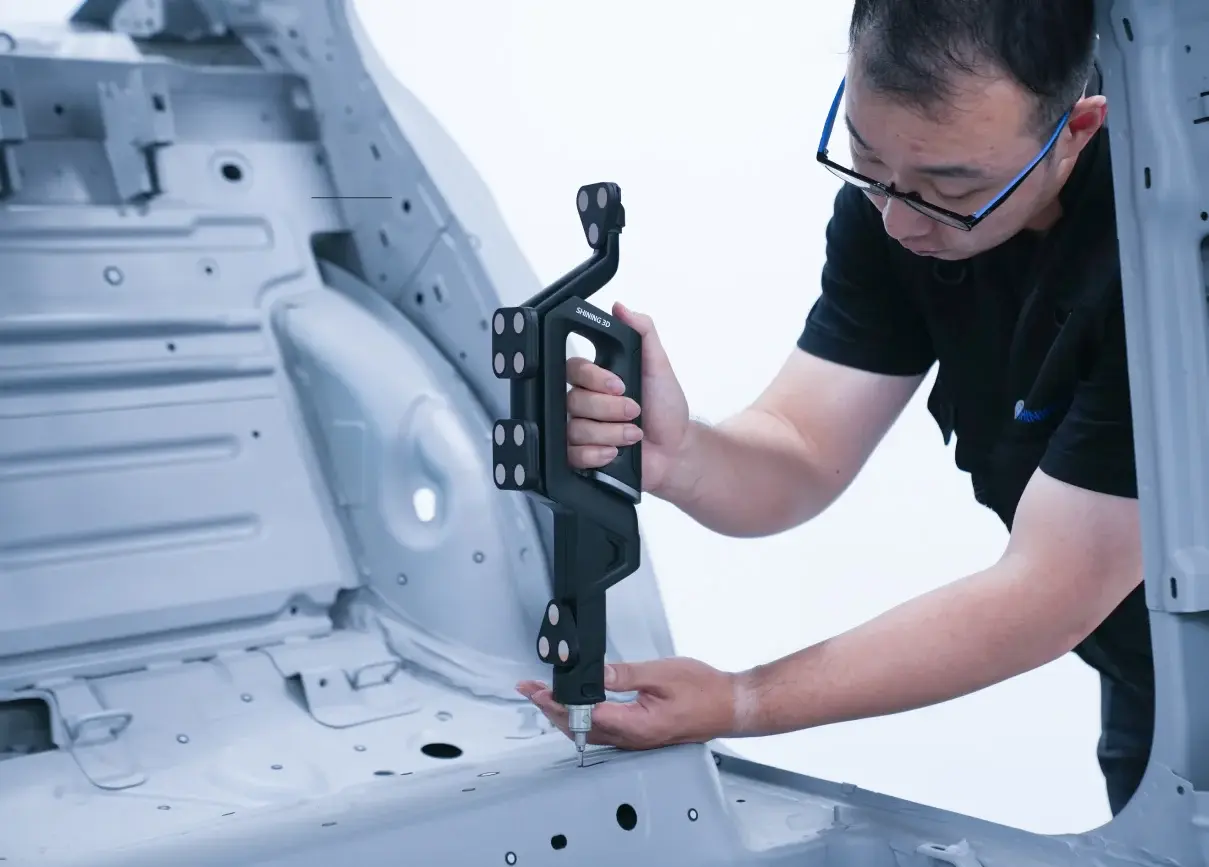

FreeProbe Serie (Optional)
Konzipiert für schnelle Werkstattmessungen und Inspektionen, erfasst die FreeProbe Serie präzise geometrische Daten ohne Netzerzeugung. Ideal für verdeckte Bereiche, die für Scanner unzugänglich sind – gewährleistet eine punktgenaue Datenerfassung.
Anwendungsbeispiele
Entdecken Sie, wie Sie durch die Integration eines Shining3D Scanners in Ihren Workflow die Effizienz steigern und bemerkenswerte Ergebnisse erzielen können.

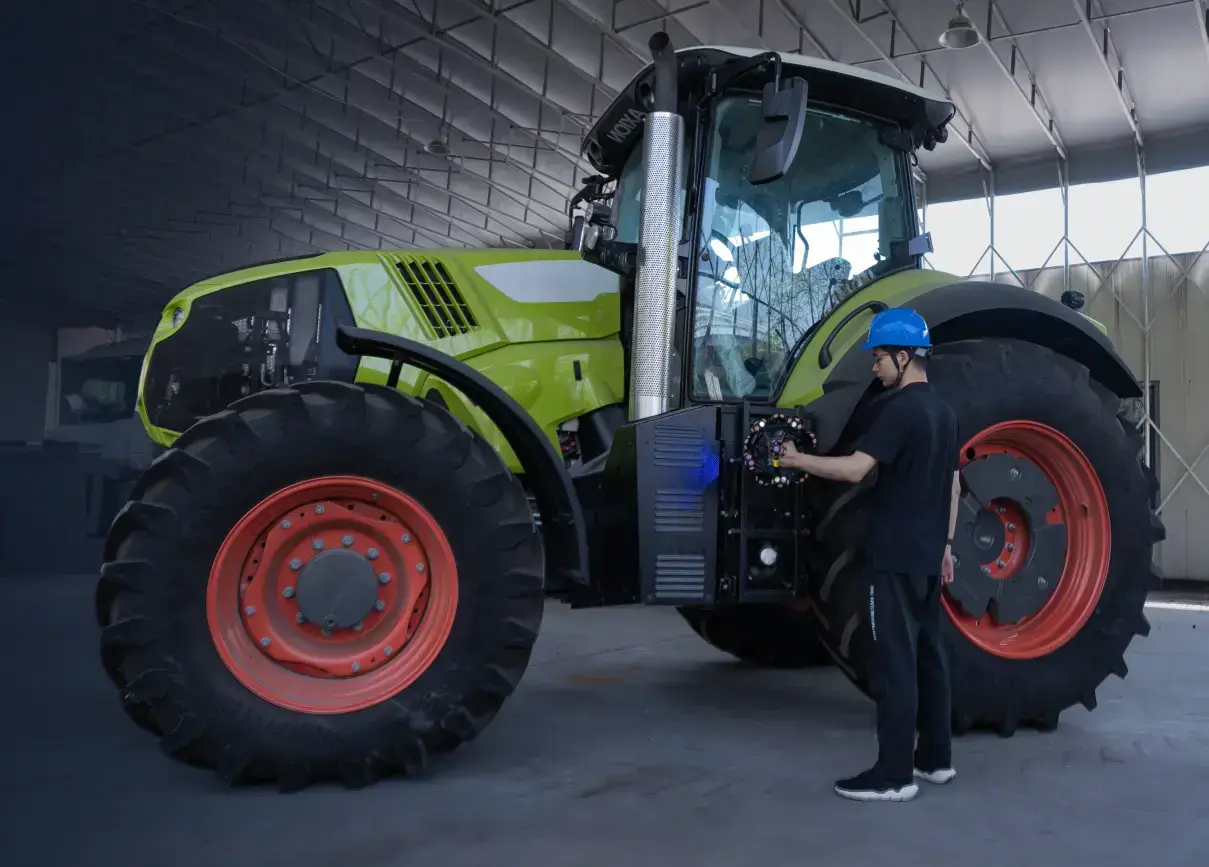

Technische Maschinen und andere Transportmittel
Ausgestattet mit drei wählbaren Laserlinienmodi und einer Hochgeschwindigkeits-Scanfunktion gewährleistet der FreeScan Trak ProW+ eine effiziente und genaue Datenerfassung sowohl in Innenräumen als auch im Freien. Dies macht ihn zu einer hervorragenden Wahl für detaillierte Scans von Rumpfzubehör und Schienen sowie für Inspektionen und Reverse-Engineering-Projekte.
Energie, Schwerindustrie und öffentliche Versorgungsbetriebe
Die dynamische Verfolgungsfunktion des Scanners ermöglicht präzises Scannen, ohne dass Markierungen erforderlich sind. Dieses Langstrecken-Trackingsystem unterstützt eine maximale Tracking-Distanz von bis zu 8,6 m und deckt mit einer Station einen Bereich von bis zu 156 m³ ab. Mit dieser großen Reichweite eignet es sich perfekt für die Erfassung großflächiger, genauer Daten - ideal für Anwendungen wie die Inspektion von Wasserturbinen und Erdölbohrern zur Erkennung von Verformungen und Schäden.
Automobilindustrie
FreeScan Trak ProW+ ist mit seinen drei Laserlinienmodi in der Lage, sowohl flache Oberflächen als auch komplizierte Details effizient zu scannen. In Verbindung mit einer leistungsstarken Software ist er ein hervorragendes Werkzeug für die Analyse von Oberflächenverformungen und die präzise Messung von Löchern in Blechen und anderen Komponenten.
FreeScan Trak Software
Visualisierung der Datenqualität in Echtzeit
Die Benutzer können die Qualität der gescannten Marker während der Videophotogrammetrie abrufen und die Vollständigkeit der Daten während des Scannens überprüfen.
Automatische Netzauflösung
Passt die Netzauflösung automatisch an die Krümmung des Objekts an und sorgt so für klarere und detailliertere Merkmale.
KI-gestützte Merkmalserkennung
Die intelligente Grenzflächenerkennung ermöglicht ein schnelles, genaues Scannen und Messen von runden und quadratischen Löchern und liefert hochpräzise Lochdaten.
SHINING3D Inspect
Integriertes, von der PTB zertifiziertes Prüfmodul für eine zuverlässige und qualitativ hochwertige Vollformatprüfung.
Kompatible Software
FAQ
Ja. Der Scanner liefert Prüfberichte und Kalibrierzertifikate, die auf internationale Normen wie VDI/VDE 2634 und ISO 10360 rückführbar sind (abhängig von den tatsächlich ausgestellten Zertifikaten). Alle Kalibrier- und Verifizierungsverfahren werden im akkreditierten Accuracy Lab von SHINING 3D durchgeführt, das nach den Anforderungen der ISO/IEC 17025 arbeitet.
Nein. Die kabellose Verbindung dient ausschließlich der Datenübertragung und hat keinen Einfluss auf die Messgenauigkeit.
Der 3D-Scan erfasst die vollständige 3D-Geometrie eines Bauteils in einer einzigen Messung. Im Vergleich zu manuellen Werkzeugen ermöglicht er eine 100-prozentige Oberflächeninspektion, reduziert Bedienfehler und erkennt Formabweichungen, die bei Einzelpunktprüfungen oft übersehen werden. Gegenüber Koordinatenmessgeräten ist er schneller und liefert umfassendere Daten, insbesondere bei komplexen oder Freiformflächen.
Die volumetrische Genauigkeit bezeichnet die Messpräzision eines Scanners über seinen gesamten Messvolumenbereich hinweg, nicht nur die Genauigkeit einzelner Punkte. Sie ist eine entscheidende Kennzahl für die Inspektion großer Bauteile, da sie widerspiegelt, wie Messabweichungen mit zunehmender Entfernung akkumulieren.
Nein. Der FreeScan Trak ProW+ nutzt fortschrittliche Tracking-Technologie und kann die meisten Teile markerlos scannen. Bei sehr großen Oberflächen können Marker jedoch empfohlen werden, um eine optimale Genauigkeit sicherzustellen.
3D-Scanning wird für Reverse Engineering eingesetzt, indem die exakte Geometrie eines physischen Objekts erfasst und in ein digitales 3D-Modell oder eine CAD-Datei umgewandelt wird – insbesondere wenn keine ursprünglichen Konstruktionsdaten vorliegen. Für die 3D-Inspektion werden die Scandaten mit dem CAD-Modell verglichen, um Maßabweichungen schnell zu identifizieren und sicherzustellen, dass Bauteile den Konstruktions- und Qualitätsanforderungen entsprechen
Nein. Sowohl der kabelgebundene als auch der kabellose Modus bieten unter vollen Betriebsbedingungen eine identische Datenübertragungsbandbreite, was eine gleichbleibende Scangeschwindigkeit in beiden Modi gewährleistet.
Service Optionen
Standardgarantie
Bei Kauf jedes Shining Scanners ist die Standardgarantie enthalten
- Gültig für 1 Jahr
Darin enthalten
- Reparaturkosten für Material oder Herstellungsfehler (ohne Versandkosten)
- Technischer Support: per E Mail Support / ggf. per TeamViewer
- Zugriff auf die Self Service Wissensdatenbank
- Software-Updates
Diese Standard-Garantie ist (nur beim Kauf) erweiterbar auf 2 Jahre
Optional: Peace-of-Mind Care Package
Das „Peace of Mind" Care Package von SHINING 3D ist eine umfassende Garantieerweiterung für professionelle 3D-Scanner-Anwender, die auf hohe Betriebssicherheit und minimale Ausfallzeiten angewiesen sind. Es erweitert die Standardgarantie deutlich und kombiniert priorisierten Service, Unfallschutz und regelmäßige Kalibrierung zu einem Rundum-Sorglos-Paket.
Darin enthalten
- Alle Standardgarantie-Leistungen (s.o.)
- Jährliche Rezertifizierung und Kalibrierung für dauerhaft präzise Messergebnisse
- Leihgerät bei Reparaturen über 7 Arbeitstage
- Unfallschadenschutz: bis zu 2 Schadensfälle pro Jahr, Selbstbeteiligung ab 500 €
- Priorisierter Telefonsupport auf Deutsch, Englisch und Spanisch
- Kostenfreier Hin- und Rückversand im Servicefall (ausgenommen Zoll- und Einfuhrabgaben bei internationalem Versand)
Bitte kontaktieren Sie uns für die Terms of Use mit den detaillierten Garantie und Service-Bedingungen
Vorteile
- Markerfreies und kabelloses Scannen
- Max. 8,6 m Entfernung & 156 m³ Scanvolumen
- Integrierte Video-Photogrammetrie (VPG)
- Kompatibel mit FreeProbe (optional)
- Verifizierte Genauigkeit (VDI/VDE 2634 & ISO 10360)
Lieferumfang
- 1x FreeScan Trak ProW+ 3D Scanner
- 1x Optical Trackeer
- 1x Tripod
- 1x Quality Transport Case
- 1x Akkus
- 1x Battery Charging dock
- 1x Batterie Mount und Clamps
- 1x Calibration Rod
- 1x System Calibrator
- 1x Magnetic Markers
- 1x Markers Set
- 1x Hub
- 1x Roller
- 1x USB Ethernet Adapter
- 1x USB Drive, Dongle
- 1x Power & Data Cable of Scanner
- 1x Power & Data Cable of Tracker
- 1x Power Adapter & Cable
- 1x Tracker Power Bank Cable
- 1x Router Power Cable
- 1x Four Channel Charging Dock & Power Line
- 1x Data Cable (Ethernet)
- 1x Packing List & Certificate
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
Technische Daten
- Scan-Genauigkeit: 0.023 mm
- Punktabstand: 0.01~10 mm
- Volumetrische Genauigkeit (basierend auf dem Messbereich): 0.046 mm(12 m³); 0.063 mm(36 m³); 0.088 mm(60 m³); 0.125 mm(100 m³); 0.156 mm(156 m³)
- Volumetrische Genauigkeit mit VPG: 0.044 + 0.012 mm/m (Verlängerungsvolumen)
- Scan-Geschwindigkeit: 7.600.000 Punkte/s
- Hochgeschwindigkeitsmodus: 93 Laserlinien
- Detaillierter Scan: 25 Laserlinien
- Tiefe Löcher scannen: 1 Laserlinie
- VerbindungKabelloser und kabelgebundener Modus (Glasfaser)
- ZertifizierungenCE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
- AbnahmetestVDl/VDE 2634 Teil3 (zertifiziert in ISO 17025 zertifiziertem Genauigkeitslabor)
