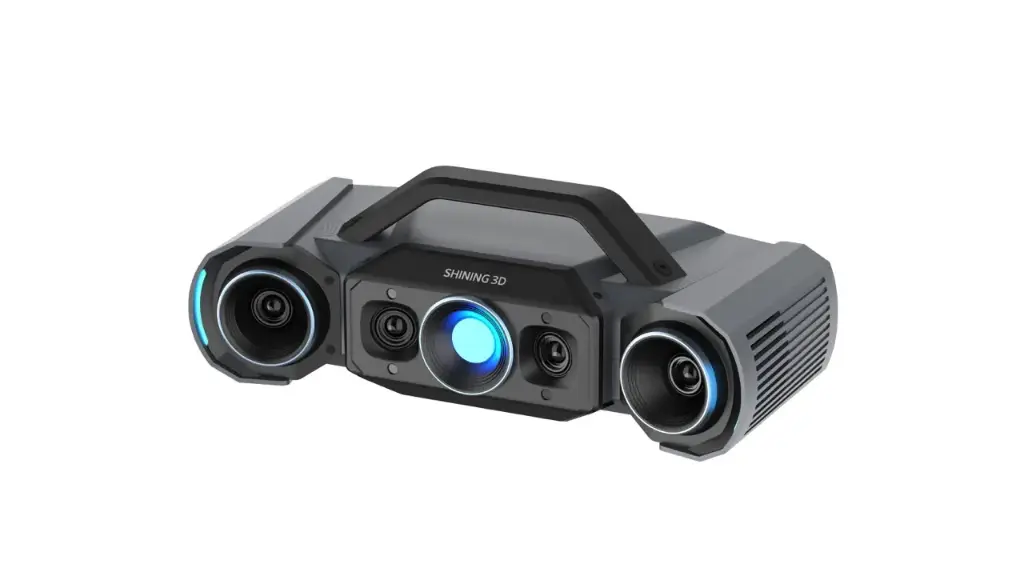

Shining 3D OptimScan Q12 3D Scanner
| Technologie: 3D Scanner |
| Angebote /Deals: Kein Deal |
| Scanverfahren: Handheld |
| Hersteller: Shining3D |
| Artikel-Nr.: | SHWSH00106 |
| EAN: | |
| Herstellernr.: |
Kostenloser Versand innerhalb Deutschlands ab 79,00 €
Breitwiesenstr. 28,
70565 Stuttgart
Deutschland
E-Mail: sales@shining3d.com
Shining 3D OptimScan Q12 3D Scanner
Hochpräziser 3D-Messscanner
- 4 × 12,3-Megapixel-Kameras.
- Zwei Scanbereiche, zwischen denen mit nur einem Klick gewechselt werden kann.
- Monokular-Stereo-Fusion (MSF)
- Mehrfachbelichtung
- Einzelaufnahme < 1 s
Im Vergleich zur vorherigen Generation bietet der OptimScan Q12 verbesserte Datenerfassungsfähigkeiten, eine höhere Scangeschwindigkeit und eine breitere Materialkompatibilität. Zudem unterstützt er die Integration mit Robotern und ermöglicht so individuelle, vollautomatisierte Lösungen zur Erfüllung spezifischer Anforderungen.
Zuverlässige Hochleistung
OptimScan Q12, ausgestattet mit 4 x 12,3-Megapixel-Kameras, erfasst präzise geometrisch detaillierte Merkmale auf der Oberfläche eines Objekts. In Kombination mit leistungsstarken Hardwaremodulen und fortschrittlichen 3D-Rekonstruktionsalgorithmen liefert er eine beeindruckende Genauigkeit von bis zu 0,005 mm und gewährleistet eine stabile Wiederholbarkeit.
Zwei Scanbereiche,
einfach zu bedienen
Der OptimScan Q12 verfügt über zwei Scanbereiche, die mit nur einem Klick umgeschaltet werden können – ganz ohne manuelle Anpassung von Blende und Brennweite. Die Scandaten aus verschiedenen Bereichen lassen sich nahtlos in der Software zusammenführen, was sowohl Effizienz als auch Detailtreue gewährleistet.
Der OptimScan Q12 wird für kleine bis mittelgroße Objekte in hochpräzisen Anwendungsszenarien empfohlen.
Typische Anwenungen:
- Automotive
- Elektronikindustrie
- Formenbau
Mehrfachbelichtung,
schnelleres Scannen
Angetrieben von einem integrierten Dual-Chip-Rechenmodul ermöglicht der OptimScan Q12 eine schnelle Bilderfassung und Datenverarbeitung. Jeder Scan dauert weniger als eine Sekunde und erfasst beeindruckende 12 Millionen Punkte mit außergewöhnlicher Präzision. Zur weiteren Optimierung des Workflows bietet der Q12 mehrere Belichtungsmodi – darunter eine intelligente automatische Belichtung – wodurch die Scanzeit deutlich reduziert wird, während gleichzeitig optimale Ergebnisse bei unterschiedlichsten Oberflächenbedingungen sichergestellt werden.
Der Scanner verfügt über keine Farbkamera, kann also keine Texturinformation erfassen.
Monokular-Stereo-Fusion
(MSF)
Die Monokular-Stereo-Fusionsfunktion kann die Datenabdeckung effektiv erhöhen und die Vollständigkeit der gescannten Daten verbessern – insbesondere an typischen Stellen wie Ecken und Übergängen von Industrieteilen.
Marker / markerlos
OptimScan Q12 unterstützt markerloses Scannen. Für höhere Genauigkeitsanforderungen kann es 1mm, 2mm oder 4mm nicht reflektierende Marker erkennen.
Vielseitig und hoch anpassungsfähig
Der OptimScan Q12 ist kompakt und leicht zu transportieren, was ihn ideal für flexibles manuelles Scannen macht. Für den halbautomatischen Betrieb lässt er sich mit einem festen Stativ und einem automatischen Drehtisch mit bis zu 20 kg Traglast kombinieren – für höhere Effizienz und gleichbleibende Scanqualität.
Im vollautomatischen Modus lässt sich das System mit einem Roboter integrieren und übernimmt präzise, sich wiederholende Inspektionsaufgaben.
Automatisierte Prüf-Lösung
OptimScan Q12 kann nahtlos in ein intelligentes 3D-Prüfsystem integriert werden und ermöglicht einen vollautomatischen Arbeitsablauf vom Scannen bis zur Berichterstellung.
Arbeitsablauf
Vorteile
- 4 x 12,3-MP-Kameras
- Zwei Scanbereiche, einfach umschaltbar
- Monokulare Stereofusion (MSF)
- Mehrere Belichtungsoptionen
- Einzelaufnahme < 1 s
- Automatisierter, halbautomatischer und manueller Betrieb
Lieferumfang
- 1x SHINING 3D OptimScan Q12
Wichtig: Bild- und Infomaterial sichtbare Roboterarme, Computer und Zubehöre gehören nicht zum Lieferumfang.
Technische Daten
Scanbereich Großer Bereich Kleiner Bereich
Sichtfeld 430 × 300 mm 160 × 110 mm
Punkteabstand 0.1 mm 0.04 mm
Genauigkeit 0.015 mm 0.005 mm
Arbeitsabstand 590 mm 210 mm
Tiefenschärfe 300 mm 60 mm
Auflösung 4 × 12.3MP
Lichtquelle Blue LED
Gewicht 3,5 kg
Abmessungen 366 × 162 × 132 mm
Zertifizierungen CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Abnahmetest VDl/VDE 2634 Teil 2 (zertifiziert in einem nach ISO 17025 zertifizierten Genauigkeitslabor)
