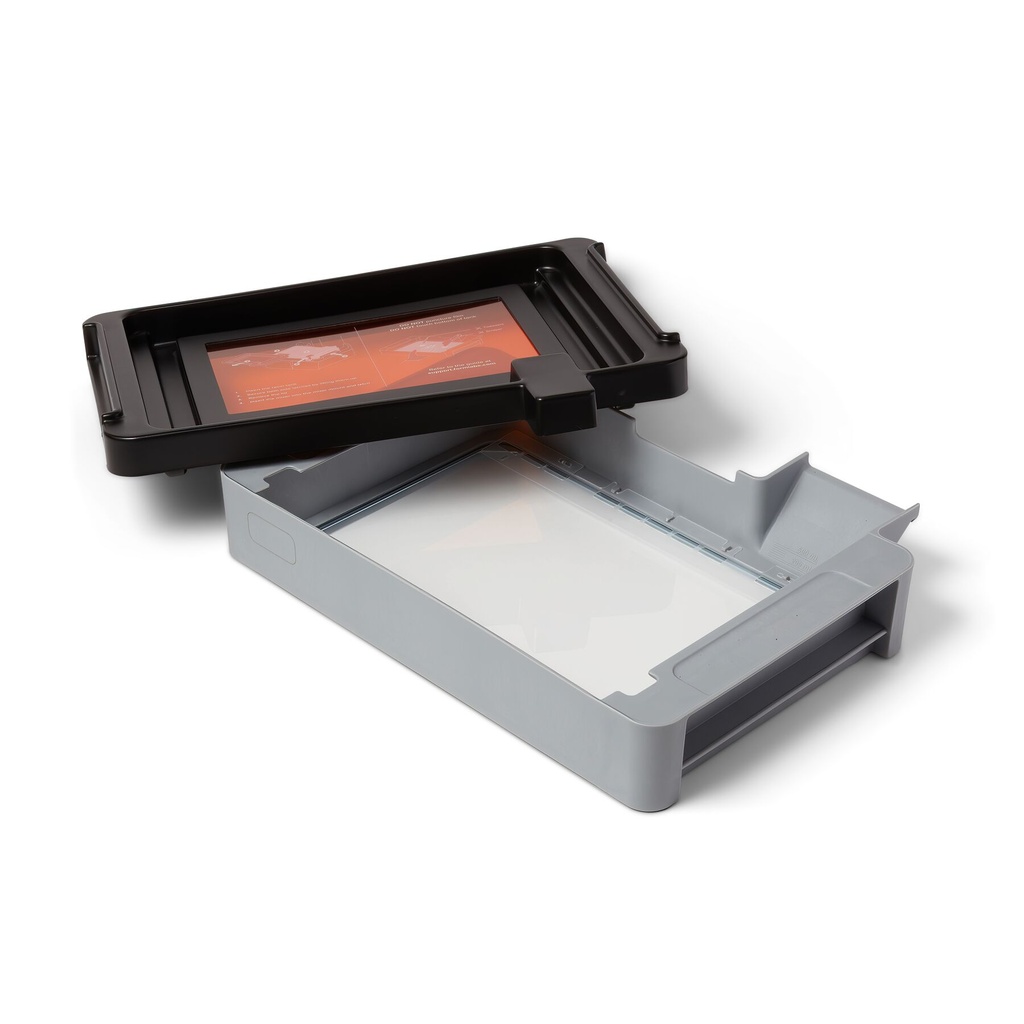

Formlabs Form 4 Resin Tank
Der Formlabs Form 4 Resin Tank ist das zentrale Verbrauchsteil Ihres Formlabs Form 4 SLA-Druckers und trägt wesentlich zur konstant hohen Druckqualität bei. Dank einer speziell entwickelten Doppelschicht-Folie und optimierter Bauweise erreicht der Tank eine Lebensdauer von bis zu 75.000 Schichten pro Material. Für Multi-Material-Workflows verwenden Sie idealerweise einen separaten Tank pro Kunstharzfarbe.
Formlabs Form 4 Resin Tank
Langlebig: Über mindestens 75 000 gedruckte Schichten hinweg gleichbleibende Leistung (bei durchschnittlichem Druckbetrieb etwa 1–2 Jahre lang).
Doppleschichtiger, flexibler und dennoch fester Film: Sorgt für einheitliche, hochwertige Drucke.
Clevere Systemkomponente: Im Handumdrehen austauschbar. Tank und enthaltenes Material wird mittels RFID von der Software erkannt.
UV-dichter Deckel: Für jedes Material ein Tank - Lagern SIe nicht benutzte Tanks mit dem enthaltenen Resin.
Stapelbares Design: Erleichtert die Lagerung verschiedener Materialtanks bei Nichtgebrauch.
Nachhaltig: Mixer ist separat erhältlich und wiederverwendbar.
Entdecken Sie hier unsere DEALS: 3x Formlabs Form 4 Resin Tank & 3x Mixer & 5x Formlabs Form 4 Resin Tank
Anforderungen an den Form 4 Harztank
Der Formlabs Resin Tank sitzt in Ihrem Form 4 / Form 4B zwischen der Konstruktionsplattform und der Belichtungseinheit (Light Processing Unit) – rot im schematischen Querschnitt rechts. Er enthält das Kunstharz für den Druck und wird automatisch befüllt.
Die Belichtung erfolgt Schicht für Schicht von unten durch den transparenten Film am Tankboden (7) . Da dieser Film wortwörtlich im Zentrum der Belichtung steht, kommt ihm eine zentrale Bedeutung zu:
- Der Film muss maximal klar sein, damit die präzise mikrometergenaue Belichtung nicht von Eintrübungen oder Unebenheiten verfälscht wird.
- Der Film muss stabil sein, da langlebige Tanks weniger häufig ersetzt werden müssen und somit Kosten sparen.
- Er sollte flexibel sein, da jede belichtete Schicht am Tankboden anhaftet und beim Anheben der Druckplattform um eine Schichthöhe abgelöst werden muss. Die Kräfte, die beim Ablösen auftreten, dürfen weder das Druckobjekt noch den Tank beschädigen und sind bei einem flexiblen Film geringer.
Lebensdauer des Form 4 Harztanks
Harztanks sind Verbrauchsmaterialien und müssen gelegentlich ersetzt werden. Formlabs hat seine Harztanks auf Langlebigkeit ausgelegt: Sie liefern über mindestens 75 000 gedruckte Schichten hinweg gleichbleibende Leistung.
Das entspricht zum Beispiel:
- Ca. 190 Drucke eines Modells durchschnittlicher Höhe (39 mm hoch) aus einem beliebigen Harz und mit einer Schichthöhe von 100 µm.
- Ca. 340 Drucke von transparenten Aligner-Modellen (22 mm hoch) aus einem beliebigen Harz und mit einer 100 µm Schichthöhe.
Dies ist eine Schätzung, wie lange ein Harztank bei korrekter Wartung konsistente Druckergebnisse liefert. Sie müssen den Harztank nicht sofort ersetzen, wenn er diesen Schwellenwert erreicht.
Im Detail hängt die Lebensdauer des einzelnen Harztanks von diesen zwei Hauptfaktoren ab:
- der Anzahl der gedruckten Schichten
- und der Anhäufung von Verschleiß oder Beschädigungen.
Inspizieren und reinigen Sie Ihren Harztank ein mal im Monat oder sobald ein Fehldruck auftritt. Siehe Inspektion und Reinigung von Harztanks (Generation Form 4).
Ersetzen Sie Ihren Harztank, wenn einer dieser Faktoren vorliegt:
- Kratzer, Einstiche, Schnitte, Falten oder Rillen im Film.
- Folienverschleiß, der die Druckqualität zu beeinträchtigen beginnt:
- Filmverschleiß kann in Form von Kratzern, Punkten, Halbkreisen oder Linien auftreten.
- Wenn Sie mit einigen Materialien (BioMed Clear, Tough 1500, High Temp) drucken, können Sie kleine, kreisförmige Oberflächenartefakte feststellen, die nach 20–30.000 Druckschichten zu erscheinen beginnen. Sollte dies für Ihre Teile ein Problem darstellen, ersetzen Sie bitte Ihren Harztank.
- Wiederholtes Drucken desselben Modells an der exakt gleichen Stelle in einem Tank kann dazu führen, dass der Tankfilm etwas schneller verschleißt. Wenn Sie das gleiche Modell kontinuierlich drucken, sollten Sie Ihr Modell im Konstruktionsbereich verschieben, anstatt an derselben Stelle zu drucken.
- Unerwartete Fehldrucke, die nur bei Verwendung dieses Harztanks auftreten.
Für jedes Resin ein eigener Tank
im Handumdrehen austauschbar
Die Tanks haben alle einen lichtundurchlässigen Deckel und sind stapelbar.
Mit einem separaten Harztank für jede Kunstharzfarbe oder jeden Harztyp sind Materialwechsel durch das Einsetzen eines neuen Tanks mit einem Handgriff erledigt. Das ist nicht nur praktisch, sondern auch ressourcen- und zeitsparend.
Die Formlabs Software „merkt sich“, mit welchem Resin Ihr Tank benutzt wurde, und warnt Sie, wenn Sie eine falsche Kartusche einsetzen oder einen Druck mit einem anderen Material starten möchten.
TIPP: Etikettieren Sie den Tank und ggf. die Umverpackung, um die Art und das Alter des Harzes in Ihren gelagerten Tanks nachverfolgen zu können.
Eine Reinigung und Umprogrammierung des Kunstharztanks ist grundsätzlich möglich (Anleitung hier).
Der Mixer
Nachhaltige Lösung: Optional bestellbar
Drucks – nach jeder Schichtbelichtung einmal – durchfährt und so für eine homogene Mischung des Materials sorgt. In der Regel halten Harzmischer über die gesamte Lebensdauer eines Druckers hinweg und müssen daher seltener ersetzt werden als die Resin Tanks.
Wenn Sie einen neuen Resin Tank erwerben, um mit einem neuen Material zu drucken, sollten Sie hier einen Mixer dazu bestellen.
Wenn Sie einen Resin Tank wegen Verschleiß ersetzen, benötigen Sie keinen neuen Mixer. Sie können den gebrauchten Mixer einfach in den neuen Tank einsetzen, vorausgesetzt, Sie drucken mit dem gleichen Material.
Benötigen Sie einen neuen Tank für ein neues Material, müssen Sie den Mixer Mixer dazu erwerben. Link zum Mixer
Identifizierung mittels RFID
Die Form 4 Harztanks sind mit einem RFID-Aufkleber versehen. Der Drucker erkennt den Tank an seiner eindeutigen ID immer wieder. Sie können folgendes auslesen:
Verwendeter Harztyp
Sie bekommen beim Einsetzen des Tanks automatisch eine Meldung, welches Resin sich darin befindet, sowie eine Warnung, wenn Sie eine falsche Kartusche einsetzen oder Ihr Druckauftrag ein anderes Resin erfordert.
Nutzungsstatistiken Ihres Harztanks
1. Tippen Sie auf das Druckersymbol auf dem Touchscreen des Druckers. Der aktuelle Status des Druckers wird angezeigt.
2. Tippen Sie auf den Bereich des Touchscreens mit der Bezeichnung Tank. Der Bildschirm Tank Details (Tankdetails) erscheint, auf dem die Nutzungsstatistiken Ihres Harztanks angezeigt werden.
Resin-Kompatibilität
Welche Kunstharze können im Form 4 Resin Tank verwendet werden?
Grundsätzlich ist der Formlabs Form 4 Resin Tank kompatibel mit allen Formlabs Harzen die im Form 4 und Form 4B verdruckt werden können.
Sie können mit dem Form 4 / 4B auch Resins von Drittanbietern verdrucken. Die Einschränkung liegt dabei nicht beim Resin Tank, sondern bei der Software PreForm, die Drittanbieter-Resin zulassen muss. Dazu muss der Open Material Mode (OMM) – eine kostenpflichtige Zusatzlizenz – erworben werden. Weitere Informationen zum Open Material Mode (OMM) gibt es hier.
Entsorgung
Entsorgen Sie einen Harztank, falls er beschädigt ist, seine Lebensdauer überschritten hat oder anderweitig unbrauchbar geworden ist.
- Gießen Sie das Kunstharz aus dem alten Tank in den neuen Tank oder einen anderen Behälter. Gießen Sie flüssiges oder teilweise ausgehärtetes Harz oder Lösungsmittel nicht in den Ausguss und entsorgen Sie es nicht als Hausmüll!
- Verwenden Sie Küchenpapier, um Restharz aus dem alten Tank zu wischen.
- Platzieren Sie den alten Harztank im Sonnenlicht (eine Fensterbank ist ausreichend) oder unter UV-Licht und härten Sie das überschüssige Kunstharz aus. Sind alle Harzreste vollständig ausgehärtet, kann der Tank anschließend im Hausmüll entsorgt werden.
- Weitere Details hier.
In der EU werden ID-Chips und RFID-Aufkleber auf Harztanks nicht von der Richtlinie über Elektro- und Elektronik-Altgeräte erfasst (siehe Richtlinie 2012/19/EU, Art. 2, Abs. 3(b)) und müssen daher nicht getrennt vom Rest des Tanks entsorgt werden.
Im Sicherheitsdatenblatt (SDB) und bei den örtlichen Behörden erhalten Sie Informationen zur Entsorgung von Kunstharz und Lösungsmitteln. Flüssiges Kunstharz (reine Flüssigkeit, im Lösungsmittel gelöst oder teilweise gehärtet) ist als gefährlicher Abfall eingestuft und somit sorgfältig zu entsorgen. Vollständig ausgehärtetes Harz kann zusammen mit dem Tank im Hausmüll entsorgt werden.
Kompatibilität
- Form 4
- Form 4B
Vorteile
- Lange Lebensdauer
- Doppleschichtiger, flexibler, festen Film
- Nachhaltig: Mixer wiederverwendbar / separat bestellbar
- UV-dichter Deckel zur Lagerung des Tanks mit Resin
- Für jedes Material ein Tank - im Handumdrehen austauschbar
- RFID-Tag zur Identifizierung des Tanks und des geladenen Materials.
- Stapelbares Design: Erleichtert die Lagerung verschiedener Materialtanks bei Nichtgebrauch.
Lieferumfang
- 1x Resin Tank für Formlabs Form 4 / 4B (ohne Mixer)
Wichtiger Hinweis: Der auf einigen Bildern mit abgebildete Mixer gehört nicht zum Lieferumfang
