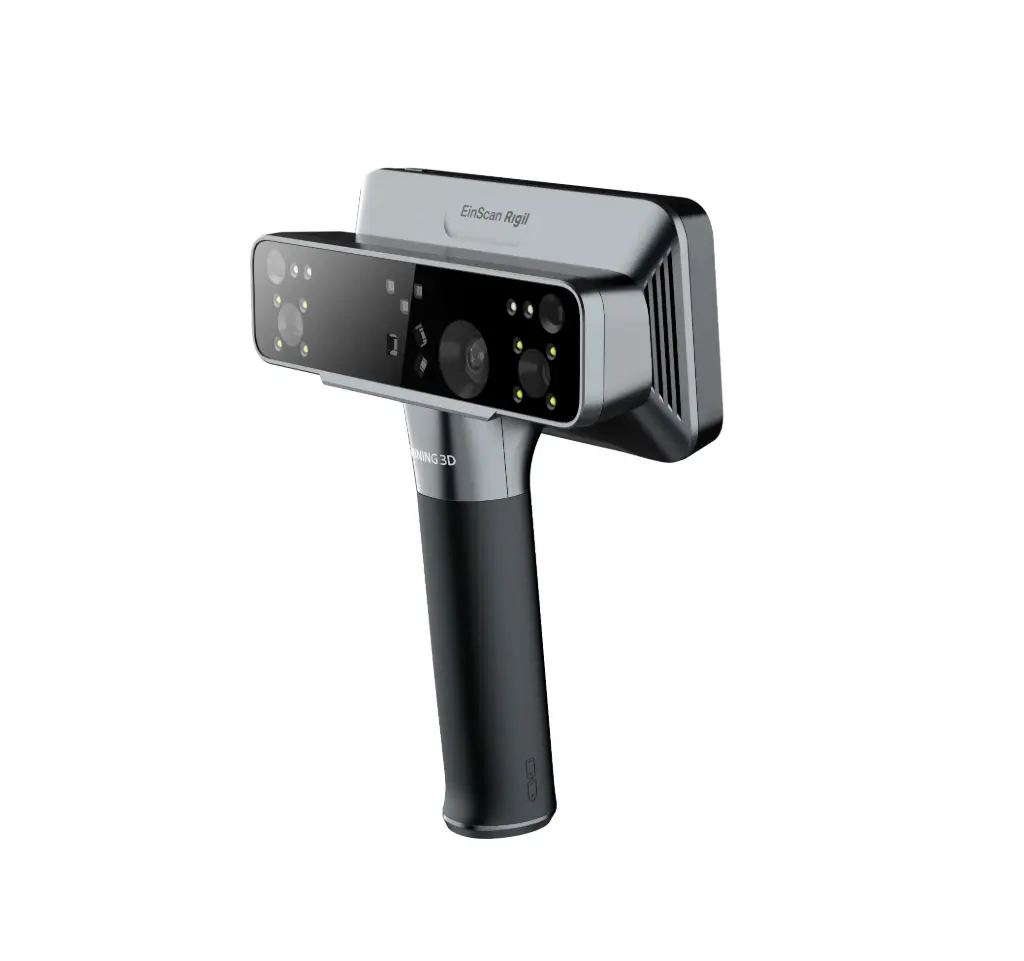

Shining 3D EinScan Rigil Wireless

Der EinScan Rigil Wireless ist ein vollständig kabelloser Handheld-3D-Scanner mit drei Arbeitsmodi und zwei Lichtquellen in einem Gerät. Standalone arbeitet er ganz ohne PC, im Wireless-PC-Modus per Wi-Fi 6 mit einem Rechner, im Wired-PC-Modus klassisch per USB-C. Blue Laser und Infrarot-VCSEL sind beide im Gehäuse integriert, gescannt wird am genausten mit Markern.

Typische Einsatzfelder: Reverse Engineering, Forschung, Kulturerbe, Kunst und mobile Dokumentation.

Drei Arbeitsmodi: Standalone, Wireless PC und Wired PC​

Die Tri-Mode-Architektur ist der definierende Unterschied des EinScan Rigil zu klassischen Handheld-Scannern. Statt einer einzigen Betriebsart bietet er drei, frei umschaltbar je nach Aufgabe.

Wireless PC Mode

Im Wireless-PC-Modus verbindet sich der Scanner per Wi-Fi 6 mit einem PC, auf dem die EXScan Rigil Software läuft. Die Rohdaten werden weiterhin direkt auf dem Scanner aufgenommen, die Rechenleistung des PCs übernimmt dann die schweren Aufgaben wie Live-Mesh-Generierung, Multi-Project-Alignment oder große Datensätze. Das ist der schnellste Workflow für komplexe Reverse-Engineering-Projekte ohne Kabelsalat.

Hybrid Light Source und markerloses Scannen

Der EinScan Rigil arbeitet mit zwei voneinander unabhängigen Lichtquellen und zwei dedizierten Kamerasystemen, die jeweils auf eine der beiden Quellen optimiert sind.

Blue Laser liefert die Genauigkeit. 25 + 25 gekreuzte Laserlinien oder 7 parallele Linien für Feinheiten ermöglichen die Laser-HD-Aufnahme mit Auflösung bis 0,05 mm mit Retro-Reflective-Marker. Hier liegt die Stärke bei Werkstücken, Bauteilen, Reverse-Engineering-Aufgaben mit engen Toleranzen.

Im IR-Rapid-Modus scannt der Rigil mit bis zu 16 Millionen Punkten pro Sekunde und einem großen Arbeitsabstand von 160 bis 1500 mm. Das ist die Wahl für mittelgroße bis große Objekte: Karosserien, Skulpturen, Maschinenkomponenten.

Ein spezielles Tracking-Verfahren erlaubt markerloses Laserscannen über einen Hybrid-Modus. Damit entfällt das Aufkleben von Markern in vielen Anwendungsfällen, was Setup-Zeit spart und die Oberfläche unberührt lässt.

Materialien, Farben und Außeneinsatz

Der EinScan Rigil ist auf eine breite Materialvielfalt ausgelegt. Dunkle und reflektierende Metalle scannt er ohne Mattierungsspray, was im Industrie- und Aftermarket-Umfeld viel Zeit spart. Stark transparente oder hochglänzende Materialien (klares Glas, polierte Edelstahl-Spiegel) können je nach Geometrie weiterhin ein Spray erfordern.

Eine 5-Megapixel-HD-Kamera erfasst zusätzlich Farbtexturen. Das ist relevant für Kulturerbe-Dokumentation, Kunst-Digitalisierung und Designaufgaben, bei denen die Originalanmutung erhalten bleiben soll.

Der Scanner ist für den Außeneinsatz unter direktem Sonnenlicht ausgelegt. Damit eignet er sich für Anwendungen, die sich nicht ins Studio holen lassen: Architektur-Dokumentation, archäologische Feldforschung, Fahrzeug-Aftermarket, Schiffsbau.

Wireless Workflow: Vom Scan bis zur Cloud

Der gesamte Workflow läuft kabellos, wenn man es will:

• Wireless Scanning ohne PC-Verbindung

• Wireless Transfer in die SHINING-3D-Cloud zur Datenfreigabe

• Wireless Screen Casting auf einen externen Bildschirm für Präsentationen oder Beratungsgespräche

Die Reichweite im Wireless-PC-Modus hängt vom verwendeten WLAN-Setup ab. In typischen Werkstatt- oder Studio-Umgebungen sind 10 bis 20 Meter problemlos, mit Mesh-WLAN entsprechend mehr.

Hardware: All-in-One-Konzept

Im Gehäuse steckt ein vollständiges Computersystem, weshalb der Standalone-Modus überhaupt erst möglich ist:

• 6,4 Zoll 2K AMOLED-Display für die Live-Vorschau

• 32 GB LPDDR5 RAM für die Mesh-Verarbeitung in Echtzeit

• 64 GB eMMC + 1 TB SSD als Arbeits- und Projektspeicher

• 2 austauschbare Akkus mit je 6000 mAh

• Wi-Fi 6 für die kabellose Verbindung

• USB-C für Strom und kabelgebundenen PC-Anschluss

Der Akkutausch funktioniert ohne Werkzeug, ein Hot-Swap im laufenden Betrieb ist nicht vorgesehen. Über USB-C lässt sich der Scanner aber laden und gleichzeitig betreiben, was effektiv Dauerbetrieb am Stromnetz erlaubt.

Software-Workflow: Rigil App und EXScan Rigil

Auf dem Gerät: Die EinScan Rigil App deckt den kompletten Workflow, also Kalibrierung, Scannen, Datenbearbeitung, geschlossene Flächen erzeugen, Mesh-Editing, Export und Sharing ab. Funktionen sind unter anderem Global Marker Alignment, Data Quality Indicator, Scan Rewind, Resume Edited Data Scanning, X-Y-Z System Alignment, Model Measurement und Scene-Adaptive Scanning.

Auf dem PC: EXScan Rigil Software. Erweiterte Nachbearbeitung mit Mesh-Editing-Tools wie Cutting Plane, Mirror, Flip Normal und automatischem Entfernen kleiner schwebender Teile. Plus die Funktionen für anspruchsvolle Workflows: Advanced Hybrid Tracking in vier Modi, Multi-project Alignment, High-Efficiency Noise Reduction, Flexible Point Cloud Editing.

Für wen sich der EinScan Rigil eignet

Ingenieure und Reverse-Engineering-Profis profitieren von der Laser-HD-Genauigkeit, dem markerlosen Scannen und der Möglichkeit, Bauteile direkt in der Werkstatt aufzunehmen, ohne Setup-Aufwand. Über die EXModel-Software lassen sich die Scans anschließend in parametrische CAD-Modelle überführen.

Bildung und Forschung profitiert vom All-in-One-Konzept und dem Wireless Workflow. Schulungen lassen sich per Screen Casting verfolgen, der Scanner ist ohne aufwendiges PC-Setup einsatzbereit, mobile Feldforschung ist mit dem austauschbaren Akku-Konzept abgedeckt.

Kulturerbe und Kunst nutzen vor allem den IR-Rapid-Modus für große Objekte, die 5-MP-Farbkamera für Texturen und die Sonnenlicht-Tauglichkeit für Aufnahmen vor Ort. Skulpturen, Reliefs lassen sich ohne Studioaufwand digitalisieren.

Prosumer und Maker mit ambitionierten Projekten, etwa im Custom-Fahrzeugbau oder Modellbau, bekommen mit dem Rigil ein Werkzeug, das sowohl maßhaltige Reverse-Engineering-Aufgaben als auch organische Modelle abdeckt.

Lieferumfang

Im Lieferumfang des EinScan Rigil enthalten sind der Scanner mit integrierter Recheneinheit, vier wechselbare Akkus, USB-C-Ladegerät, Kalibrierungsplatte sowie der Zugang zur EinScan Rigil App und EXScan Rigil Software. Inklusive Zubehör wie das Accessories Pro Kit mit 6-mm-Magnet-Markern, Klebemarkern, Marker-Karten, Halterungen und 300-mm-Drehteller.

Technische Spezifikationen im Überblick

• Scanner-Typ: Handheld-3D-Scanner mit drei Arbeitsmodi

• Arbeitsmodi: Standalone, Wireless PC, Wired PC

• Lichtquellen: Blue Laser, VCSEL Infrarot

• Scan-Modi: Laser HD, IR Rapid

• Laser-Linien: 25 + 25 gekreuzt plus 7 parallel

• Volumetrische Genauigkeit: 0,04 + 0,06 mm/m (Laser HD)

• Auflösung: 0,05 bis 10 mm (Laser HD), 0,2 bis 10 mm (IR Rapid)

• Scangeschwindigkeit: bis 4.800.000 Punkte/s (Laser HD), bis 16.000.000 Punkte/s (IR Rapid)

• Arbeitsabstand: 170 bis 550 mm (Laser HD), 160 bis 1500 mm (IR Rapid)

• Ausrichtungsmodi: Global Markers, Markers, Features, Texture, Hybrid

• Display: 6,4 Zoll 2K AMOLED

• Arbeitsspeicher: 32 GB LPDDR5

• Datenspeicher: 64 GB eMMC + 1 TB SSD

• Akku: 2 austauschbare Akkus à 6000 mAh

• Konnektivität: Wi-Fi 6, USB-C

• Farbkamera: 5 MP HD

• Software: EinScan Rigil App (on-device), EXScan Rigil (PC)

• Auszeichnungen: iF Design Award 2026
