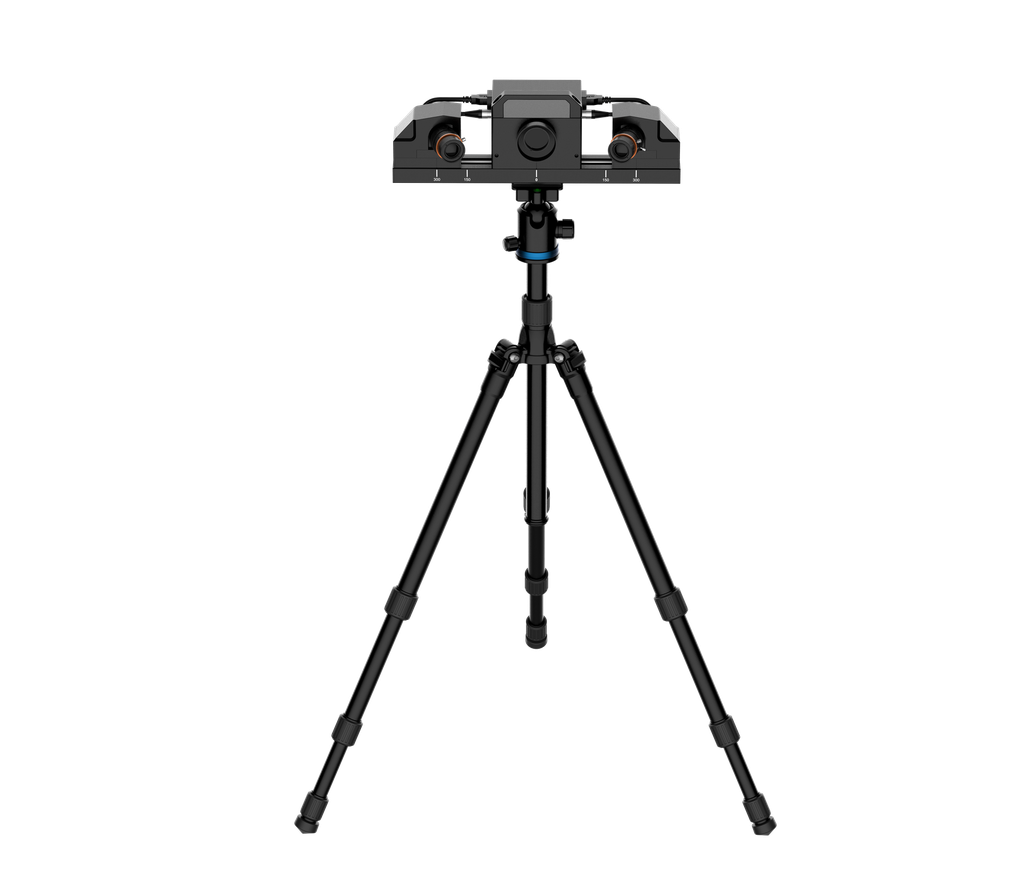

Shining 3D Transcan C 3D-Scanner
Der Shining 3D Transcan C ist ein professioneller 3D-Scanner, der kleine bis mittelgroßen Objekte automatisiert, hochaufgelöst und mit Farbtextur erfasst.
Streifenlichttechnologie mit Drehteller

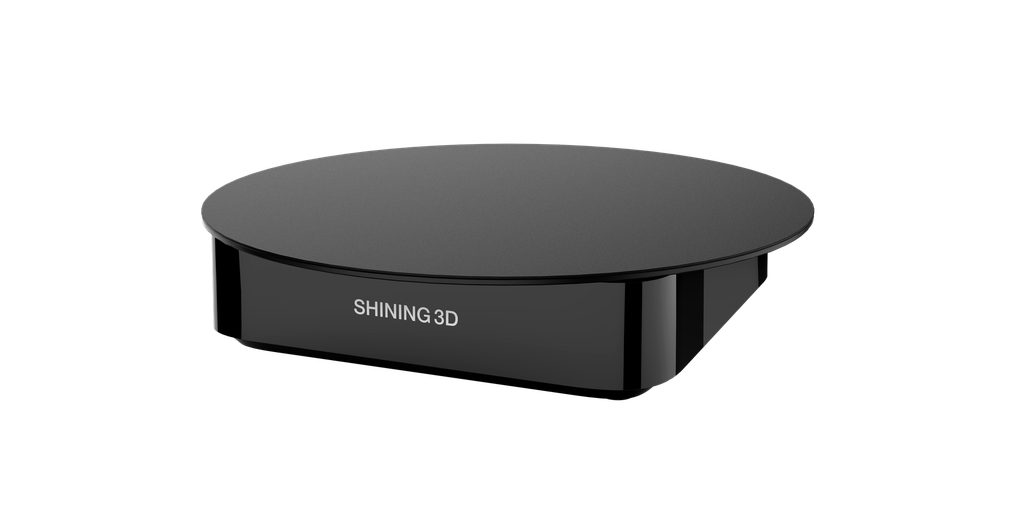

Bei dieser Technik projiziert ein heller Projektor schnell wechselnde Lichtmuster (hier weißes LED-Licht) auf ein Objekt. Eine Kamera nimmt die Hell-/Dunkelverschiebungen auf und ein nachgeschalteter Bildanalysealgorithmus errechnet daraus die Oberflächentopologie. Das Scansystem ist mit einem softwaregesteuerten Drehteller (10kg Maximalbelastung) kombiniert. Dieser Aufbau ist sehr bedienerfreundlich und liefert gleichzeitig hochpräzise Scanergebnisse. Wie bei allen Structured Light-Scannern, sollten dunkle und reflektierende Objekte mit Kreidespray behandelt werden, um das Lichtmuster sauber anzuzeigen.

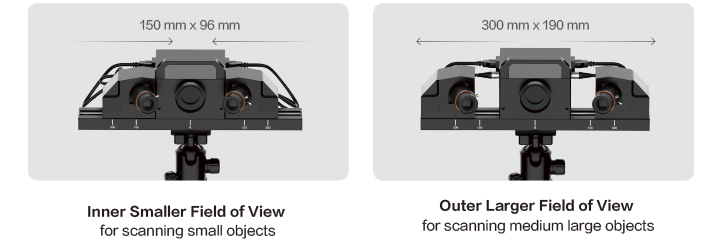

Zwei Scan-Arbeitsbereiche
Das System aus Projektoren und Kamera ist fertig montiert. Die flexible Konstruktion auf einer Gleitschiene ermöglicht eine zweistufige Einstellung des Scanbereichs: 150 x 96 mm und 300 x 190 mm und damit verschiedene Objektgrößen.

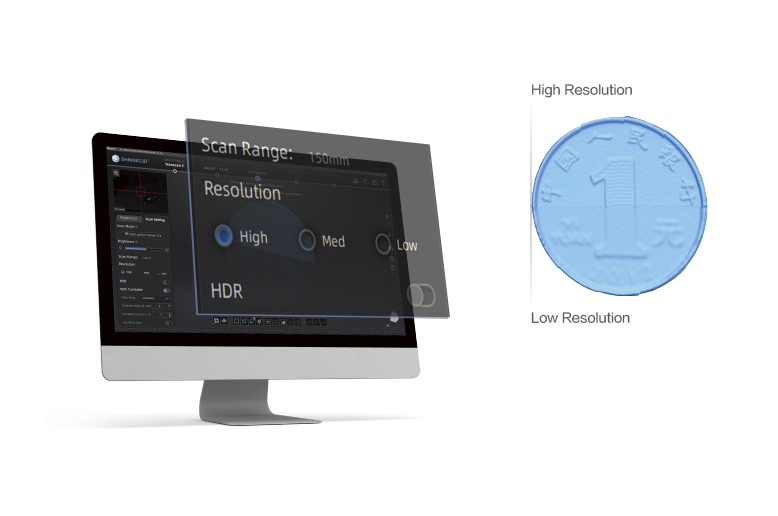

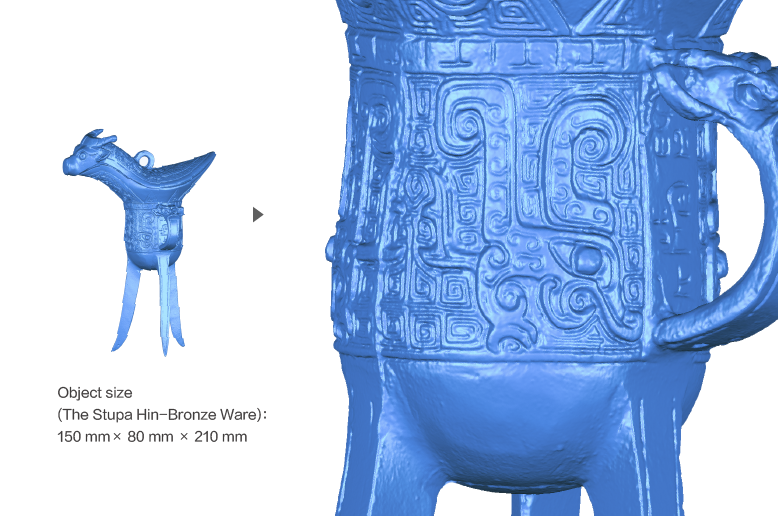

Hohe Auflösung und Multi-Resolution-Fusion
Die Scansoftware kann drei verschiedenen Auflösungen erzeugen, die sogar gemeinsam innerhalb eines Projekts eingesetzt werden können. Das erhöht die Effizienz, da große Datenmengen nur dort erzeugt werden, wo sie auch nötig sind, also z.B. in Bereichen feiner Details.

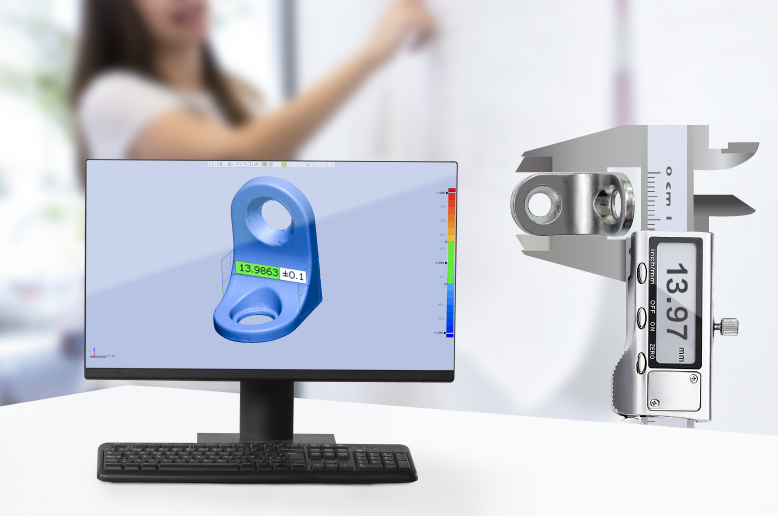

Die maximale Auflösung beträgt, je nach Arbeitsbereich, 0,035 - 0,05mm, der minimalste Punktabstand 0.0375 mm.

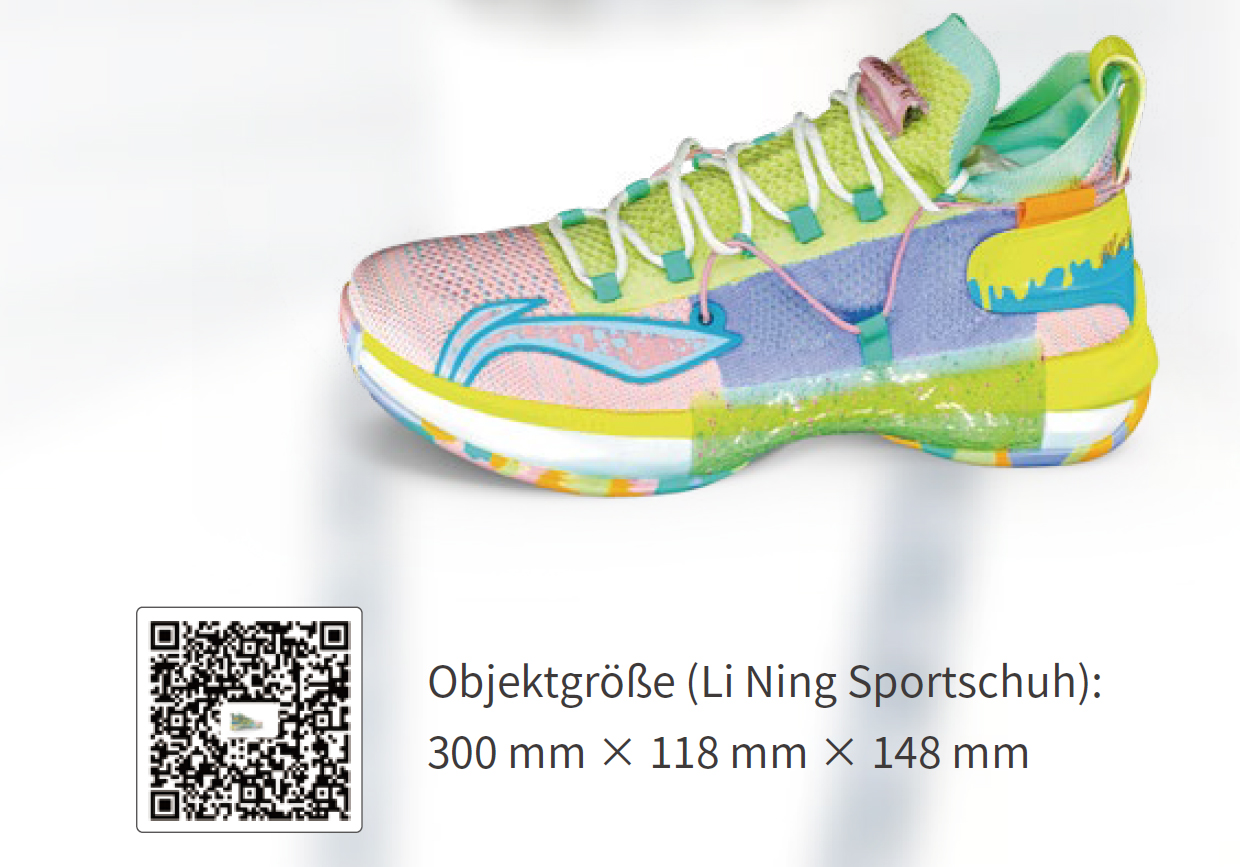

Scannen Sie den QR-Code, um die 3D-Scan-Daten online anzusehen. Weitere Beispiel-Scans mit QR-Codes im Detailreiter.

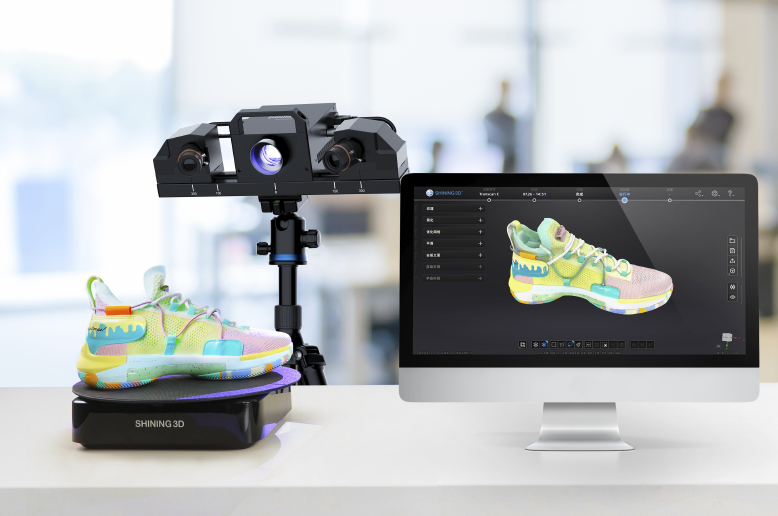

Hochauflösende 12-MP-Farbkamera
Die Farbkamera erfasst authentische 24-bit RGB-Texturen, die ein realistisches Abbild der 3D-Objekte erzeugen.

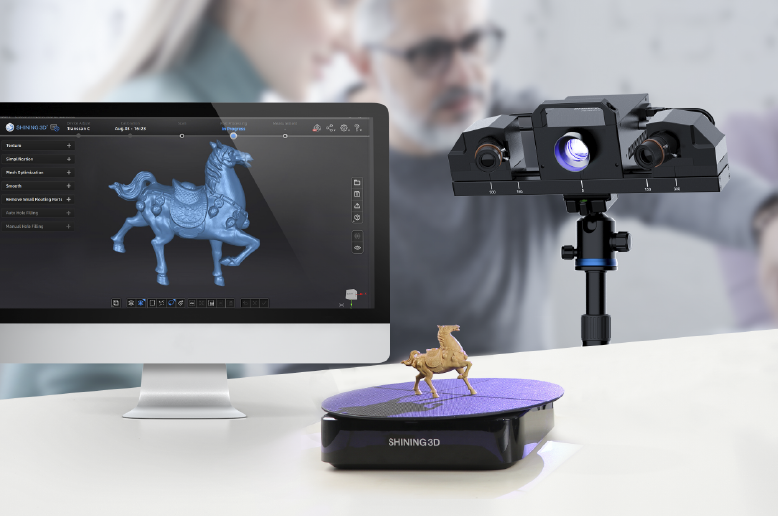

Automatischer Scanvorgang
Das Setup von Hard- und Software ermöglicht einen automatisierten Scanvorgang. Der Stitching-Algorithmus verrechnet alle Einzelbilder automatisch, das Aligning erfolgt dabei über Features der Objektgeometrie. Sollte die Objektgeometrie nicht ausreichend Informationen besitzen, können Markerpunkte aufgebracht werden oder der Benutzer kann den Vorgang manuell unterstützen.
Die übersichtliche Software führt den Benutzer durch einen einfachen Bedienprozess und bietet gleichzeitig leistungsstarke Werkzeuge zur Nachbearbeitung der Scanergebnisse.

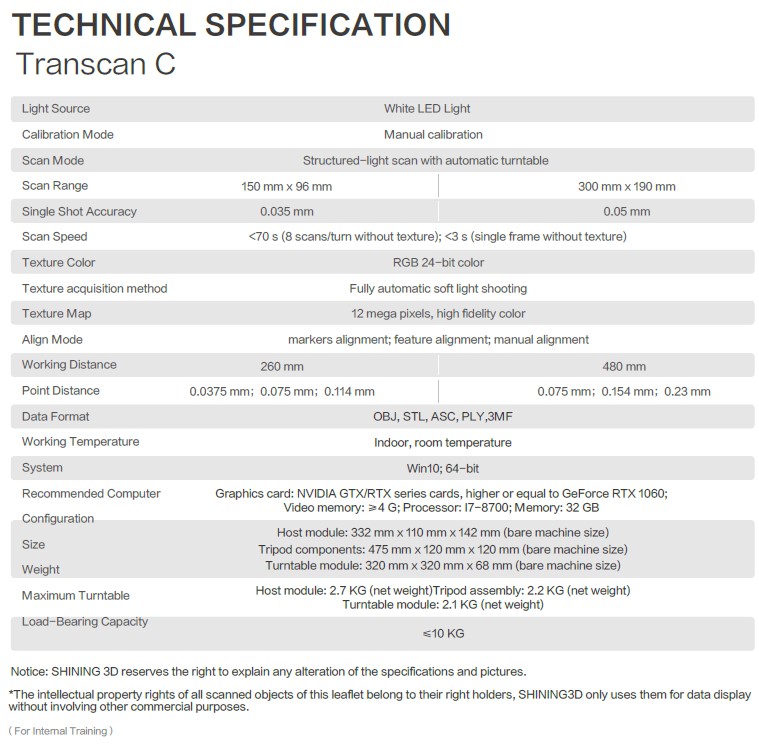

Empfohlene Hardware-Mindestanforderung:
- Operating System: Win10, 64-bit
- Graphikkarte: NVIDIA GTX/RTX ab GeForce RTX 1060; Video memory: ≥4 GB
- Prozessor: ab I7-8700
- RAM: 32 GB
Vorteile
- Einfache Bedienbarkeit
- Hohe Auflösung: 0,035 - 0,05mm
- Drei Auflösungsstufen, in einem Projekt kombinierbar
- Streifenlichttechnologie mit weißem LED-Licht
- Authentische Farberfassung mit 12MP-Kamera, 24-bit RGB
- Dual-Scan-Bereich 150 x 96 mm und 300 x 190 mm
- Automatischer Drehteller im Lieferumfang
- Übersichtliche Bediensoftware
Lieferumfang
- 1x SHINING 3D Transcan C 3D-Scanner
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
