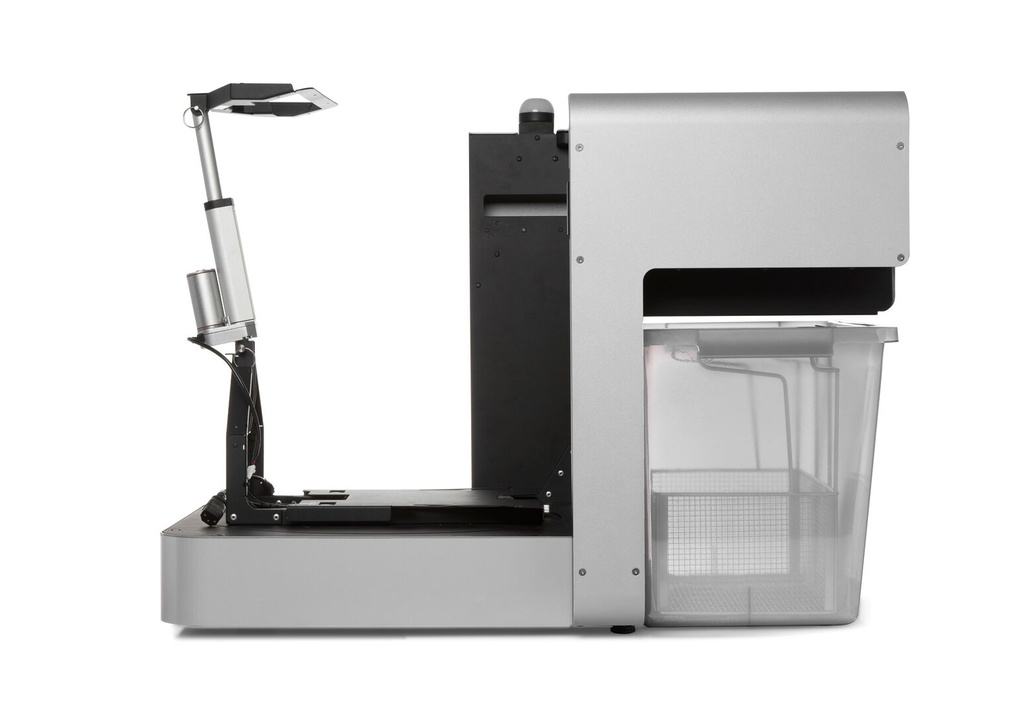

Formlabs Form Auto

Der Form Auto ist die Haupt-Komponente des Automation Ecosystems von Formlabs.

Automation Ecosystem – Drucken 24/7

Das Automation Ecosystem ist eine neue Lösung zur Automatisierung von Druckern oder Druckerflotten. Es ermöglicht einen einfachen Zugang zur Produktion in großem Maßstab. Mit diesem System ist Ihre Produktion nicht mehr an die Anwesenheit von Mitarbeiter:innen geknüpft. Drucken Sie auch nachts und am Wochenende und starten Sie die Nachbearbeitung eines Behälters voller Teile, wenn es in ihren Zeitplan passt – Durch optimale und lückenlose Auslastung sparen Sie Zeit und Geld.

Das Automation Ecosystem besteht aus diesen Komponenten:

• Form Auto (Hardware)
• Fleet Control (Software)

Form Auto

Die Form Auto ist eine Hardware-Erweiterung passend für alle Form 3, 3+, 3B oder 3B+ Drucker. Die Station ist so konstruiert ist, dass sie automatisch fertig gedruckte Teile entnimmt und den nächsten Druckvorgang startet. Dies ermöglicht das Drucken rund um die Uhr ohne Benutzer:innen-Interaktion - auch nachts oder am Wochenende!

Technik:

Der Drucker wird auf der drehbaren Basis des Form Auto fixiert.
Ein Hebemechanismus öffnet den Deckel des Druckers zur Entnahme der fertigen Teile.
Die Form Auto benötigt die flexible Build Platform 2 . Sie wird mehrmals gebogen, so dass alle fertigen Druckteile verlässlich gelöst werden. Eine Kamera dokumentiert das fertige Druckobjekt und den Ablösevorgang per Video.
Die Druckobjekte fallen in einen großen Behälter und können dort bis zur Nachbearbeitung aufbewahrt werden. Verbliebenes Resin härtet nicht aus, da der gesamte Auffangbehälter UV-Licht geschützt ist. (Die Situation ist mit dem fertig gedruckten Teil an der Bauplattform im Drucker vergleichbar. Auch dort kann das Objekt nach Druckende problemlos mehrere Tage hängen, bevor es gewaschen wird). Formlabs hat umfangreiche Tests durchgeführt, um sicherzustellen, dass auch feine Geometriedetails bei der Beförderung in den Auffangkorb keinen Schaden nehmen.
Im Teile-Behälter befindet sich ein Korb aus rostfreiem Stahl, der so konzipiert ist , dass er in die Form Wash L passt, natürlich kann optional auch manuell oder in der Form Wash gewaschen werden.
Diverse Sicherheitsmechanismen erkennen, wenn der Entnahmevorgang nicht vollständig durchgeführt werden kann oder ausgehärtetes Resin im Tank verblieben ist. Der Drucker pausiert und eine Fehlermeldung wird ausgegeben.

Besitzt man mehrere Drucker und die Softwareerweiterung Fleet Control (im ersten Jahr der Form Auto kostenlos), werden Drucke, die nicht mehr ausgeführt werden können, auf andere verfügbare Drucker verschoben.

Bedingt durch die Nutzung der Build Platform 2 und die Gerätegeometrie gibt es die folgenden EInschränkungen:

• Die Objektgeometrie sollte eine maximale Z-Höhe von 115 mm nicht überschreiten. Objekte dieser Größe können auf der dem Drucker in Verbindung mit der Form Auto zwar gedruckt werden, die Ablösung ist aber wegen der baulichen Gegebenheiten nicht möglich.
• Teile die in X/Y-Richtung kleiner als 20 mm können nicht 100% verlässlich abgelöst werden und sollten deshalb mit überlappenden Rafts künstlich vergrößert werden.
• Flexmaterialien Flexible 80A, Elastic 50A und PU-Resins können nicht automatisiert verarbeitet werden, da diese Materialien nicht mit dem Ablösemechanismus der Build Plattform 2 kompatibel sind.


Kompatibilität

• Form 3
• Form 3B
• Form 3+
• Form 3B+
• Nicht kompatibel mit Form 4 / 4B!


Dieser Artikel umfasst die Hardware Form Auto . Sie wird mit einer Jahreslizenz Fleet Control für eine unbegrenzte Anzahl an Druckern ausgeliefert.
Zur Aktivierung der Fleet Control Lizenz teilen Sie bitte eine Emailadresse mit, die zur Administration ihres Fleet Control Accounts genutzt werden soll.
